В зависимости от того, какая радиоаппаратура находится на борту, БТР в своем обозначении имеет индексы C, D, E.
На базе шасси бронетранспортера YW-531 была создана командирская машина, самоходная 122-мм гаубица 54-1, самоходный миномет калибра 82 и 120 мм YW-304, самоходный ПТРК, санитарная машина, боевая машина реактивной артиллерии.

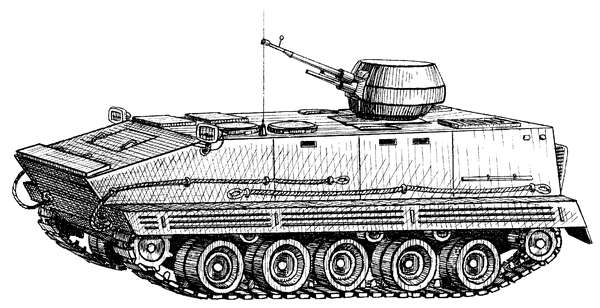

YW — 531H . В 1985 году был создан гусеничный бронетранспортер YW-531H (рис. 39 ), который является преемником YW-531. Новая машина немного отличается от базовой модели. У нее несколько увеличена длина корпуса, а в ходовой части добавлено по одному опорному катку с каждого борта.
Несмотря на то что была сохранена основная компоновка, были модифицированы некоторые узлы и механизмы, т. е. машина стала более приспособленной к серийному строительству при помощи современных технологических методов.
Места механика-водителя и командира расположены так же, как и в предыдущей модели.
Моторно-трансмиссионное отделение размещено по правому борту в передней части корпуса. Десантное отделение занимает кормовую часть.
Корпус БТР выполнен из катаных броневых листов методом сварки. Лобовая броня установлена под значительным углом к вертикали. Борта машины и ходовая часть дополнительно защищены противокумулятивными экранами.
Экипаж бронетранспортера состоит из 2 человек плюс 13 десантников в полной экипировке, которые размещаются в десантном отсеке.
В бортах десантного отделения устроены амбразуры для ведения стрельбы из личного оружия. Над амбразурами располагаются приборы наблюдения за полем боя.
На вооружении БТР имеется один пулемет ДШКМ калибра 12,7 мм, который смонтирован в открытой вращающейся башенке, находящейся на крыше десантного отсека.
Для постановки дымовых завес снаружи на корпусе укреплены дымовые гранатометы.
Машина оснащена дизельным двигателем мощностью 320 л. с. Он дает возможность развивать максимальную скорость по шоссе, равную 65 км/ч, на плаву — 6 км/ч. Запас хода составляет 500 км.
Трансмиссия на бронетранспортере YW-531H точно такая же, как и на YW-531. Но в ходовой части имеются изменения: на каждом борту установлено не по 4, а по 5 опорных катков. БТР может преодолевать вертикальную стенку высотой 0,7 м, ров шириной 2,5 м.
В состав оборудования машины входят система пожаротушения, танковое переговорное устройство и радиостанция.
На базе данной модели БТР были созданы следующие бронированные машины:
— самоходный ПТРК «Рэд эрроу-73»;
— боевая машина пехоты YW-309 с башней от советской БМП-1;
— санитарный БТР WZ 751;
— командно-штабная машина «85»;
— машина технической помощи «85»;
— самоходные минометы калибра 82 и 122 мм.
Бронетранспортер YP-408

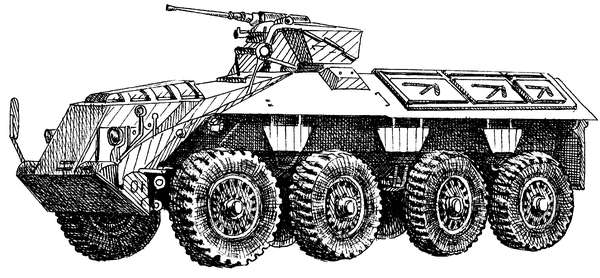

В 1959 году голландской фирмой «DAF» в соответствии с требованиями НАТО были изготовлены опытные образцы бронетранспортера YP-408 (рис. 40 ). До 1962 года проводились ходовые и технические испытания этой модели, после чего в том же году она была поставлена на вооружение армии Голландии. Всего было построено 750 машин.
Кроме перевозки десантников, БТР используется в качестве командно-штабной, санитарной и транспортной машины, а также для буксировки 120-мм миномета вместе с боевым расчетом и боеприпасами.
Корпус бронетранспортера полностью закрытый,
броня толщиной 8–15 мм. В средней и кормовой частях расположен десантный отсек, в котором могут разместиться 10 полностью экипированных десантников. Их посадка и высадка производятся через двустворчатую дверь в корме.На крыше отсека устроены откидывающиеся люки, позволяющие вести огонь из личного оружия, не выходя из машины. Экипаж состоит из 2 человек, которые размещаются за моторно-трансмиссионным отделением, находящемся в передней части. Общая боевая масса БТР равна 12 т.
Вооружение бронетранспортера состоит из 12,7-мм пулемета, смонтированного на поворотной турели и защищенной броневыми щитками. Стрелок и механик-водитель имеют в своем распоряжении приборы ночного видения. Для постановки дымовых завес снаружи на корпусе установлены два трехствольных гранатомета.
БТР оснащен 6-цилиндровым дизельным двигателем DS-575 фирмы «DAF». Двигатель с жидкостным охлаждением мощностью 145 л. с. Крутящий момент на колеса передается через однодисковое сцепление на пятиступенчатую коробку передач, затем на 2-ступенчатую раздаточную коробку и установленные на каждом борту редукторы. Колесная формула бронетранспортера — 8 x 6. Передняя и две задние оси являются ведущими.
Передние колеса имеют торсионную подвеску, вторая пара колес — пружинную. Все они управляемые. Привод управления с гидроусилителем. Максимальная скорость БТР по шоссе равна 80 км/ч, запас хода по топливу — 500 км.
На пересеченной местности машина развивает хорошую скорость. Может преодолевать вертикальные стенки высотой 0,7 м, рвы шириной 1,2 м, броды глубиной 1,2 м. Бронетранспортер не плавающий.
В состав оборудования входят обогреватель, радиостанция, тяговая лебедка, используемая для самовытаскивания.
Гусеничный бронетранспортер F. V. 432 «Троуджен»

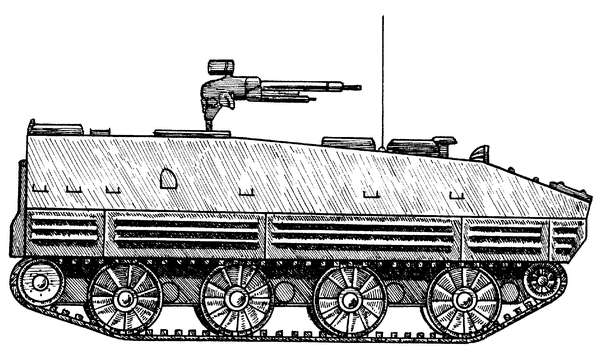

Работы по созданию гусеничного бронетранспортера «Троуджен» были начаты в 1958 и продолжались до 1962 года. В этом году английская фирма «GKN Defence» подписала контракт на постройку машины, которая вскоре была запущена в серию. Первые бронетранспортеры F. V. 432 «Троуджен» (рис. 41 ) поступили на вооружение британской армии в 1963 году, а в 1971 году их производство было прекращено. За период выпуска машин с конвейера сошло около 3000 единиц.
У бронетранспортера закрытый бронированный корпус, имеющий габариты 5,3 x 2,8 x 2,3 м. Масса машины составляет 15,3 т, экипаж — 2 человека плюс 10 десантников. Максимальная толщина брони, защищающей экипаж от пуль и осколков артиллерийских снарядов, равна 12 мм. В машине имеется фильтровентиляционная установка.
Многотопливный двигатель мощностью 240 л. с. расположен в передней части БТР, там же, где и отделение управления. Максимальная скорость, развиваемая машиной при передвижении по шоссе, составляет 52 км/ч, на плаву — 6 км/ч.
Десантный отсек занимает среднюю и кормовую части корпуса. Для того чтобы можно было вести наблюдение за полем боя, рядом с местом механика-водителя установлен перископ AFV № 33 Mk.1. В случае надобности его можно заменить прибором ночного видения MELL 5А1. Место командира находится за креслом механика-водителя. Оно оборудовано смотровой наблюдательной вращающейся башенкой с таким же перископом.
Плавучесть БТР обеспечивается специальным плавсредством каркасного типа. Передвижение по воде осуществляется путем перематывания гусениц.
