Японские тяжелые крейсера. Том 1. История создания, описание конструкции, предвоенные модернизации.

5.6. Система управления огнем.

5.6.1. Структура носовой надстройки.

Эти корабли имели массивную носовую надстройку. Хотя ее высота над килем была такой же, как и на типе “Миоко” (бинокли директора были даже на метр ниже - 31 м над килем вместо 32 м), она оказалась длиннее и почти в два раза больше по объему. В ходе проектирования новых крейсеров учитывались пожелания артиллерийского, торпедного, штурманского, электрического, оптического отдела и отдела связи МТД и в результате совместной работы МТД, МГШ, бюро по военным делам и департамента флота появилась эта 10-этажная надстройка. Она должна была вместить огромное количество постов и сложных приборов, необходимых для ведения артиллерийско-торпедного боя в дневных и ночных условиях и на больших дистанциях. Ее форму одобрили после долгой дискуссии, поскольку все понимали, что такая надстройка значительно увеличивает верхний вес, оказывает большое сопротивление воздуху и является прекрасной мишенью для артиллерии и авиации противника. И все-таки решили, что в военное время централизация всех постов управления перевесит эти недостатки. После спуска “Такао” на его корпусе воздвигли полномасштабную деревянную модель носовой надстройки со всеми ее постами и оборудованием, которую в течение июня-декабря 1930 года подвергли испытаниям на верфи флота в Йокосуке. Похожую надстройку должны были нести и крейсера следующего типа “Могами”, но после катастрофы с миноносцем “Томодзуру” ее перепроектировали с целью уменьшения размеров, особенно высоты. Первоначальный вариант надстройки испытали на верфи флота в Куре. Во время модернизации крейсеров типа “Такао” верхнюю часть надстройки решили уменьшить.

5.6.2. Система управление артогнем и торпедной стрельбой.

Как и на предыдущих крейсерах “класса А” для УАО ГК оставили систему “слежение за указателем”. Для наводки орудий на цель, измерения ее скорости, курса и дистанции до нее наверху носовой надстройки установили директор типа 14 и устройство слежения за целью (визир) типа 13. Вспомогательный директор типа 14 расположили на самолетном ангаре. Для управления огнем 12-см зенитных орудий по бокам носовой надстройки на уровне ходового (компасного) мостика установили директоры типа 91, а дистанцию до воздушной цели измеряли с помощью 3,5-метровых дальномеров типа 14, которые стояли отдельно на уровне верхнего мостика. Посты управления торпедной стрельбой (УТС) располагались по бокам от платформы управления артогнем и оборудовались торпедными директорами типа 89.

5.6.3. Дальномеры.

Дальномерное оборудование было таким же, что и на типе “Миоко”, но с дополнительным дальномером наверху носовой надстройки. Все дальномеры были бинокулярные совмещающие типа 14. Три 6-метровых стояли в башнях ГК №№1,2 и 4, один 4,5-метровый на носовой надстройке над директором, по два 3,5-метровых и 1,5-метровых - по ее бокам, а дополнительная пара 3,5-метровых - на самолетном ангаре. Зенитные 3,5-метровые дальномеры можно было использовать и для надводных целей.

5.6.4. Прожекторы.

На прожекторных платформах по бокам дымовых труб стояли четыре боевых 110-см прожектора типа “SU” с эффективным радиусом действия 5000-6000 м, а при концентрации света двух прожекторов - до 8000 м. В 1936 году их заменили на 110-см прожекторы типа 92, принятые на вооружение 6 марта 1933 года, которые давали белый свет интенсивностью 12800 кандел/м² при 200А и 80 В, обеспечивая дальность подсветки 6000 м, а при концентрации на одной цели двух лучей - до 10000 м. Посты управления прожекторами и пульт в рубке управления прожекторами находились на одном уровне с платформой УАО ГК (рубка группового управления освещением), имея с ней связь для координации действия прожекторов и орудий ГК.

5.7. Авиационное оборудование.

На верхней палубе между грот-мачтой и башней ГК №4 по бортам стояли две пороховые катапульты улучшенной модели 1. Они прошли испытания в 1931 году и 12 августа 1932 года были Приняты на вооружение как тип Куре №2 модель 3. Они имели ту же длину, что и модель 1, но скорость запуска повысилась до 28 м/с, ускорение - до 2,7g, а вес запускаемого самолета-до 3000 кг. В расположенном за треногой грот-мачтой ангаре бок о бок помещались два гидро-самолета со сложенными крыльями. Часть верхней палубы между катапультами, известная как “самолетная” палуба, была оснащена системой рельсов для перемещения ГСМ, а на грот-мачте имелась грузовая стрела для установки ГСМ на катапульты и подъема их с воды на борт после посадки.

По требованию МГШ эти крейсера должны были нести по три ГСМ: два 2-местных для наблюдения за ходом боя и корректировки огня на дальних дистанциях и 3-местный для дальней разведки (до 300 миль). Оба 2-местных ГСМ типа 90 №2 модели 2 корабли получили в декабре 1932 года. Но ко времени готовности кораблей 3-местных самолетов в наличии еще не имелось и только в декабре 1934 года на эти крейсера передали по 3-местному разведчику типа 94 №1. В декабре 1936 года ГСМ типа 90 заменили двумя разведывательными гидросамолетами типа 95.

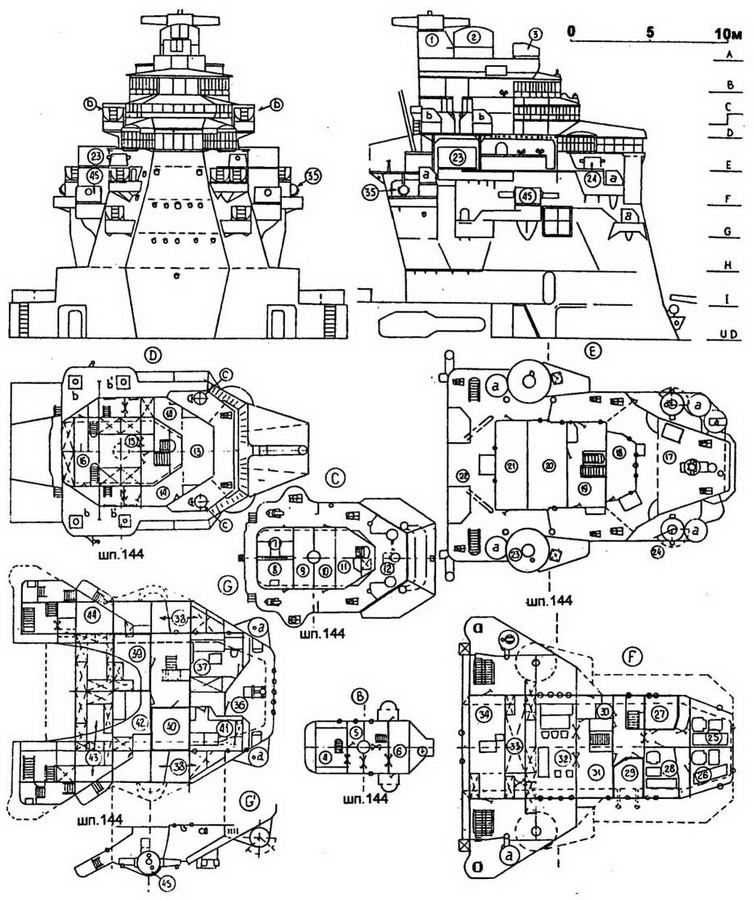

НОСОВАЯ НАДСТРОЙКА “ТАКАО” В 1935 ГОДУ

НОСОВАЯ НАДСТРОЙКА “ТАКАО” ПОСЛЕ ДОСТРОЙКИ В 1932 ГОДУ

а - наблюдательные посты b - посты управления прожекторами с - торпедные директоры типа 89

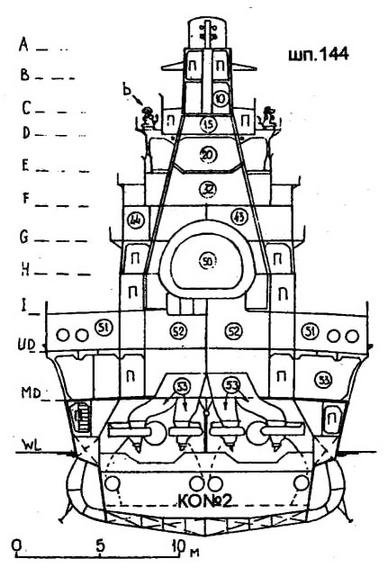

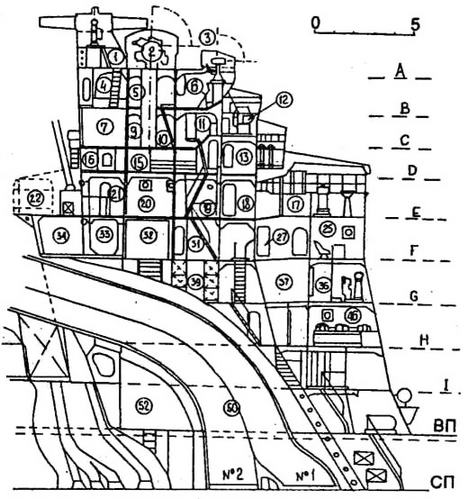

А, В - платформы УАО ГК с башенками 4,5-м дальномера типа 14 (1), директора типа 14 (2), обзорного телескопа (3), каютами отдыха персонала (4) и офицеров (5) и постом связи СУАО ГК (6); С - пост наблюдения за целью: кладовая оптических инструментов (7), каюта отдыха (8), верхний алектропост (9), кладовая приборов и каюта отдыха (10), пост связи (11), устройство слежения за целью типа 13 (12);

D - платформа управления огнем: пост управления огнем (13), кладовые устройств связи №1 с ПБ и инструментов СУАО с ЛБ (14), штабная №1 (15) и штурманская №1 (16); Е - ходовой мостик: рубка с компасами и биноклями (17), аварийный пост управления №1 (18), проход (19), пост управления боем (20), штурманская рубка (21), сигнальная платформа (22), зенитный директор типа 91 (23), 1,5-м дальномер (24); F - верхний мостик: каюты отдыха командира (25), флагмана (26) офицеров штаба (28), посты связи №2 (27) и телеграфный N*2 (29), гальян (30), проход (31), центральный пост связи (32), штурманская кладовая, каюта отдыха и нижний электропост (33), пост СУЗО и связи с зенитными орудиями (34), сигнальный прожектор (35); G - средний мостик: рулевая рубка (36), каюта штурмана (37), кладовые палубного имущества (38), телефонный пост N*3 (39), радиорубка (40), хранилище карт (41), главные склады связи (42), авиаоборудования (43) и штурманский (44), зенитный 3,5-метровый дальномер типа 14

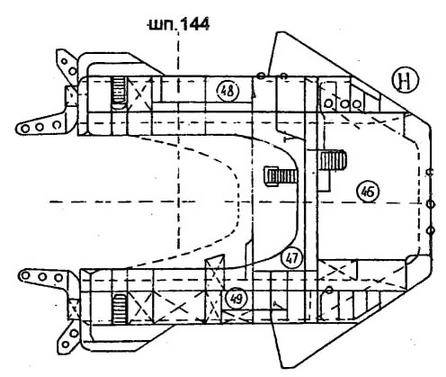

Н - нижний мостик: носовой телеграфный пост (46), кладовая и склад (47) и носовой пост БЧ связи (48), склады авиационной БЧ (49), дымоход КО №1 и №2 (50); I - палуба зенитных орудий: торпедные посты (51), мастерская (52), каюты авиаперсонала (53), вентиляторы форсированной тяги (54) - по 2 на котел

5.8. Энергетическая установка.

Механизмы крейсеров типа “Такао” во многом повторяли ЭУ типа “Миоко”, но отсутствовали электромоторы-генераторы, служившие для вращения внутренних гребных валов на крейсерском ходу и уменьшавшие сопротивление. Вместо них для той же цели установили две небольшие “индукционные” турбины, которые позволяли быстро перейти с крейсерского хода на полный (с 2 винтов на 4) в боевой ситуации. Эти турбины вращались за счет выхлопного пара ТКХ. Но ошибки при переходах с крейсерского хода на полный, которые приводили к резкому возрастанию скоростй'вращения валов и многочисленным авариям, заставили в 1938-9 годах эти турбины снять.
