? Достаточно важным параметром данной группы является IOR (Index of Refraction, индекс преломления). Он отвечает за степень преломления лучей. Если задать здесь единицу, то лучи света не будут преломляться вообще, а про-ходить ровно сквозь поверхность материала. Увеличивая значение этого пара-метра, вы усиливаете степень преломления света при прохождении через дан-ный материал. Стандартное значение здесь — 1,4. На рис. 10.7 показаны объек-ты с разными значениями степени преломления.

Последняя группа параметров в данном свитке Anisotropy (Анизотропия). Термин "анизотропия" буквально означает "неодинаковый в разных направлениях". В дан-ном случае анизотропия позволяет "растягивать" форму блика на поверхности ок-руглых объектов.

Для рассмотрения действия анизотропии выделите любой пустой слот, переведите тип текстуры в Arch & Design (mi) (см. ранее в этом разделе ) , значение параметра Reflectivity (Отражаемость) группы Reflection (Отражение) задайте равным 1, что-бы интенсивность блика была наивысшей. Значение параметра Glossiness (Глянце-витость) в той же группе задайте равным 0,48. В сцене создайте обыкновенную сферу и наложите на нее данный материал. На рис. 10.8 показано, как выглядит такой материал на обыкновенной сфере и еще на одном округлом объекте.

Рис. 10.7. Объекты с разной степенью Рис. 10.8. Объекты преломления с обыкновенным бликом

Теперь задайте значение параметра Anisotropy (Анизотропия) равным 8. Обратите внимание на изменения схемы внешнего вида блика, расположенной справа от параметра Anisotropy (Анизотропия). График здесь вытянулся вдоль одной оси. Выполните визуализацию. Блик на кадре теперь также вытянут и имеет форму го-ризонтальной полосы (рис. 10.9).

Рис. 10.9. Блики на объектах вытянуты _{Рис. 10.10. Блики вытянуты вертикально по горизонтали}

Задавая значение данного параметра в пределах от 0 до 1, можно вытягивать блик в отношении другой оси. Так, на рис. 10.10 показан внешний вид блика при значе-нии параметра Anisotropy (Анизотропия) равном 0,1. Итак, мы рассмотрели основные параметры, позволяющие настраивать особенности внешнего вида текстуры. Работа с картами текстуры ( Maps ) выполняется почти так же, как и в случае со стандартными текстурами. Здесь тоже можно оперировать картами диффузного цвета, прозрачности и рельефа. Это выполняется в свитках General Maps (Основные карты) и Special Purpose Maps (Специальные карты) . Система освещения в mental ray Mental ray использует собственные источники света. Эти источники весьма разно-образны, но мы используем лишь те, которые позволяют удобно настроить мягкое освещение сцены.

Окончательная мягкая картинка будет возможна лишь после настройки атмосферы. Ее мы выполним позже, после работы над источниками света. Сейчас наша зада-ча — рассмотреть порядок работы с источниками света, применяемыми при работе с отдельной схемой освещения.

Рассмотрим работу с ними на примере конкретной сцены.

1. Запустите файл mr_Svet.max в папке Primeri_Scen \Glava_10\ mr_Svet на компакт -диске.

2. Перед вами несложная сцена с уже знакомой комнатой. В ней присутствуют лишь стол и четыре стула, расположенные у окна. В комнате размещена съемоч-ная камера. Чтобы попасть вовнутрь помещения, достаточно лишь включить ка-меру. Выделите окно проекций Perspective (Перспектива) и нажмите клавишу

<C>. Ракурс обзора установлен внутри помещения (рис. 10.11).

3. Сначала создадим общий источник, который позволит добавить в сцене освеще-ние. Это будет источник солнечного света. Он даст возможность создать эффект падающих через окно лучей света. В первом разделе командной панели ( Create ) выберите последний подраздел — Systems (Системы). Здесь нам понадобится инструмент создания системы Daylight (Дневной свет) — рис. 10.12. Выберите данный инструмент, затем наведите курсор в центр помещения в окне проекций Top (Вид сверху), зажмите кнопку мыши и переместите курсор в сторону, соз-

давая схему компаса. Отпустите кнопку мыши и переместите курсор вверх, тем самым создавая источник света.

4. В результате был добавлен источник света Daylight (Дневной свет). Его необхо-димо настроить. Выделите сам источник (не точку - цель в форме компаса) и пе-рейдите к его параметрам во втором разделе командной панели. Здесь нам, пре-жде всего, понадобятся параметры свитка Daylight Parameters (Параметры дневного света) — рис. 10.13.

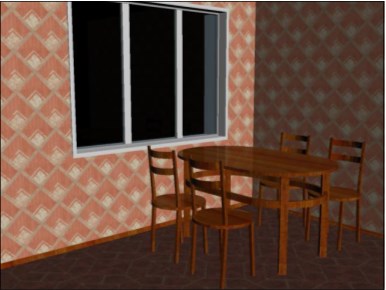

Рис. 10.11. Исходная сцена

Рис. 10.12. Инструмент создания Рис. 10.13. Свиток Daylight Parameters источника Daylight

5. Раскройте список вариантов типа освещения Sunlight (Солнечный свет), распо-ложенный в верхней части свитка. Значение Standard (Стандартный) здесь не-обходимо заменить на mr Sun (Солнце) .

6. В нижней части свитка необходимо заменить значение Standard (Стандартный) параметра Skylight (Свет неба) на mr Sky (Небо). На появившийся вопрос от-ветьте "Да".

7. Также в этом свитке необходимо выбрать пункт Manual (Ручной) в группе параметров Position (По-зиция). Это позволит вручную изменять позицию ис-точника света в пространстве. Иначе его позиция

могла бы быть задана методом установки даты, вре-мени и локации сцены. В нашем случае удобнее бу-дет перемещать источник света вручную. После на-стройки всех перечисленных параметров свиток дол-жен выглядеть так, как показано на рис. 10.14.

8. Теперь надо правильно расположить источник по от-

ношению к помещению. Необходимо, чтобы лучи _{Рис. 10.14. Настроенные} света падали через окно наискосок. Для этого выде- _{параметры} лите источник света и разместите его по отношению к комнате примерно так, как показано на рис. 10.15. Установить его в конкретную точку можно при помощи окна точного ввода зна-чений координат. Выделите источник, затем выберите манипулятор движения, щелкните по нему правой кнопкой мыши и задайте следующие значения коор-динат: X = 420, Y = 600, Z = 400.

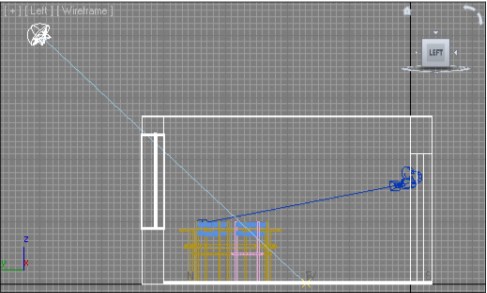

Рис. 10.15. Установлен источник Daylight

9. Если сейчас выполнить визуализацию внутри помещения, то комната останется совершенно черной, но на полу будет пятно света по форме оконного проема. Источник света Daylight (Дневной свет) позволяет лишь добавить свет в сцене. А вот правильно распределить свет можно при помощи дополнительного ис-точника — mr Sky Portal (Портал света неба). Данный источник не освещает сцену сам, а лишь собирает и направляет свет от источника Daylight (Дневной

свет).

10. В первом разделе командной панели ( Create ) выберите третий подраздел — Lights (Источники света), затем в выпадающем меню типов объектов выберите вариант Photometric (Фотометрические). Здесь перед нами инструмент созда-ния источника mr Sky Portal (Портал света неба) — рис. 10.16.

11. Источник mr Sky Portal (Портал света неба) имеет форму плоскости, в одну сторону от которой испускается свет. Выберите данный инструмент, затем в окне проекций Top (Вид сверху) создайте данный источник (растянув его диа-гональ).
