AutoCAD 2008. Руководство пользователя

При изменении значения свойства "Стиль" для существующего объекта (независимо от того, является ли он аннотативным или нет) значения свойств "Аннотативный" для этого объекта приводятся в соответствие с новым стилем. Если для стиля не задана фиксированная высота (значение параметра "Высота" равно 0), высота объекта на листе вычисляется на основе текущей высоты объекта и масштаба аннотаций.

См. также:

■ Работа с текстовыми стилями

■ Создание аннотативного текста

■ Размерные стили

■ Создание аннотативных размеров и допусков

■ Работа со стилями выносок

■ Создание аннотативных выносок и мультивыносок

Процедуры создания аннотативного стиля

■ Выполните одну из следующих процедур.

 ■ Процедура создания нового аннотативного текстового стиля

 ■ Процедура преобразования обычного текстового стиля в аннотативный

 ■ Процедура создания нового стиля аннотативных размеров

 ■ Процедура преобразования существующего размерного стиля в аннотативный

 ■ Процедура создания нового стиля аннотативных мультивыносок

 ■ Процедура преобразования существующего стиля мультивыносок в аннотативный

Процедуры создания аннотативных объектов на основе аннотативных стилей

■ Выполните одну из следующих процедур.

 ■ Процедура создания однострочного аннотативного текста

 ■ Процедура создания многострочного аннотативного текста

 ■ Процедура создания аннотативного размера

 ■ Процедура создания аннотативной мультивыноски

Краткий справочник

Команды

АННООБНОВИТЬ

Обновление существующих объектов в соответствии с текущими свойствами их стилей

РЗМСТИЛЬ

Создание и модификация размерных стилей

МВЫНОСКАСТИЛЬ

СТИЛЬ

Создание и изменение текстовых стилей, а также задание текущего текстового стиля

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Создание аннотативного текста

Текст служит для создания примечаний и меток на чертеже. Аннотативный текст создается на основе аннотативного стиля текста, который определяет высоту текста на листе бумаги.

Текущий автоматически определяет размер текста, отображаемого в пространстве модели и на видовых экранах пространства листа.

Например, если отображаемый на листе текст должен иметь высоту 3/16 дюйма, можно задать значение 3/16 дюйма для высоты на листе в текстовом стиле. Если для видового экрана задан масштаб "1/2 дюйма = 1 футу 10 дюймам", при добавлении текста на этом видовом экране текущий масштаб аннотаций, для которого задано то же значение, что и для масштаба видового экрана, обеспечивает автоматическое масштабирование текста до высоты приблизительно 4,5 дюйма.

Можно также преобразовать обычный текст в аннотативный, изменив значение свойства "Аннотативный" на "Да" применительно к данному тексту. Это относится к любому тексту, созданному на основе стилей текста или с помощью команд ТЕКСТ и МТЕКСТ.

Можно задать ориентацию аннотативных текстовых объектов, соответствующую ориентации листа бумаги. Боле подробную информацию о задании ориентации аннотативных объектов см. в разделе Задание ориентации аннотаций.

См. также:

■ Нанесение текста

■ Работа с аннотативными стилями

Процедура создания нового аннотативного текстового стиля

1. Выберите пункт меню "Формат"→"Текстовые стили".

2. В диалоговом окне "Текстовые стили" нажмите "Новый".

3. В диалоговом окне "Новый текстовый стиль" введите имя нового стиля.

4. Нажмите "OK".

5. В диалоговом окне "Текстовые стили" в разделе "Размер" выберите "Аннотативный".

6. В поле "Высота текста в пространстве листа" введите высоту текста, отображаемого на листе.

7. Нажмите кнопку "Применить".

8. Для задания этого стиля в качестве текущего текстового стиля выберите "Установить как текущее" (не обязательно).

9. Нажмите кнопку "Закрыть".

СТИЛЬ

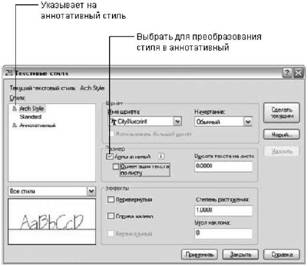

Процедура преобразования обычного текстового стиля в аннотативный

1. Выберите пункт меню "Формат"→"Текстовые стили".

2. В диалоговом окне "Текстовые стили" выберите стиль из списка "Стили".

ПРИМЕЧАНИЕ. Значок

рядом с именем текстового стиля указывает на то, что этот стиль уже является аннотативным.

3. В разделе "Размер" выберите "Аннотативный".

4. В поле "Высота текста в пространстве листа" введите высоту текста, отображаемого на листе.

5. Нажмите кнопку "Применить".

6. Для задания этого стиля в качестве текущего текстового стиля выберите "Установить как текущее" (не обязательно).

7. Нажмите кнопку "Закрыть".

СТИЛЬ

Процедура создания однострочного аннотативного текста

1. Выберите пункт меню "Формат"→"Текстовые стили".

2. В диалоговом окне "Текстовые стили" выберите стиль аннотативного текста из списка "Стили".

ПРИМЕЧАНИЕ. Значок

рядом с именем текстового стиля указывает на то, что этот стиль является аннотативным.

3. Выберите "Установить как текущее" для задания этого стиля в качестве текущего стиля текста.

4. Нажмите кнопку "Закрыть".

5. Выберите пункт меню "Рисование"→"Текст"→"Однострочный".

6. Укажите точку вставки первого символа.

7. Задайте угол поворота текста.

8. Введите текст.

СТИЛЬ, ТЕКСТ

Процедура создания многострочного аннотативного текста

1. Выберите пункт меню "Рисование"→"Текст"→"Многострочный".
