1. На листе выберите видовой экран.

2. В правой части строки состояния чертежа или приложения щелкните на стрелке рядом с отображаемым значением масштаба аннотаций.

3. Выберите масштаб из списка.

Процедура задания масштаба аннотаций по умолчанию

1. В командной строке введите "cannoscale".

2. Введите имя масштаба. Нажмите клавишу ENTER.

CANNOSCALE

Краткий справочник

Команды

ОБЪЕКТМАСШТ

Добавление или удаление поддерживаемых масштабов для объектов

Системные переменные

ANNOAUTOSCALE

Обновление объектов для поддержки при изменении масштаба аннотаций

CANNOSCALE

Задание имени текущего для текущего пространства

CANNOSCALEVALUE

Отображение значения текущего

MSLTSCALE

Масштабирование типов линий, отображаемых на вкладке модели

Утилиты

Нет

Ключевые слова для команд

Нет

Создание аннотативных объектов

Для объектов, обычно используемых при аннотировании чертежей, предусмотрено свойство "Аннотативный". Если для такого объекта активизировано свойство "Аннотативный" (задано значение "Да"), этот объект называется аннотативным объектом.

Общие сведения о создании аннотативных объектов

При добавлении к чертежу аннотаций можно включить для добавляемых объектов свойство. Эти аннотативные объекты масштабируются на основе текущего значения и автоматически отображаются с правильным размером.

Для аннотативных объектов задается высота листа бумаги; размер отображаемых аннотативных объектов определяется масштабом аннотаций.

Ниже указаны возможные аннотативные объекты (объекты, для которых предусмотрено свойство "Аннотативный").

■ Штриховки

■ Текст (однострочный и многострочный)

■ Размеры

■ Допуски

■ Выноски и мультивыноски (созданные посредством МВЫНОСКА)

■ Блоки

■ Атрибуты

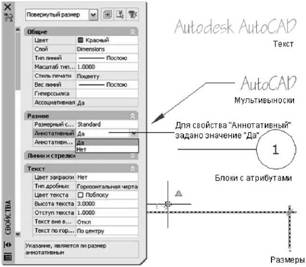

Во многих из диалоговых окон, с помощью которых создаются эти объекты, предусмотрен флажок "Аннотативный", предназначенный для преобразования объекта в аннотативный объект. Для преобразования существующих объектов в аннотативные можно также изменить значение свойства "Аннотативный" на палитре " Свойства".

При наведении курсора на аннотативный объект, которому назначено одно значение масштаба аннотаций, курсор отображается в виде значка

. Если объекту назначено несколько значений масштаба аннотаций, курсор отображается в виде значка

.

Аннотативными могут быть также текстовые, размерные стили и стили мультивыносок. Объекты, созданные с применением аннотативных стилей, являются аннотативными.

Визуальная четкость аннотативных объектов

Этот параметр обеспечивает точность воспроизведения объектов при их просмотре в AutoCAD 2007 и в более ранних версиях программы. Управление режимом визуальной четкости осуществляется с помощью системной переменной SAVEFIDELITY.

Если работа выполняется главным образом в пространстве модели, рекомендуется отключить режим визуальной четкости (задать для переменной SAVEFIDELITY значение 0). Однако если требуется обмениваться чертежами с другими пользователями и предъявляются высокие требования к точности воспроизведения компоновки, следует включить режим точного воспроизведения визуальной информации (задать для переменной SAVEFIDELITY значение 1).

Аннотативному объекту может соответствовать несколько. Если режим визуальной четкости включен, аннотативные объекты разделяются таким образом, что масштабируемые представления сохраняются (в) в отдельных слоях, имена которых образуются путем присоединения номера к имени исходного слоя. Если расчленить блок в AutoCAD 2007 или в более ранней версии программы, а затем открыть чертеж в AutoCAD 2008 или более поздней версии, каждое масштабируемое представление становится отдельным аннотативным объектом, для которого задан один масштаб аннотаций. Не рекомендуется редактировать и создавать объекты в этих слоях при работе в AutoCAD 2007 и более ранних версиях с чертежом, созданным в AutoCAD 2008 и более поздних версиях.

Если этот параметр не выбран, на вкладке "Модель" отображается пространство одной модели. Возможность отображения других объектов аннотаций на вкладке "Модель" зависит от значения АННОВСЕВИДИМЫЕ. Кроме того, на видовых экранах пространства листа возможно отобразить больше объектов различного размера нежели в AutoCAD 2008 и более поздних версиях.

Информацию о процедуре задания этого параметра для аннотативных объектов см. в разделе Сохранение чертежей с визуальной четкостью аннотативных объектов.

См. также:

■ Работа с аннотативными стилями

Работа с аннотативными стилями

Применение аннотативных стилей максимально упрощает процедуру аннотирования чертежа.

На основе текстовых, размерных стилей и стилей мультивыносок можно создавать объекты.

В диалоговых окнах, с помощью которых определяются эти объекты, предусмотрен флажок "Аннотативный", предназначенный для преобразования стиля в аннотативный стиль. В диалоговых окнах и на палитре "Свойства" перед именами аннотативных стилей отображается специальный значок

.

Для создаваемых аннотативных текстовых стилей следует указать значение "Высота листа". Параметр "Высота листа" определяет высоту текста в пространстве листа.

ПРИМЕЧАНИЕ. Если для стиля размеров или мультивыносок задано значение параметра "Высота листа", это значение применяется вместо значения параметра "Высота листа", заданного для текстового стиля.

При изменении определения стиля, предусматривающем преобразование аннотативного стиля в обычный или наоборот, существующие объекты, которые ссылаются на этот стиль, не обновляются автоматически в соответствии с новым значением свойства "Аннотативный" для стиля или определения. Для обновления существующих объектов в соответствии со значениями свойств "Аннотативный", заданными для стиля, следует выполнить команду АННООБНОВИТЬ.
