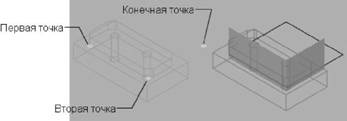

2. Введите d ("Вычерчивание сечения").

3. Укажите начальную точку объекта-сечения.

4. Укажите вторую точку для построения первого сегмента с изломом.

От этой точки невозможно построить пересекающиеся сегменты.

5. Продолжайте задание конечных точек сегментов, затем нажмите клавишу ENTER.

6. Задайте точку в направлении секущего разреза.

Создаётся объект-сечение с несколькими сегментами, имеющими состояние "Контур сечения". Функция псевдоразреза отключена.

Создание объекта-сечения на предварительно заданной ортогональной плоскости

1. Выберите меню Рисование→Моделирование→Секущая плоскость.

2. Введите o (ортогонально).

3. Выберите вариант выравнивания.

Создаётся объект-сечение, находящийся в центре воображаемого 3D контура, охватывающего все 3D объекты чертежа. Он размещается на выбранной ортогональной плоскости. Функция псевдоразреза включена.

Краткий справочник

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Задание режимов объекта-сечения

Объекты-сечения имеют три режима: "Секущая плоскость", "Контур сечения" и "Объем сечения". В зависимости от выбранного режима режущая плоскость представляется в виде 2D плоскости, 2D прямоугольника или 3D ящика. Ручки позволяют регулировать длину, ширину и высоту режущей области.

■ Секущая плоскость. Отображение секущей линии и прозрачного указателя секущей плоскости. Режущая плоскость расширяется неограниченно во всех направлениях.

■ Контур сечения. 2D прямоугольник представляет XY границы режущей плоскости. Режущая плоскость уходит в бесконечность вдоль оси Z.

■ Объем сечения. 3D параллелепипед (ящик) представляет границы режущей плоскости во всех направлениях.

Изменение режима объекта-сечения с помощью ручки "Меню"

1. Выберите объект-сечение для отображения его ручек.

2. Выберите ручку "Меню".

3. В меню режимов сечения выберите нужный режим.

Режим объекта-сечения на видовом экране меняется на выбранный.

Краткий справочник

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Применение ручек объекта-сечения

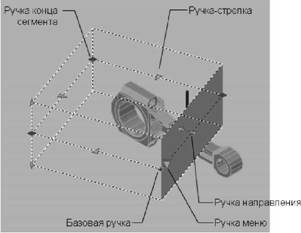

При выборе объекта-сечения отображаются различные типы ручек, выполняющих разные функции. Существуют следующие ручки:

■ Базовая ручка. Выполняет функцию ручки базовой точки объекта-сечения для перемещения, масштабирования и поворота объекта-сечения. Она всегда находится рядом с ручкой "Меню".

■ Ручка "Меню". Отображает меню режимов объекта-сечения.

■ Ручка "Направление". Показывает направление, относительно которого строятся 2D сечения и в котором просматриваются псевдоразрезы. Для изменения направления секущей плоскости на противоположное нажмите кнопку мыши на ручке "Направление".

■ Ручка "Стрелка". Перемещает сегменты секущей линии в перпендикулярном им направлении. Во время перемещения сегментов их длина изменяется, но угол между смежными сегментами сохраняется.

■ Ручка "Вторая". Вращает объект-сечение вокруг базовой ручки.

■ Ручки концов сегмента. Действуют аналогично ручкам полилинии, но не могут быть перемещены так, чтобы сегменты пересекались. Ручки концов сегментов отображаются в конечных точках сегментов с изломами.

ПРИМЕЧАНИЕ. Невозможно выбрать несколько ручек объекта-сечения одновременно.

Краткий справочник

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Открытие контекстного меню "Объект-сечение"

Выбрав объект-сечение, можно получить доступ к следующим элементам управления в контекстном меню, нажав правой кнопкой мыши на секущей линии.

■ Активизировать функцию псевдоразреза. Включает и отключает функцию псевдоразреза для выбранного объекта-сечения.

■ Показать геометрию срезов. Отображает геометрическую структуру, полученную вырезанием с использованием параметров отображения, установленными в диалоговом окне "Параметры сечения". Эта опция доступна при включенной функции псевдоразреза.

■ Параметры псевдоразрезов. Отображает диалоговое окно "Параметры сечения".

■ Создание 2D/3D сечения. Отображает диалоговое окно "Создание сечения/уровня".

■ Добавить излом секущей плоскости. Добавляет новый сегмент, излом к секущей линии.

Краткий справочник

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты
