AutoCAD 2008. Руководство пользователя

1. Выберите объект-сечение.

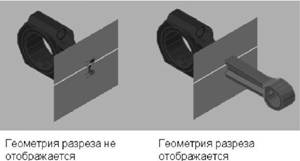

2. Нажмите на секущей линии правую кнопку мыши Для включения функции выберите пункт "Показать геометрию срезов.

Геометрия срезов отображается в соответствии с настройками "Линия переднего плана" в диалоговом окне "Параметры сечения".

Краткий справочник

Команды

ПСЕВДОРАЗРЕЗ

Включение режима псевдоразреза для выбранного объекта-сечения.

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Создание 2D и 3D сечений

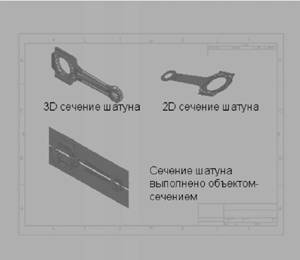

Предусмотрена возможность создания представления области поперечного сечения в виде 2D или 3D блока в месте пересечения 3D модели объектом-сечением.

Тип создаваемого блока задаётся в диалоговом окне "Создание сечения/уровня". Если в проекте требуется построение 2D чертежей уровней или 2D поперечных сечений, в режиме "2D сечение / уровень" создаётся точное представление блока, готовое для нанесения размеров. Если создаётся презентация и требуется опубликовать или тонировать срез 3D модели, используется режим "3D сечение".

При создании сечений нужно учитывать некоторые дополнительные обстоятельства.

■ Как 2D, так и 3D сечения могут быть вставлены в чертёж в виде неименованного блока или сохранены во внешнем файле в виде "пблока". Созданные сечения строятся в виде блоков, которые можно переименовывать и редактировать командой БЛОКРЕД.

■ Перед вставкой блоков в чертёж их можно поворачивать и изменять их масштаб. Предусмотрено также изменение базовой точки вставки.

■ Для создания сечений могут использоваться 3D объекты, вставленные в чертёж в виде внешних ссылок и блоков.

■ 2D сечения строятся с помощью 2D отрезков, дуг, окружностей, эллипсов, сплайнов и образцов штриховки.

■ 3D сечения строятся с помощью 3D тел и поверхностей, но для контуров профилей и образцов штриховки используются 2D отрезки.

■ Управление свойствами отображения блоков 2D сечений/уровней и блоков 3D сечений осуществляется в диалоговом окне "Параметры сечения".

Создание 2D или 3D сечения

1. Выберите объект-сечение. Нажмите на секущей линии правую кнопку мыши и выберите пункт "Создание 2D/3D сечения".

2. В диалоговом окне "Создание сечения/уровня" выберите "2D сечение/уровень" или "3D сечение".

3. Выберите "Включить все объекты".

4. В группе "Назначение" выберите "Вставить в виде нового блока".

5. Нажмите кнопку "Создать".

6. Укажите на экране точку вставки.

Вставляется неименованный блок, состоящий из 2D или 3D геометрической структуры.

Краткий справочник

Команды

СЕКПЛОСКОСТЬ

Создание объекта-сечения, который представляет собой секущую плоскость, проходящую через 3D объект

Системные переменные

Нет

Утилиты

Нет

Ключевые слова для команд

Нет

Создание плоского вида

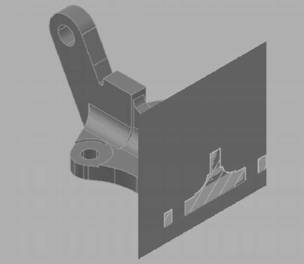

Командой ПЛОСКСНИМОК создаётся плоский вид всех 3D тел и областей текущего вида.

Полученный вид представляет собой блок, являющийся плоскостным представлением 3D модели, спроектированным на плоскость XY. Эта процедура аналогична получению "снимка" всей 3D модели с помощью камеры и последующего устранения эффекта объёмности на фотографии. После вставки блока его можно изменять, поскольку плоский вид состоит из 2D геометрических объектов. Эта функция особенно удобна для создания технических иллюстраций.

Перед применением команды ПЛОСКСНИМОК не обязательно задавать какой-то определённый вид. Можно настроить чертёж в ортогональном или параллельном виде.

Плоский вид создается со следующими параметрами:

■ Вид включает все 3D объекты на видовом экране пространства модели. Объекты, которые не следует помещать в вид, необходимо расположить на отключённых или замороженных слоях.

■ Плоские виды создаются в виде блоков, которые можно переименовывать и редактировать с помощью команды БЛОКРЕД.

■ Создаваемый блок определяется настройками отображения для линий переднего плана и скрытых линий, выполняемыми в диалоговом окне "Плоский снимок".

■ Скрытые линии фиксируются и отображаются в блоке с помощью настроек отображения для параметра "Линии заднего плана" в диалоговом окне "Плоский снимок".

■ 3D объекты, рассечённые объектом-сечением, помещаются в вид целиком. Командой ПЛОСКСНИМОК эти объекты помещаются в вид так, как если бы они не были рассечены.

ПРИМЕЧАНИЕ. Для построения профилей изображений 3D тел в пространстве листа применяется команда Т-ПРОФИЛЬ.

Создание плоского 2D вида 3D модели

1. Настройте вид 3D модели.

2. В командной строке введите плоскснимок.

3. В диалоговом окне "Плоский снимок" в группе "Назначение" выберите один из параметров.

4. Измените цвет и тип для фоновых и погашенных линий.

5. Нажмите кнопку "Создать".

6. Укажите на экране точку вставки для размещения блока. При необходимости отрегулируйте положение базовой точки, масштаб и угол поворота. Создаётся блок, состоящий из 2D геометрической структуры, который проецируется на плоскость XY текущей ПСК.

Краткий справочник

Команды

ПЛОСКСНИМОК

Создание 2D представления всех 3D объектов в текущем виде

Т-ПРОФИЛЬ

Создает профили трехмерных тел в пространстве листа
