Сечение 3D тел
Имеется возможность построения поперечного сечения 3D тела. Результатом является двумерный объект, имеющий форму соответствующего сечения. Предусмотрена также возможность использования режущей плоскости, называемой объект-сечение, которая позволяет увидеть в режиме реального времени профиль разреза пересечённых тел.
Команда СЕЧЕНИЕ позволяет построить поперечное сечение тела. Для определения плоскости поперечного сечения задаются три точки. Плоскость поперечного сечения можно определить также с помощью другого объекта, текущего вида, оси Z или плоскости XY, YZ или ZX. Плоскость
Команда СЕКПЛОСКОСТЬ позволяет построить объект-сечение, который выступает в качестве режущей плоскости для тел, поверхностей или областей (двумерных областей, построенные на основе замкнутых контуров). Если включить функцию псевдоразреза, то при перемещении объекта-сечения через 3D модель в пространстве модели внутренние детали отображаются в режиме реального времени.
Для построения объекта-сечения нужно переместить курсор на любую грань 3D модели и нажать кнопку мыши для автоматического размещения объекта-сечения. Можно также указать точки для построения прямой режущей плоскости или указать несколько точек для построения плоскости, содержащей сегменты с изломами. Другой метод заключается в создании ортогонального вида, например, вида спереди, сверху или сзади.
Построение поперечного сечения тела
1. В командной строке введите "СЕЧЕНИЕ".
2. Выберите объект для построения поперечного сечения.
3. Задайте три точки для определения плоскости поперечного сечения.
СЕЧЕНИЕ
ПРИМЕЧАНИЕ. Для того чтобы заштриховать полученное сечение, необходимо вначале совместить ПСК с плоскостью поперечного сечения.
Команды
СЕЧЕНИЕ
Создание области на основе пересечения плоскости и тел
Системные переменные
Нет
Утилиты
Нет
Ключевые слова для команд
Нет
Работа с объектами-сечениями

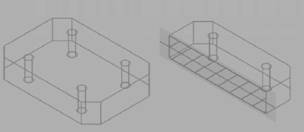

Можно строить виды сечений из 3D моделей, определяемые тем, в каком месте прозрачная режущая плоскость, называемая объект-сечение, пересекает модель. Если на объекте-сечении активна функция псевдоразреза, можно увидеть внутренние детали модели при неподвижной режущей плоскости или при её перемещении через 3D модель. Применение псевдоразреза позволяет динамически изменять профиль среза пересекаемого тела.
Обзор объектов-сечений
С помощью команды СЕКПЛОСКОСТЬ можно построить один или несколько объектов-сечений и разместить их в объёме 3D модели. Активизирование функции псевдоразреза на объекте-сечении позволяет видеть динамические разрезы в 3D модели при перемещении через неё объекта-сечения, не изменяя при этом сами 3D объекты.

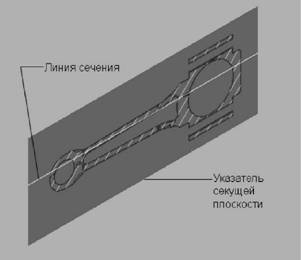

Объекты-сечения снабжены прозрачным указателем секущей плоскости, который действует как режущая плоскость. В силу прозрачности он является удобным визуальным инструментом, поскольку позволяет видеть геометрию с любой стороны режущей плоскости. Эту плоскость можно легко размещать и перемещать в любое место в пределах 3D модели, состоящей из 3D тел, поверхностей или областей (двумерных областей, построенных на основе замкнутых контуров).
Секущая плоскость включает секущую линию, в которой хранятся свойства объекта-сечения. Можно иметь несколько объектов-сечений, каждый из которых имеет индивидуальные свойства. Например, на одном объекте-сечении может отображаться штриховка в том месте,
где пересекается 3D модель, в то время как на другом объекте-сечении может отображаться иной тип линий для обозначения границы пересечённой области.Каждый объект-сечение может быть сохранён в качестве инструмента инструментальной палитры, что позволяет обеспечить к нему быстрый доступ без необходимости перенастройки свойств при очередном создании нового объекта-сечения.
Секущая плоскость может быть прямой линией или линией, имеющей несколько сегментов или имеющей сегменты с изломами. Например, секущая линия, содержащая излом, даёт возможность построить из цилиндра клин в форме куска пирога.

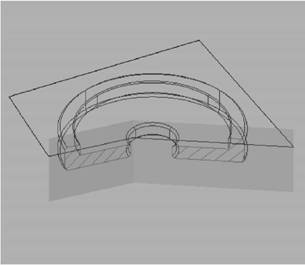

Объект-сечение с сегментом с изломом

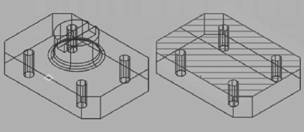

После получения необходимого вида сечения можно выполнить генерацию точного 2D или 3D блока из 3D модели. Эти блоки можно анализировать или проверять на соблюдение зазоров и условий взаимодействия. Кроме этого, на них можно наносить размеры или использовать их в качестве каркасных или тонированных представлений в документации и презентационных чертежах.
Команды
Нет
Системные переменные
Нет
Утилиты
Нет
Ключевые слова для команд
Нет
Построение объектов-сечений
Объекты-сечения создаются с помощью команды СЕКПЛОСКОСТЬ.
Используемый по умолчанию способ заключается в перемещении курсора на грань 3D модели и размещении объекта-сечения последующим нажатием кнопки мыши. Объект-сечение автоматически выравнивается относительно плоскости выбранной грани.
Объект-сечение можно построить, выбрав две точки для создания прямой секущей линии.
Если требуется секущая линия, содержащая сегменты с изломами, в режиме "Вычерчивание сечения" можно указать несколько точек внутри 3D модели.
В режиме "Ортогональный" можно быстро построить объект-сечение, выровненный относительно предварительно выбранной ортогональной плоскости. Перед построением объекта-сечения оцениваются все 3D объекты чертежа и вычисляется воображаемая 3D граница, окружающая их. Затем объект-сечение располагается таким образом, чтобы он проходил через центр 3D контура и был ориентирован в сторону выбранной ортогональной плоскости.
Создание объекта-сечения с помощью выбора грани
1. Выберите меню Рисование→Моделирование→Секущая плоскость.
2. Нажмите кнопку мыши для выбора грани на модели.
На плоскости выбранной грани создаётся объект-сечение.
3. Нажмите на секущей линии для отображения её ручек.
4. Выберите ручку для перемещения секущей плоскости через 3D объект.
Построенный объект-сечение имеет состояние "Секущая плоскость". Функция псевдоразреза включена.
Создание объекта-сечения с использованием двух точек
1. Выберите меню Рисование→Моделирование→Секущая плоскость.
2. Укажите первую точку объекта-сечения.
3. Укажите конечную точку.
Объект-сечение строится между этими двумя точками. Функция псевдоразреза отключена.
Создание объекта-сечения с использованием сегментов с изломами
1. Выберите меню Рисование→Моделирование→Секущая плоскость.
