Дирижабли и их военное применение

Дирижабли	Объем в куб. м	Длина в м	Двигатели	Полная подъемная сила в т	Полезная подъемная сила в т	Скорость в км/ч	Высота полета в м	Число экипажа
Астра	14000	90	2 по 220 л. с.	14,2	6,5	70	3000	6
Клеман Баяр	12000	–	–	–	–	70–80	2500
20000	3000
Зодиак	15000	102	2 по 220 л. с	15,2	7	75	3000	6
Морской Зодиак	2800	–	2 по 80 л. с.	3,1	–	77	2000	3
Морской Астра	12000	–	2 по 250 л. с.	–	–	70–80	2500–3000	6–12

Таблица 11. Данные дирижаблей САСШ во время войны 1914–1918 гг.

Дирижабли	Объем в куб. м	Длина в м	Двигатели	Высота полета в м	Число экипажа
А	2250	51	100 л. с.	2000	3
В	2100	47,6	100 л. с.	2000	S
F	2200	43,8	100 л. с.	2000	3
FA	2400	49,7	100 л. с.	2000	3
С	4800	58	2 по 150 л. с.	2000	5
Д	5000	60,4	2 по 125 л. с.	2500	5

Глава II Дирижаблестроение в период после войны 1914–1918 гг.

Окончание империалистической войны 1914–1918 гг. не только не приостановило роста дирижаблестроения, а наоборот, последнее продолжало развиваться и главным образом по пути строительства мощных жестких дирижаблей. Основой строительства крупных дирижаблей жесткой конструкции для всех стран явились научная мысль и практика немцев. Так англичане в 1919 г. выпускают свой первый послевоенный мощный жесткий дирижабль R-34, использовав при его строительстве те сведения, которые они смогли получить благодаря захвату во время войны германских цеппелинов [10] L 33 и L-49; в том же году R-34 выполняет удачный перелет в Америку при очень тяжелых метеорологических условиях, а затем благополучно возвращается в Англию.

10

После заключения Версальского договора немцы собственноручно уничтожили 12 дирижаблей. — Ред.

Данные этого воздушного корабля: объем — 55300 куб. м, мертвый вес — 31 т. Полезный груз — 25 т.

Несмотря на то что R-34 строился значительно позже L-33 и L-49 и с использованием сведений о них, все же он по своим качествам был несколько хуже L-49. Впоследствии дирижабль погиб.

Франция после войны в счет репараций получила от немцев дирижабль L-72, законченный постройкой в 1920 г. под названием «Диксмюде»; этот дирижабль в 1923 г. совершил перелет продолжительностью в 118 час. 40 мин.

Данные этого дирижабля.

Объем — 62200 куб. м. Длина — 211,5 м. Диаметр — 29,3 м. Полезная нагрузка — 44,5 т. Мощность моторов — 2030 л. с. Скорость — 122 км/ч.

При вторичном продолжительном полете из Африки во Францию дирижабль попав в бурю, сломался и сгорел в воздухе над Средиземным морем.

Американцы заимствовали опыт немцев путем закупки в 1924 г. дирижабля LZ-126. Дирижабль был немецкой командой летом доставлен из Германии в Америку. Под названием «Лос-Анжелос» этот дирижабль и поныне несет службу в составе военно-морских сил Америки [11] .

11

По сведениям, сообщенным в газете «Красная звезда», в данное время Морское ведомство САСШ намерено продать дирижабль «Лос-Анжелос» ZR-III и получило уже несколько предложений о покупке. Продажа дирижабля «Лос Анжелос» объясняется частично стремлением Морского ведомства получить средства на увеличение размеров строящегося дирижабля RS-5 «Макон», а также и тем обстоятельством, что по окончании постройки «Макона» для «Лос-Анжелоса» не останется места в элинге. Есть еще и третья причина, о которой Морское ведомство не сообщает: «Лос-Анжелос» устарел, так как вышел в воздух в 1924 г. и требует капитальной переборки.

Данные дирижабля.

Объем — 70000 куб. м. Длина — 200 м. Диаметр — 274 м. Полезная нагрузка — 41 т. Мощность моторов — 2000 л. с. Скорость — 129,6 км/ч.

Одновременно американцы закупили в Англии жесткий дирижабль R-38, но последний оказался построенным англичанами с большими просчетами и при пробных полетах погиб.

В 1924 г. американцы выпустили дирижабль своей постройки ZR-1 под названием «Шенандоа» (погиб в 1925 г.).

Наряду со строительством и освоением конструкции закупленных жестких дирижаблей американцы продолжают работу и по строительству малых дирижаблей, используя опыт других государств.

Итальянцы после войны продолжали работу над развитием и усовершенствованием своих мягких дирижаблей, перейдя впоследствии к строительству дирижаблей полужесткого типа.

В этом они достигли значительных успехов.

Глава III Устройство современных дирижаблей и их данные

1. Дирижабли мягкой системы

Дирижабли мягкой системы не имеют никаких жестких креплений или распорок в своей газовой оболочке. Оболочка дирижаблей мягкой системы представляет собою многослойную прорезиненную ткань. Швы отдельных частей такой оболочки при сшивании тщательно заделываются. Общая форма дирижабля приближается к каплевидной, т. е. несколько утолщенной в передней части и с большим заострением задней для большей удобообтекаемости. Так как в случае прогиба оболочки и изменения благодаря этому формы дирижабля последний теряет свои расчетные аэродинамические качества, становится малопослушным в управлении или непослушным вовсе, что часто приводит к гибели, то понятно, что совершенно необходимо сохранение постоянства формы самого дирижабля.

Это достигается посредством помещенных внутри газовой оболочки особых воздушных мешков, называемых баллонетами.

В случае большой утечки газа, сморщивания или прогиба мягкой оболочки дирижабля баллонеты можно накачать воздухом настолько, что, расширяясь, они сожмут подъемный газ в дирижабле, и восстановленное давление газа вновь выравняет наружный профиль дирижабля. Для более детального ознакомления с устройством дирижаблей мягкой системы мы приводим описание современного нового малого дирижабля указанной системы воздушного флота Великобритании, известного под маркой АД-I.

Оболочка дирижабля АД-I покрыта алюминиевым составом, что в значительной мере предотвращает нагревание дирижабля солнцем. Так как носовая часть при полете воспринимает наибольшее давление, то в дирижабле АД-I она укреплена 24 деревянными ребрами, обмотанными проклеенной лентой и вшитыми в оболочку; ребра сходятся у носовой металлической головки. Баллонетов у АД-I два: передний и задний. Воздух в баллонеты нагнетается особым воздухоулавливателем, который может быть установлен в потоке, отбрасываемом пропеллером. На случай необходимости маневрирования баллонетами при остановленном моторе и отсутствии поступательного движения для накачки баллонетов применяется добавочный нагнетатель в 1 л. с., соединенный трубой с основным воздухопроводом.

Пилот имеет возможность регулировать накачку переднего и заднего баллонетов по своему желанию. Вместимость обоих баллонетов достигает 28 % всего объема оболочки дирижабля (рис. 7).

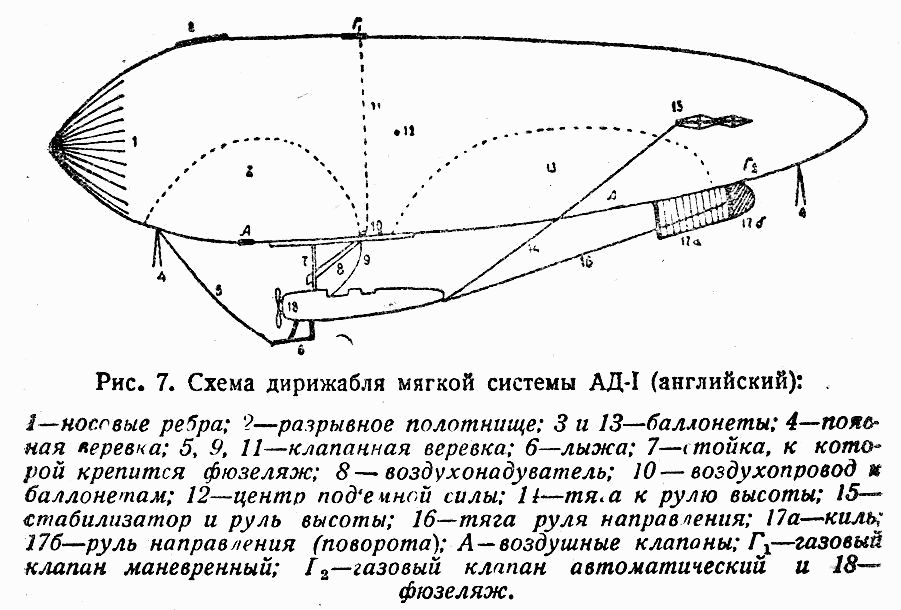

Рис. 7. Схема дирижабля мягкой системы АД-I (английский): 1 — носовые ребра; 2 — разрывное полотнище: 3 и 13 — баллонеты; 4 — поясная веревка; 5, 9, 11 — клапанная веревка; 6 — лыжа; 7 — стойка, к которой крепится фюзеляж; 8 — воздухонадуватель; 10 — воздухопровод к баллонетам; 12 — центр подъенной силы: 14 — тяга к рулю высоты; 15 — стабилизатор и руль высоты; 16 — тяга руля направления; 17а — киль; 17б — руль направления (поворота); А — воздушные клапаны; Г₁ — газовый клапан маневренный; Г₂ — газовый клапан автоматический и 18 — фюзеляж.
