Дирижабли и их военное применение

На рис. 19 показана деталь дирижабля: моторная гондола.

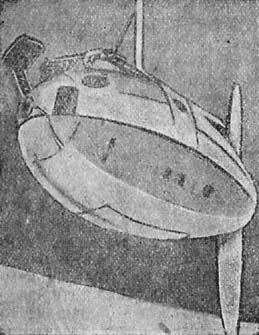

Рис. 19. Левая передняя моторная гондола дирижабля R-101 с реверсивным пропеллером.

Причины трагической гибели дирижабля описаны ниже в главе «Недостатки современных дирижаблей».

Американские дирижабли ZRS-4 и ZRS-5 [12] . Оба дирижабля предназначаются для обслуживания военно-морского флота. Дирижабли ZRS-4 и ZRS-5 имеют объем почти вдвое больший, чем германский LZ-127 («Граф Цеппелин») и на 35 % больше английских дирижаблей R-100 и R-101. Сравнительная таблица (табл. 14) дает общую характеристику и размеры этих дирижаблей.

12

ZRS-4 построен, ZRS-5 — в постройке.

Таблица 14 (стр. 41)

Технические данные	Американский дирижабль Лос-Анжелос	Германский LZ-127	Американский ZRS-4
1. Объем в куб. м	70000	105000	184500
2. Длина в м	200	235	239,5
3. Диаметр миделя в м	27,6	30,5	40,6
4. Полная высота	31	37,5	49,8
5. Подъемная сила в английск. фун.	153000	258000	403000
6. Полная нагрузка в английск. фун.	60000	–	182 000
7. Число моторов	5	5	8
8. Общая мощность моторов в л. с.	2000	2750	4480
9. Максимальная скорость в км/ч	118	128	135
10. Дальность полета при 95 км/ч	6400	9850	17700

В отношении своего внешнего вида по сравнению с другими дирижаблями оба указанные американские дирижабля не так продолговаты, а наоборот более коротки и широки. Конструкция скелета основана на тех же принципах, что и у цеппелина, и имеет 3 элемента:

1) жесткий металлический каркас, имеющий своим назначением противодействовать силам, действующим на дирижабль (подъемная сила газа, тяжесть, силы динамические и аэродинамические);

2) газовые камеры, содержащие подъемный газ;

3) внешняя оболочка из малопроницаемой металлизированной ткани, сопротивляющейся атмосферному влиянию и отражающей, а не поглощающей тепло; оболочка эта сделана с гладкой, несколько скользкой поверхностью.

Остов составляет 36 многоугольных поперечных рам (рис. 20). Они соединяются продольными балками, идущими от носа до кормы дирижабля.

На скелет, составленный таким образом, сосредоточивается давление газовых камер. Главные поперечные рамы отстоят друг от друга на расстоянии около 24 м, а между ними помещаются газовые камеры; камер этих в дирижабле 12. Продольные балки, соединяя кольцевые рамы, создают благодаря своим размерам и конструкции коридоры, дающие возможность прохода по ним вокруг дирижабля, что облегчает обслуживание и достижение сохранности. Кольцевые промежуточные рамы состоят из отдельных балок и расставлены между главными большей частью в числе 3 штук; их назначение — поддерживать поперечные балки, соединяющие главные кольцевые рамы.

Почти через всю длину дирижабля идут 3 прохода, или коридора, которые в поперечном разрезе имеют вид равностороннего треугольника. Один из этих коридоров находится в верхней части дирижабля, а 2 другие помещаются симметрично в его нижней части. В более ранних системах помещался только 1 коридор между носом и кормой дирижабля.

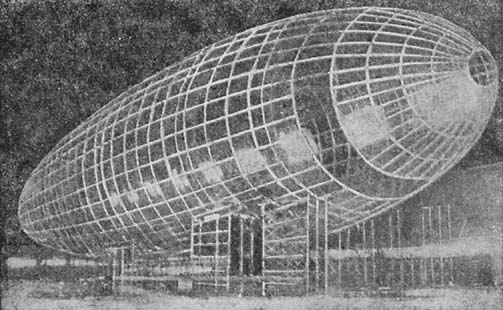

Рис. 20. Остов американского дирижабля ZRS-4.

Дальнейшей особенностью, заслуживающей внимания, являются предохранительные клапаны. Роль их заключается в том, что они должны автоматически открываться, когда давление подъемного газа от расширения под влиянием высоких температуры и барометрического давления достигнет опасной величины, и выпускать часть газа наружу. Все газовые камеры имеют такие автоматические предохранительные клапаны в своей верхней части. Доступ к этим клапанам имеется из верхнего коридора, что дает возможность легко проверять их исправность. Это важное устройство в предшествующих типах дирижаблей не было предусмотрено.

В отношении оперения дирижабля заслуживает внимания то, что управление рулями возможно как из пилотской гондолы, так и — в случае внезапной порчи тросов между рулями и гондолой — при помощи устройства, имеющегося в нижнем заднем коридоре руля направления.

Гондола, в которой сосредоточено управление дирижаблем, находится в передней нижней части его, выступая несколько наружу, но составляя с корпусом дирижабля одно целое. Предназначена она для командира и ближайших его помощников и оборудована всеми новейшими приборами аэронавигационной техники. Кабина для радиотелеграфиста и команды помещается внутри дирижабля. Помещения эти очень удобны и достаточно обширны. Радиостанция дирижабля имеет 2 передатчика с отдельными антеннами на 800 км и на 8000 км, имеется радиоприемная аппаратура.

Моторы помещаются в 4 машинных кабинах, составляющих одно целое с остовом дирижабля и расположенных по обе его стороны.

Дирижабль имеет 16 пулеметов и 5–6 самолетов.

Важное усовершенствование составляет применение косых шестеренок на выступающих наружу валах моторов, благодаря которым установка может работать не только в направлении продольной оси дирижабля (вперед и назад), но также и в направлении, повернутом к оси установки на 90° (рис. 21). Приспособление это имеет большое значение при взлете и посадке. Оно позволяет также поднять большой груз и избежать потери газа при спуске.

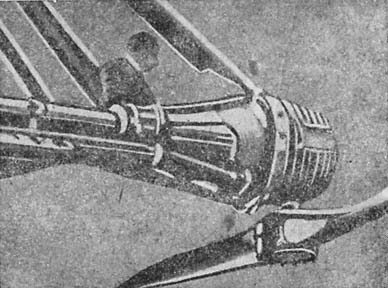

Рис. 21. Поворотная установка винта на новых американских дирижаблях.

Другое приспособление, открывающее новые технические возможности, имеет целью устранение нежелательного явления — уменьшения веса дирижабля (и увеличения подъемной силы) по мере расхода горючего на работу моторов, что вызывало необходимость выпуска дорогостоящего подъемного газа. В германском дирижабле LZ-127 этот недостаток устранен путем использования в качестве горючего для мотора — газа такого же веса, как воздух, называемого «крафтгазом». Расход такого газообразного горючего в полете не отзывается на весе дирижабля.

В американском дирижабле ZRS-4 (рис. 22) этот вопрос разрешен другим способом, а именно путем установки на моторах конденсаторов выхлопных газов. Это стало возможным благодаря тому, что химический процесс горения газолина и поглощения кислорода из воздуха приводит к обильному насыщению водяными парами отработанного газа, тем самым значительно увеличивая его вес относительно веса сожженного в моторах газолина. Это позволяет брать водяной баласт в ограниченном количестве. Правда, такие установки будут очень громоздкими и тяжелыми.

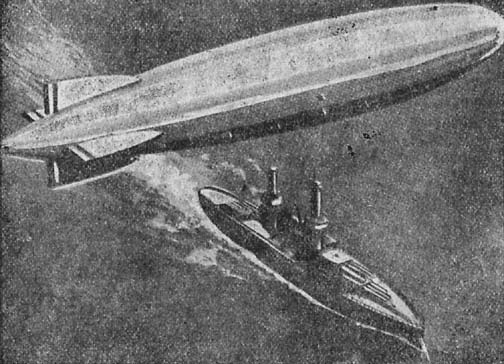

Рис. 22. Американский дирижабль ZRS-4 (Акрон) над линейным кораблем.

Одной из наиболее интересных особенностей описываемых дирижаблей является наличие на них помещения для перевозки целиком собранных самолетов. Размеры этого помещения (ангара) — 23 м длины и 18,3 м ширины на расстоянии 1/3 длины дирижабля от его носа. Раздвижные двери на дне дирижабля закрывают отверстие в виде буквы «Т», через которое может быть опущен или поднят самолет. Самолеты могут сами подцепиться (по другим данным самолеты садятся на площадку, находящуюся с верхней стороны дирижабля) или отцепиться во время полета дирижабля. Кроме того дирижабль дооборудуется корзиной, которую можно было бы выпускать на сотни метров вниз. Что касается безопасности дирижабля, то она достигнута в значительно большей степени, чем у других дирижаблей, благодаря продуманности конструкции, применению многих дополнительных усовершенствований, обеспечивающих безопасность, малой пожарной опасности и обеспечению доступа ко всем частям дирижабля.

Увеличение конструктивной устойчивости дирижабля дает ему возможность иметь:

1) быстрые вертикальные и горизонтальные изменения направления движения;

2) полет при большом угле наклона в вертикальной плоскости;

3) полет при максимальной скорости в полосе сильных порывов ветра.

Пожарная опасность сведена к минимуму благодаря применению в качестве подъемного газа — гелия, который, как известно, не горюч.

Для предупреждения воспламенения горючего (газолин) кабины, в которых оно помещается, имеют специальное оборудование. Весь дирижабль вентилируется во избежание скапливания паров газолина, а электрическая проводка специально обеспечена от возможности коротких замыканий.
