У дирижабля имеются 2 газовых клапана. Первый клапан — маневренный, находится в верхней части оболочки, а второй — автоматический, находится позади, в нижней части оболочки. Этот клапан открывается в случае возрастания давления до 40 мм водяного столба. Баллонеты в нижней части имеют воздушные клапаны, управляемые пилотом. В передней части оболочки дирижабля имеется так называемое «разрывное приспособление», позволяющее быстро выпустить газ в случае необходимости.

Гондола по своему внешнему виду похожа на фюзеляж (остов) самолета. Она имеет спруссовые ланжероны и покрыта фанерой. Гондола подвешивается к оболочке гибкими стальными тросами. На дирижабле, в передней части гондолы, установлен мотор Хорнет, 75 л. с., воздушного охлаждения. Выхлопные трубы проходят под гондолой. В гондоле кроме экипажа помещается горючее и смазочное для моторов, а также и водяной баласт.

Снизу гондола имеет специальную лыжу, прикрепленную на стальных подкосах. Лыжа сделана из ясеня и окована металлом. Назначение лыжи — предохранить от поломки пропеллер при спуске дирижабля на землю. На перилах гондолы укрепляются: гайдроп, якорь и мешки с песочным баластом. Для предохранения от электрических разрядов все металлические части дирижабля соединяются медной проволокой. Дирижабль поднимает всего 3 человека.

Обычный объем мягких дирижаблей не более 6000 куб. м. Наибольшие по объему типы мягких дирижаблей не превышают обычно 15 000 куб. м, что объясняется чрезвычайной трудностью сохранения постоянства формы дирижабля, которая растет с размерами дирижабля.

Данные современных мягких дирижаблей приведены в таблице 12.

Таблица 12. Данные современных мягких дирижаблей

Страна	Название дирижабля	Год постройки	Мотор и мощность в л. с.	Объем в куб. м	Полезный груз	Экипаж	Скорость в км/ч	Продолжительность полета в час	Назначение
Англия	АД-I	1928/29	Хорнет 75	1700	680 кг	2–3	Наибольш. 80	15
Англия	Коммершел-Эршен	1928	–	6240	–	–	Крейсерск. 56	–	Учебный
Франция	Зодиак-Вест	1925	2 Испано по 150	4000	1,7 т	–	85	–	Военный (морской)
САСШ	ТС-6	1928	2 Райт по 150	5600	1,8 т	10	96	21	Учебный
Германия.	Рааб-Катценштейн 27	–	Анзани 35	1435	0,5 т	4	70	9	Рекламный

2. Дирижабли полужесткой системы

Дирижабли полужесткой системы конструктивно отличаются от дирижаблей мягкой системы наличием жестких креплений оболочки. Эти креплении в первоначальных типах были в виде штанг, идущих вдоль нижней части дирижабля. В современных дирижаблях полужесткой конструкции полужесткость осуществляется специальной платформой, идущей по всей нижней части оболочки дирижабля. Дополнительные крепления у дирижаблей полужесткой системы, обеспечивающие большую, чем у дирижаблей мягкой системы, сохранность формы оболочки дирижабля, позволяют их строить большего размера, чем дирижабли мягких систем. Объем их достигает 50 000 куб. м. Естественно, что скорость, грузоподъемность, радиус действия, возможная высота полета и вместе с тем стоимость и сложность постройки — больше чем у дирижаблей мягкой системы (рис. 8).

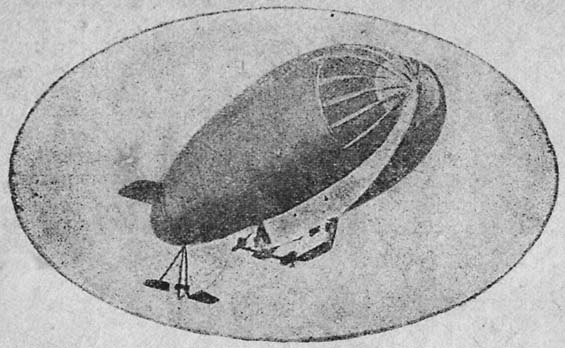

Рис. 8. Французский полужесткий дирижабль Зодиак V-10.

Общую схему устройства современного дирижабля полужесткой системы и некоторые детали устройства можно уяснить по конструкции итальянского дирижабля полужесткой системы под названием «Норвегия», известного своим полетом к северному полюсу, а также дирижабля «Италия» конструктора и водителя Умберто Нобиле. Вместо сплошной газовой камеры Нобиле ввел в своих дирижаблях несколько отсеков, сообщающихся между собой небольшими отверстиями. Носовая и кормовая часть дирижабля имеют крепления в виде закаркашивания.

В нижней части дирижабле вдоль всего его корпуса идет трехугольная ферма из стальных труб. Моторы вынесены из кабины и помещены в специальных установках, крепящихся к верхним углам фермы. Внутри фермы, образующей как бы коридор, устроены каюты для экипажа, хранится баласт, горючее, продовольствие и т. д. Назначение фермы помимо крепления — передать равномерно по оболочке тяжесть нагрузки моторов, гондолы и груза, помещаемого в самой ферме (коридоре).

В верхней части оболочки пришит пояс, от которого внутри оболочки проходят тросы для распределения подвески.

Гондола крепится непосредственно к ферме. В ней помещается капитанская рубка, каюткампания, кухня и уборная (устройство рубки — рис. 9). Воздушные баллонеты у дирижабля Нобиле помещаются внизу над рамой. Воздух в баллонеты нагнетается через отверстие в носу дирижабля автоматически в полете.

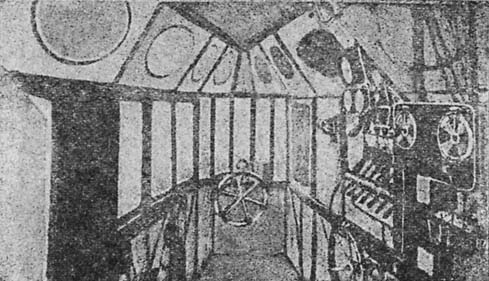

Рис. 9. Внутренний вид капитанской рубки итальянского дирижабля «Италия».

Таблица 13. Данные полужестких дирижаблей

Название дирижабля и мотор	Длина в м	Высота в м	Ширина в м	Объем в куб. м	Подъемная сила в т	Экипаж	Наибольшая скорость в км/ч
Италия
№ 1 3 мотора по 250 л. с. (Дирижабль Нобиле под названием «Италия»)	105	26	19,5	19000	25	20	100
Франция
Зодиак V-10	–	–	–	3400	–	4	95

На рис. 10 — общий вид дирижабля «Италия» в полете.

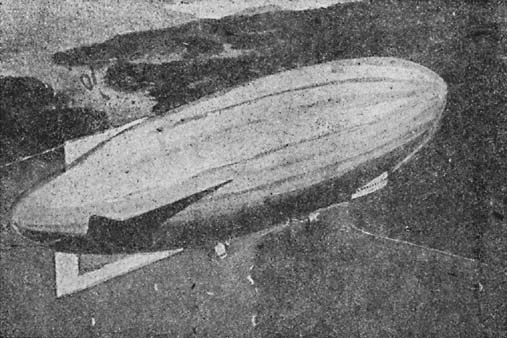

Рис. 10. Общий вид дирижабля «Италия» в полете.

3. Дирижабли жесткой системы

Главнейшее отличие дирижаблей жесткой системы это наличие жесткого каркаса (остова), благодаря которому получается возможность сохранять неизменность формы дирижабля. Каркас делается обычно из дюралюминиевых труб или полос различного вида профилей; только каркас недавно погибшего английского дирижабля R-101 был построен преимущественно из высокосортной стали. Каркас состоит из многоугольных поперечных рам, называемых шпангоутами, соединенных между собою продольными фермами, называемыми стрингерами. Пролеты, образующиеся между продольными и поперечными частями, крестообразно расчаливаются проволоками.

Металлический каркас обтягивается специальной алюминированной материей: алюминирование оболочки имеет целью уберечь ее от чрезмерного нагревания солнцем. Подъемный газ (водород или гелий) содержится в нескольких газовых баллонах с газонепроницаемой оболочкой. Таких баллонов в современных дирижаблях бывает до 20, помещаемых в специальных газовых отделениях (отсеках), на которые делится каркас дирижабля. Газовые баллоны делаются из специального материала — «бодрюша», получаемого путем обработки брюшины телят, отличающегося исключительной газонепроницаемостью и легкостью. Между шпангоутами устроена вентиляция, для того чтобы не допускать образования крайне опасного гремучего газа (смеси водорода с кислородом). На дирижабле устанавливаются 5–8 мощных многосотсильных моторов, которые помещаются в специальные гондолы, имеющие жесткую подвеску к корпусу дирижабля. Иногда один мотор устанавливается так, чтобы с его помощью дирижабль мог иметь задний ход, что бывает нужно при подходе к причальной мачте. Помещение экипажа и командирская рубка у последних типов дирижаблей находятся в передней половине внизу, ближе к носу. По всей длине дирижабля проходит внутренний коридор, в котором размещаются: бензин и масло в специальных баках, водяной баласт в мешках, запасные части для моторов, помещение для экипажа, якорные канаты и т. д. В командирской рубке сосредоточены все приборы для управления и навигации. Все рули помещаются на корме оболочки. Внешняя форма дирижаблю придается сигарообразная для того, чтобы дирижабль в полете был более удобообтекаем и тем самым вызывал меньшее сопротивление воздуха при полете. На германских военных дирижаблях в империалистическую войну 1914–1918 гг. нижняя сторона корпуса дирижабля окрашивалась в черный цвет, для того чтобы ночью дирижабль был менее заметен на фоне неба при свете прожекторов, а в верхней части дирижаблей помещались специальные кабинки для наблюдателя с пулеметом для воздушного боя с самолетами.
