Что такое явление ионизации в газах?

Ионизацией называется процесс разделения атома (или частицы) на электрон и положительный ион. Для электроники представляет интерес ионизация газа, находящегося в электрическом поле. В этом случае свободные электроны перемещаются в направлении положительного электрода (рис. 1.10), и если они обладают соответствующей энергией (напряженность электрического поля соответственно велика), то в результате их соударений с атомами газа снова возникают свободные электроны и положительные ионы, которые при своем движении могут снова выбивать электроны и т. д. Здесь имеет место лавинная ионизация, возникающая под действием сильного электрического поля.

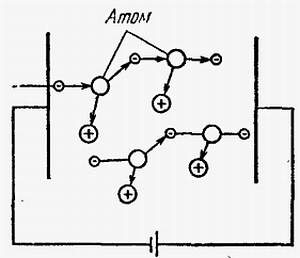

Рис. 1.10. Лавинная ионизация газа

Процесс ионизации характеризуется резким увеличением числа носителей заряда (электронов и ионов), в результате чего проводимость между электродами в лампе резко увеличивается. Одновременно с процессом ионизации в большей или меньшей степени происходит обратный процесс, называемый деионизацией или рекомбинацией, который заключается в соединении ионов с электронами.

Ионизации сопутствует свечение газа, причем цветность свечения зависит от вида газа, а яркость — от напряженности электрического поля.

Какие токи существуют в электронике и как они используются?

В электронике, как и в электротехнике, используют постоянный и переменный ток (рис. 1.11). Постоянным называется ток, который не изменяется во времени. Переменный ток изменяется как по значению, так и по направлению, причем эти изменения могут иметь разную скорость. Переменный ток может быть регулярным (синусоидальным) и нерегулярным (соответствующим человеческой речи). Наипростейшей формой переменного тока является синусоидальное колебание.

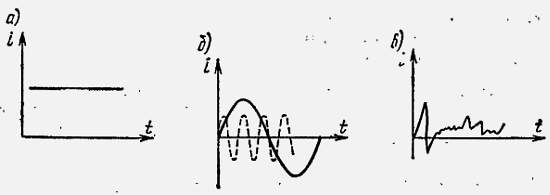

Pис. 1.11. Примеры формы токов:

_{а — постоянный: б — переменный синусоидальный медленно и быстро изменяющийся; в — непериодический}

В электронике постоянный ток чаще всего играет вспомогательную, но важную роль. Без источников постоянного тока не могло бы работать ни одно электронное устройство, так как и лампы, и транзисторы требуют питания постоянным током. Основной задачей электронных устройств является перенос и преобразование некоторой информации (сигналов звука, изображения, изменения некоторых физических величин и т. д.). В общем случае все эти сигналы переменные и могут быть представлены только переменными токами. При таком подходе постоянный ток можно считать лишь частным (предельным) случаем переменного. Большое значение в электронике имеют токи, которые резко меняются за относительно короткое время. Это — импульсные токи (колебания).

В каких единицах измеряется ток?

Ток измеряется в амперах [А]. В электронике часто пользуются в тысячу раз меньшей единицей — миллиампером [мА]. Токи, протекающие в транзисторных цепях, обычно имеют порядок нескольких сотен миллиампер. В мощных каскадах наблюдаются большие токи (единицы и сотни ампер).

В каких единицах измеряется напряжение?

Напряжение, определяющее разность потенциалов (чаще всего относительно «земли» или массы), измеряется в единицах, называемых вольтами [В]. В электронике часто пользуются в тысячу раз меньшей единицей — милливольтом [мВ] и в миллион раз меньшей единицей — микровольтом [мкВ]. В транзисторных устройствах обычно имеют дело с постоянными напряжениями от нескольких до 10–20 В и переменными напряжениями от милливольт до 10–20 В.

В каких единицах измеряется электрическое сопротивление?

Электрическое сопротивление, измеряется в омах [Ом). Один ом — это сопротивление цепи, в которой протекает ток в один ампер при напряжении, равном одному вольту. В электронике часто пользуются в тысячу раз большей единицей — килоомом [кОм] и в миллион раз большей единицей — мегаомом [МОм].

Что определяет закон Ома?

Закон Ома определяет зависимость между током и напряжением в цепи. Он гласит, что ток I, протекающий в цепи, пропорционален напряжению U и обратно пропорционален электрическому сопротивлению R, находящемуся в данной цепи.

Математически закон Ома выражается зависимостью

I = U/R, U = R·I или R = U/I.

При использовании этой зависимости следует помнить о размерности используемых единиц. Так, если ток выражается в амперах, а напряжение в вольтах, то сопротивление получаем в омах.

В каких единицах измеряется мощность электрического тока?

Мощность электрического тока измеряется в ваттах [Вт]. В электронике часто пользуются единицей, в тысячу раз меньшей, называемой милливаттом [мВт]. В электронных устройствах действуют чаще всего мощности от нескольких милливатт до нескольких десятков ватт. Мощность источников питания постоянного тока в большинстве случаев не превышает нескольких сотен ватт.

Математически мощность Р есть произведение тока на напряжение

Р = U·I

или с учетом закона Ома

Р = I²·R либо Р = U²/R.

Что мы называем источником напряжения?

Источником напряжения или точнее источником с постоянным выходным напряжением называется такой источник электрической энергии, который на своих внешних зажимах имеет постоянное, неизменное напряжение независимо от тока, потребляемого от этого источника.

Каждый источник обладает определенным внутренним сопротивлением и может быть представлен в виде последовательного соединения (рис. 1.12) идеальной ЭДС, выраженной в вольтах, и определенного внутреннего сопротивления R_г, выраженного в омах.

Рис. 1.12. Источник и внешняя цепь

Если к такому источнику подключить внешнюю цепь, то потребляемый ею ток будет идти через внутреннее сопротивление источника. На нем возникает падение напряжения тем большее, чем больше ток, — потребляемый внешней цепью. Напряжение на внешних зажимах источника равно разности ЭДС источника и падения напряжения на внутреннем сопротивлении. Поэтому внешнее напряжение может иметь постоянное значение, несмотря на изменения потребляемого тока, только тогда, когда внутреннее сопротивление источника близко к нулю. Именно такой источник будем называть источником напряжения.

Графическое изображение источника напряжения показано на рис. 1.13. На практике идеальные источники с постоянным напряжением не встречаются. Однако часто источники с внутренним сопротивлением, более чем в 10 раз меньшим сопротивлении нагрузки, можно приближенно считать источниками напряжения.

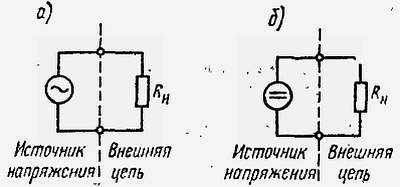

Рис. 1.13. Графическое изображение источника напряжения
