Электроника в вопросах и ответах

Что такое электромагнитное излучение?

Это распространение в пространстве электрической энергии в виде переменных электрического и магнитного полей. Связанная с этим излучением электромагнитная волна переносит электрическую энергию на расстояние. Скорость распространения электромагнитной волны в вакууме равна примерно 300 000 км/с. Электромагнитная волна характеризуется частотой или длиной полны.

Связь Между частотой f и длиной волны  в пространстве выражается следующим образом:

 = с·Т = c/f,

где с — скорость света. Если выразим в метрах, а f — в килогерцах, то  = 3·10⁵/f, а если / в мегагерцах, то  = 3·10²/f.

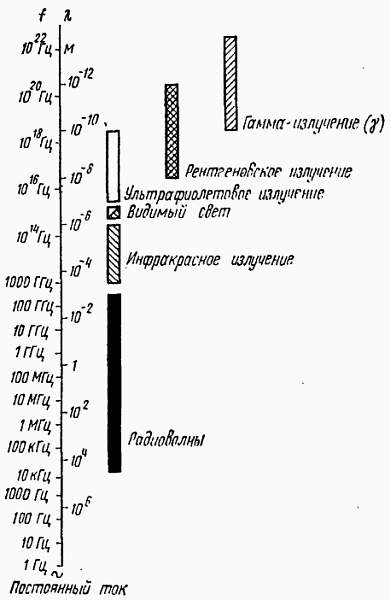

Электромагнитные волны известны и достаточно изучены в диапазоне частот практически от 0 до 10²³ Гц. Спектр электромагнитных волн приведен в табл. 2.1.

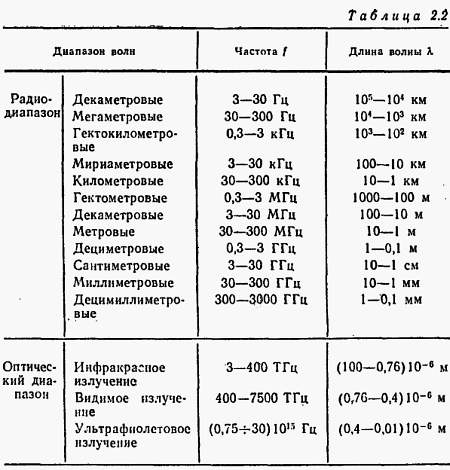

На практике для радиосвязи используются волны с частотами от 10⁴ до 10¹¹ Гц, т. е. с длиной волны  от 30 км до нескольких миллиметров. Классификация электромагнитных волн, применяемых в электронике и радиоэлектронике, приведена в табл. 2.2 [3] .

Свойства электромагнитных волн и их распространение в значительной степени зависят от длины волны.

3

Старая классификация по длине волны здесь не приводится. — Прим. ред.

Что такое звуковые волны?

Это возмущения, распространяющиеся в материальной среде, в основном в воздухе, и связанные с колебаниями частиц этой среды. Звуковые волны охватывают диапазон частот от 10–20 Гц (низкие звуки — басы) до 20 кГц (высокие звуки) и распространяются в воздухе со скоростью около 340 м/с. Это не электромагнитные волны, однако при использовании соответствующих преобразователей (микрофонов) звуковые волны легко удается преобразовать в электромагнитные волны той же частоты.

Электрический сигнал, соответствующий речи и музыке, называется акустическим сигналом или сигналом низкой частоты. Его можно усиливать, преобразовывать и передавать на большие расстояния, что невозможно осуществить при непосредственном использовании звуковых волн. Для преобразования электрического сигнала низкой частоты в звуковые волны применяют преобразователи, называемые громкоговорителями. В общем случае электрический сигнал, соответствующий звукам речи и музыки, не является периодическим сигналом и имеет нерегулярную форму.

Область науки и техники, занимающихся преобразованием акустической энергии в электрическую и обратно; а также передачей акустических сигналов, называется электроакустикой.

В каких единицах измеряется уровень звука?

Уровень звука можно выразить в единицах силы (интенсивности) звука — ваттах на квадратный метр, в единицах акустического давления в ньютонах на квадратный метр либо в единицах уровня громкости звучания — в фонах. Часто пользуются единицей, называемой децибелом и определяющей относительный уровень акустического давления, акустической мощности или силы звука.

Децибел — логарифмическая мера отношения двух численных значений акустических мощностей: число децибел равно 10 lg P₂/P₁.

Численное значение Р₁ часто называется уровнем отсчета (опорным). Человеческое ухо (так же как и глаз) реагирует нелинейно на внешние стимулы, причем отклик пропорционален логарифму возбуждения. С этой точки зрения применение децибелов очень удобно. Изменение мощности звука на 1 дБ едва ощущается ухом.

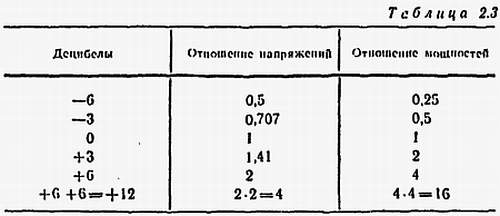

Весьма часто децибелы используют также для характеристики электрических сигналов, особенно акустических. Для уровней мощностей Р₂ относительно P₁ имеем число децибел 10 lg P₂/P₁, а для уровней напряжений U₂ относительно U₁ с учетом того, что Р = U²/R, число децибел равно 20 lg U₂/U₁. В табл. 2.3 приведены наиболее часто встречающиеся значении в децибелах и соответствующие им отношения напряжений и мощностей.

Что такое световое излучение?

Это электромагнитное излучение, лежащее в диапазоне видимого света и связанное со зрительными ощущениями человеческого глаза. Частоты световых волн лежат выше самых высоких частот радиоволн. Для передачи световых изображений на расстояние свет преобразуется в электрический сигнал путем использования соответствующих преобразователей, работающих, например, на принципе фотоэмиссии. Затем с помощью радиоэлектронных средств этот сигнал можно преобразовать и передать на большие расстояния.

Применение соответствующих электрооптических преобразователей позволяет осуществить обратную задачу, т. е. преобразование электрического сигнала в световое изображение.

Областью техники, которая главным образом занимается преобразованием света в сигнал и обратно, а также передачей этого сигнала, является телевидение.

Какие параметры определяют свет?

Качественными параметрами являются цвет и насыщение. Количественным параметром является яркость. Единицей яркости является кандела на квадратный метр, единицей освещенности — люкс. Имеются и другие величины, и единицы их измерения.

Что такое полное сопротивление?

Это электрическое сопротивление, называемое иначе комплексным или кажущимся. Оно относится к цепям переменного тока, в которых помимо элементов, представляющих действительное электрическое сопротивление R, находятся элементы цепей переменного тока, т. е. конденсаторы (С), или индуктивности (L). В этом случае результирующее электрическое сопротивление такой цепи для переменного тока называется полным сопротивлением и обозначается Z. В соответствии с законом Ома Z = U/I. Величина, обратная полному сопротивлению, называется проводимостью и обозначается Y.
