Источником тока или точнее источником с постоянным выходным током называется такой источник электрической энергии, который отдаст во внешнюю цепь ток постоянного значения независимо от падения напряжения на этой цепи, т. е. независимо от электрического сопротивления внешней цепи. Отдаваемый источником ток может иметь постоянное значение только в том случае, когда внешнее сопротивление R_н пренебрежимо мало по сравнению с внутренним сопротивлением источника R_вн. Это бывает только тогда, когда внутреннее сопротивление источника бесконечно велико. Такой источник называется идеальным источником тока.

Графически источник тока представлен на рис. 1.14. Чаще на схемах не показывают внутреннее сопротивление R_вн либо вместо резистора, включаемого последовательно с собственно источником тока, изображают идеальный источник с проводимостью (величина, обратная сопротивлению), обозначаемой Y_вн. Проводимость подключают параллельно источнику. На практике источниками тока часто считают источники, внутреннее сопротивление которых значительно больше сопротивления нагрузки, на которую работает данный источник.

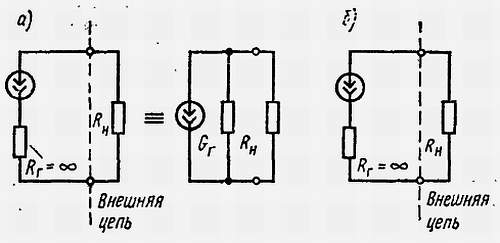

Рис. 1.14. Графическое изображение источника тока:

_{а — переменного тока; б — постоянного тока}

Что мы имеем в виду, когда говорим о согласовании источника с нагрузкой?

Если источник с некоторым внутренним сопротивлением нагрузить внешним сопротивлением, то окажется, что мощность, отдаваемая источником и выделяемая в нагрузке, будет зависеть от внешнего сопротивления. Максимальная мощность выделяется на нагрузке в том случае, когда ее сопротивление равно сопротивлению источника (рис. 1.15). Такое состояние называется согласованием нагрузки с источником.

Рис. 1.15. Зависимость передаваемой в нагрузку мощности от сопротивления нагрузки

Какие источники постоянного и переменного токов встречаются в электронике?

В электронике встречаются различные виды источников постоянного и переменного токов. Источниками постоянного тока служат батареи и аккумуляторы, используемые для питания переносной и бортовой аппаратуры, а также различные устройства электропитания. Батареи и аккумуляторы характеризуются малым внутренним сопротивлением и в большинстве случаев их можно считать источниками напряжения. У питающих устройств постоянного тока, работающих по принципу выпрямления переменного тока, внутреннее сопротивление зависит от их схемного решения, однако в большинстве случаев они близки к источникам напряжения.

Источниками переменного тока в электронных устройствах чаще всего служат транзисторные или ламповые схемы. Транзисторная схема как источник сигнала обладает сопротивлением, зависящим от типа транзистора и схемы его включения. Обычно оно колеблется от нескольких ом до нескольких мегом. Наибольшее сопротивление, которого достаточно, чтобы считать схему источником тока, можно получить при использовании полевых транзисторов или ламп типа пентода.

Какими параметрами характеризуется переменный ток?

Переменный ток можно характеризовать следующими параметрами (рис. 1.16): период или частота, амплитуда, размах или пределы изменения мгновенного значения тока, действующее значение тока, форма колебания.

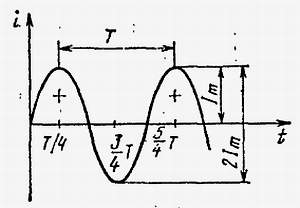

Рис. 1.16. Вид колебания переменного синусоидального тока

_{(i — мгновенное значение тока, Т — период колебаний, Im — амплитуда тока, 2Im — размах)}

В случае синусоидального колебания период Т (в секундах) соответствует расстоянию на оси времени между двумя соседними пиками (двумя положительными или двумя отрицательными). Длина волны  характеризует то же самое расстояние, но выражается в сантиметрах, дециметрах или метрах. Частота f — это величина, обратная периоду, f = 1/Т. Основная единица измерения частоты — герц [Гц] (один период в секунду). Единица, в тысячу раз большая, называется килогерцем [кГц), в миллион раз большая — мегагерцем [МГц), а в миллиард раз большая — гигагерцем (ГГц). Иногда вместо частоты определяют круговую частоту колебания, обозначаемую буквой . Между частотой f и  имеется связь:  = 2f.

Какие частоты переменного тока встречаются в электронике?

Диапазон частот, с которым сталкиваются в электронике, весьма широк и зависит от отрасли, в которой используются колебания. Он простирается от нулевой частоты, соответствующей постоянному току, до частоты в несколько десятков гигагерц и более. Частота питающей сети переменного тока в ПНР и СССР равна 50 Гц.

Речи и музыке, преобразованным в электрические колебания, соответствуют низкие, или звуковые, частоты, лежащие в диапазоне от нескольких герц до 10–20 кГц.

Телевизионному изображению, полученному в результате преобразования отраженного от объекта света в электрический сигнал, соответствуют видеочастоты, лежащие в диапазоне от 0 Гц до 5–6 МГц.

Для передачи на расстояние звуков и изображений широко используются электромагнитные волны диапазона радиочастот.

Что называется пиковым, или амплитудным, значением переменного электрического колебания?

Пиковым, или амплитудным, значением колебания называется его наибольшее значение. В случае периодически повторяющихся процессов, таких, например, как синусоидальное колебание, пиковое значение, или амплитуду, А_m определяют (рис. 1.16) на интервале времени, равном одному периоду. На таком интервале встречаются две амплитуды, отличающиеся только полярностью, — положительная и отрицательная. При записи пиковое, или амплитудное, значение переменного тока обозначают большой буквой с индексом m: U_m, I_m.

Амплитудное значение тока, действующего в электрической цепи, часто зависит от активного элемента (транзистора, лампы) схемы либо ограничено искажениями сигнала, возникающими при его прохождении через цепь.

Амплитудное значение напряжения в схеме ограничивается напряжением электрического пробоя элементов схемы.

Что называется действующим значением переменного тока?

Действующее значение переменного тока выражается значением постоянного тока, который, протекая через цепь с постоянным значением электрического сопротивления, выделяет такую же энергию, как и переменный ток, протекающий за то же самое время. Для синусоидального колебания действующее значение [1] связано с амплитудным следующей зависимостью:

1

Действующее значение периодического колебания f(t) можно выразить интегралом

Для периодического синусоидального колебания имеем f(t) = U_m·sin t, тогда U_д = (1/2)·U_m.

U_д = 0,707·U_m либо I_д = 0,707·I_m.

Действующее значение переменного тока при записи обозначается большой буквой с индексом «д», либо большой буквой I без всякого индекса.

Действующее значение напряжения питающей цепи в СССР равно 220 и 127 В. Действующее значение мощности связано с энергией, рассеиваемой в виде тепла, и определяет требования, которым должны удовлетворять элементы в схеме.
