В зависимости от конструкции и вида диэлектрика различают конденсаторы с воздушным зазором, бумажные, полистироловые, керамические, электролитические и т. п. Они имеют разные свойства и габаритные размеры, разное назначение и области применения. Конденсаторы (рис. 2.5) характеризуются в основном следующими параметрами: емкость и ее допуск, рабочее напряжение диапазон рабочих температур и температурный коэффициент емкости, потери и добротность.

Рис. 2.5. Графическое изображение постоянного (а), электролитического (б), переменного (в) и подстроечного (г) конденсаторов

Основная единица емкости — фарада [Ф]. Это очень большая емкость, и поэтому на практике обычно используют значительно меньшие единицы: 10^{– 12} Ф, 1 пФ — пикофарада, 10^{– 9} Ф — 1 нФ — нанофарада, 10^{– 6} Ф, 1 мкФ — микрофарада.

В электронике применяют элементы с емкостями от нескольких пикофарад до нескольких тысяч микрофарад. Емкость конденсатора возрастает при увеличении площади обкладок и убывает при увеличении расстояния между ними. Увеличение площади обкладок приводит к свернутой или многослойной конструкции конденсатора.

При производстве конденсаторов применяются такие же допуски и ряды номинальных значений емкости, как для резисторов. Для электролитических конденсаторов используется укороченный ряд значений.

Конструкция конденсатора ограничивает рабочее напряжение поскольку при очень большом напряжении происходит пробой диэлектрика и конденсатор выходит из строя. Интервал рабочих напряжений конденсаторов обусловлен их назначением и конструкцией.

Так, электролитические конденсаторы с емкостью порядка сотен микрофарад, используемые в цепях питания постоянного тока, предназначены для работы при напряжениях в несколько десятков или даже сотен вольт.

Диапазон рабочих температур конденсатора зависит прежде всего от вида его диэлектрика. Изменение температуры влияет также на емкость конденсатора. Это очень важно, и поэтому выбор конденсатора часто определяется температурным коэффициентом емкости, который в зависимости от используемых материалов и технологий может иметь положительное или отрицательное значение. В цепях, где важен «результирующий» температурный коэффициент, температурный коэффициент конденсатора выбирается таким, чтобы изменения емкости в функции температуры компенсировали изменения индуктивности; благодаря этой компенсации сопротивление цепи RLC остается постоянным.

Помимо емкости конденсаторы обладают некоторой собственной индуктивностью и активным сопротивлением. Наличие последнего вызывает потери, связанные с преобразованием электрической энергии в тепловую. Потери энергии в конденсаторе характеризуются тангенсом угла диэлектрических потерь tg ; величина, обратная этому коэффициенту, называется добротностью конденсатора.

Во многих применениях добротность является решающим фактором при выборе типа конденсатора. Помимо конденсаторов с постоянной емкостью существуют переменные (регулируемые) конденсаторы с плавной регулировкой емкости, обычно до нескольких десятков или сотен пикофарад. Они служат главным образом для перестройки резонансных контуров.

Определение результирующей емкости при последовательном и параллельном соединении конденсаторов поясняется на рис. 2.6.

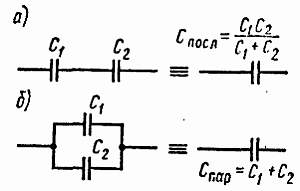

Рис. 2.6. Определение результирующей емкости при последовательном (а) и параллельном (б) соединении конденсаторов

Как рассчитывается реактивное сопротивление конденсатора?

Реактивное сопротивление конденсатора определяется по формуле

Х_с = 1/2fС.

Если емкость выражается в фарадах, а частота в герцах, то реактивное сопротивление получается в омах. Результат в омах получается также при подстановке емкости в микрофарадах и частоты в мегагерцах. Для других единиц необходим пересчет. Например, для С = 100 нФ и f = 100 кГц следует его произвести по формуле

Х_с = 1/6,28·(10²·10³)·(10²·10^{– 9}) = 1/6.28·10^{– 2} ~= 16 Ом.

Как маркируются резисторы и конденсаторы?

Существует два способа маркировки или обозначения на резисторах и конденсаторах их значений и допусков. Один из них — цветовой, второй — буквенно-цифровой.

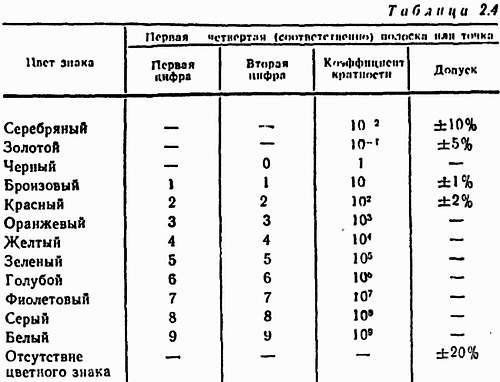

В цветовом коде (табл. 2.4) используются четыре цветные полоски или точки. Цвета первой и второй полосок определяют первую и вторую цифры, а цвет третьей полоски — коэффициент кратности для величины, выраженной в омах или пикофарадах. Последняя полоска или точка определяет своим цветом допуск на эту величину.

На рис. 2.7 приведен пример обозначения резисторов.

Рис. 2.7. Пример цветового обозначения резистора с сопротивлением 22кОм±10 %

_{1 — оранжевый (коэффициент кратности 10³; 2 — серебряный (допуск ±10 %); 3 — красный (вторая цифра) — 2; 4 — красный (первая цифра) — 2}

В буквенно-цифровом коде обозначения кратности используются буквы. Для резисторов применяют следующие обозначения кратности: 1 — буква R, 10³ — К, 10⁶ — M, а для конденсаторов; 10^{– 12} — р, 10^{– 9} — n, 10^{– 6} — . Буквы занимают место запятой десятичного знака в номинальном значении. Например, 5,9 Ом — обозначение 5R9, 59 Ом — 59R, 1,5 кОм — 1К5, 59 кОм —59К, 1,5 МОм — 1М5, а также 1,5 пФ — 1р5, 33,2 пФ — 33р2.

_{Буквенно-цифровая маркировка резисторов и конденсаторов в СССР состоит из последовательно расположенных цифр, указывающих номинальное сопротивление (емкость), буквы, обозначающей единицу измерения (кратность) сопротивления при емкости и показывающей положение запятой десятичной дроби, и буквы, обозначающей допустимое отклонение от номинального значения. Для резисторов приняты следующие обозначения кратности номинального сопротивления: Е — омы, К — килоомы, М — мегомы, Г — гигаомы, Т — тераомы, а для номинальной емкости: П — пикофарады, Н — нанофарады, М — микрофарады. Кодированные обозначения допускаемого отклонения сопротивления и емкости приведены в табл. 2.5. Например, резисторы с сопротивлением 68 Ом и 1,5 кОм и допустимым отклонением ±2 % имеют соответственно маркировку 68ЕЛ и 1К5Л, а емкость 1,5 мкф с допустимым отклонением ±20 % сокращение обозначается 1М5В. — Прим. ред.}
