В общем случае полное сопротивление состоит из двух частей — действительной и мнимой. Действительная, называемая резистивным или активным сопротивлением, обозначается R. Его значение на постоянном и переменном токе будет одинаковым. При протекании постоянного или переменного тока через активное сопротивление в нем происходит выделение тепла. Величина, обратная резистивному сопротивлению, называется активной (действительной) проводимостью и обозначается G, Единицей проводимости является сименс [См] — величина, обратная ому.

Мнимая часть полного сопротивления образует пассивное сопротивление, называемое реактивным, и обозначается — X. В реактивном сопротивлении: не происходит выделения тепла, а протекающий через него ток приводит к накоплению энергии в виде электромагнитного ноля. Наличие реактивности в цепи вызывает фазовый сдвиг между током и напряжением. Различают емкостную реактивность Х_с, сопротивление конденсатора С для переменного тока, и индуктивное сопротивление X_L — сопротивление катушки индуктивности для переменного тока. Величина, обратная реактивному сопротивлению, называется пассивной или кажущейся проводимостью и обозначается В. Численное значение модуля Z цепи переменного тока с активным сопротивлением R и реактивным сопротивлением X определяется формулой.

Какое электрическое сопротивление имеет конденсатор?

Это зависит от вида тока. Для постоянного- тока идеальный конденсатор представляет собой сопротивление (активное) R =

, не позволяющее протекать постоянному току. На переменном токе с частотой f реактивное сопротивление конденсатора С или емкостное сопротивление выражается формулой

Х_с = 1/2fС.

Если перейти от частоты f к , то

Х_с = 1/С.

Из этой зависимости следует, что емкостное сопротивление убывает с ростом частоты тока. На очень высоких частотах емкостное сопротивление стремится к нулю.

Как уже указывалось, реактивность вызывает сдвиг фазы между током и напряжением (рис. 2.1). В результате этого сдвига (для конденсатора) ток опережает напряжение на 90°.

Рис. 2.1. Сдвиг фазы между током и напряжением на емкости

Какое электрическое сопротивление имеет катушка индуктивности?

Для постоянного тока идеальная индуктивность обладает нулевым сопротивлением R = 0. Для переменного тока с частотой f индуктивное сопротивление выражается зависимостью X_L = 2fL или X_L = L, т. е. индуктивное сопротивление с ростом частоты увеличивается.

Фазовый сдвиг, вызываемый индуктивностью, таков, что напряжение опережает ток на 90° (рис. 2.2).

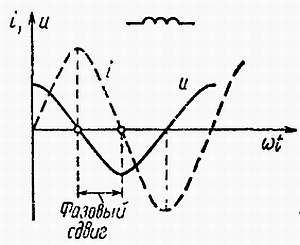

Рис. 2.2. Сдвиг фазы между током и напряжением на индуктивности

Из каких элементов состоят электрические цепи?

Элементы электронных схем можно разделить на две группы: активные и пассивные. Активными называют такие элементы, которые могут увеличивать энергию подводимого сигнала (транзисторы и лампы). Пассивные элементы не дают увеличения мощности. К ним относятся резисторы, конденсаторы, катушки индуктивности, трансформаторы, диоды [4] , переключатели и т. п.

4

Исключение составляют туннельные диоды, которые относятся к активным элементам.

Резистор как элемент схемы

Резистор — элемент схемы, вносящий в цепь определенное постоянное или переменное (регулируемое) сопротивление. Элементы с постоянным сопротивлением чаще всего изготавливают в виде проволочных и пленочных резисторов. Проволочные резисторы выполняют путем навивки провода с высоким сопротивлением на керамический корпус, а пленочные — посредством напыления соответствующих металлических сплавов на керамические столбики (цилиндрики) или трубки. Резистор (рис. 2.3) характеризуют в основном следующие параметры: сопротивление и его допуск; допустимая мощность (рассеяния).

Рис. 2.3. Графическое изображение постоянного (а) и переменного (б) резисторов

Основной единицей сопротивления является ом (Ом]. Часто используется в тысячу раз большая единица, называемая килоомом [кОм] и в миллион раз большая — мегом [МОм]. В электронике используют резисторы с сопротивлениями от нескольких ом до нескольких десятков мегом.

В СССР и ПНР в крупносерийном производстве находятся резисторы с допусками на номинальное значение ±30, ±20, ±10, ±5 % и менее. Для каждого допуска существует подобранный ряд номинальных сопротивлений. Так, для допуска ± 20 % выпускают резисторы с сопротивлениями 10, 15, 22, 33, 47, 68 Ом и сопротивлениями, полученными путем умножения этих номиналов на 0,1, 10, 100, 1000 и более. Для допусков ± 10 % ряд номинальных сопротивлений в 2 раза больше.

Аналогично стандартизованы номинальные значения максимально допустимой мощности резисторов, связанные с допустимой рабочей температурой. Различают резисторы, для которых максимальная выделяющаяся мощность при температуре окружающей среды 20 °C может иметь значения: 0,125, 0,25, 0,5, 1, 2, 3 Вт и более. Выделяющаяся мощность в резисторе, работающем в цепи, рассматривается обычно по току, протекающему в ней (Р = I²R). В случае, если в цепи течет только переменный ток, учитывается его действующее значение, а при протекании постоянного и переменного тока значение тока, требующееся для определения мощности, выделяемой в резисторе в виде тепла, определяют с учетом постоянной составляющей тока и действующего значения переменной составляющей [5] . Допустимое значение тока при определенной мощности резистора при заданной температуре окружающей среды можно рассчитать по закону Ома.

5

Результирующий ток определяется зависимостью

Помимо резисторов с постоянным сопротивлением существуют переменные или регулируемые резисторы (потенциометры). Они допускают плавную регулировку сопротивления путем вращения оси, связанном с движком, скользящим по поверхности, покрытой резистивным слоем. Изменения сопротивления в зависимости от угла поворота могут происходить по линейному, логарифмическому или экспоненциальному закону. Переменные, так же как и постоянные, резисторы могут быть выполнены проволочными или пленочными.

Реальные резисторы помимо чисто активного сопротивления обладают также некоторой собственной емкостью и индуктивностью, которые образуют паразитные реактивности. Особенно это относится к проволочным элементам. Во многих случаях применения существование реактивностей крайне нежелательно.

Определение результирующего сопротивления при последовательном и параллельном соединении резисторов поясняется на рис. 2.4.

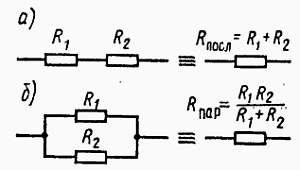

Рис. 2.4. Определение результирующего сопротивления при последовательном (а) и параллельном (б) соединении резисторов

Что можно сказать о конденсаторе как элементе цепи?

Конденсатор — это элемент, вносящий в цепь определенную постоянную или регулируемую емкость. Он состоит из двух проводящих обкладок, изолированных одна от другой диэлектриком.
