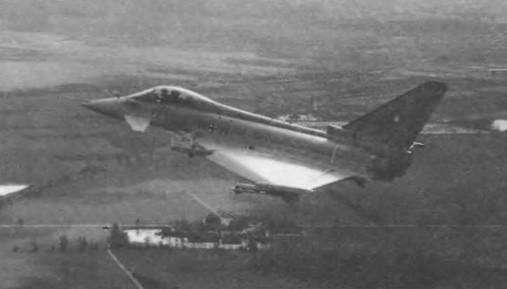

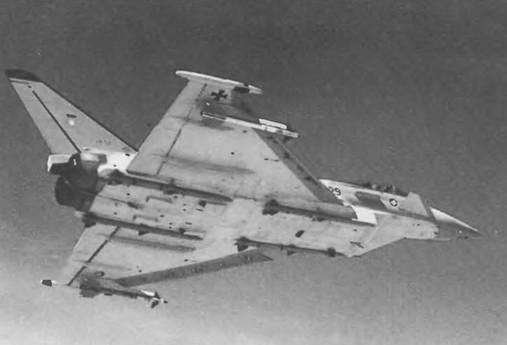

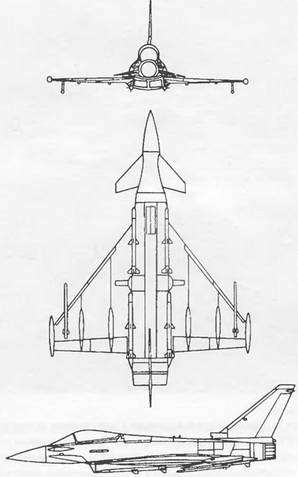

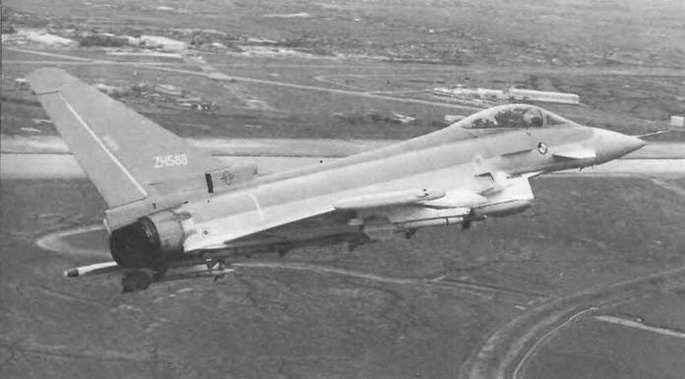

Eurofighter 2000 (EFA)
«Еврофайтер» 2000 (EFA)
Предназначен для обеспечения превосходства в воздухе на большой дальности и на сверхзвуковой крейсерской скорости полета. Находится в завершающей стадии разработки. Самолет EFA создается фирмами ВАе, МВВ, «Аэриталия» и CASA в соответствии с требованиями ВВС стран НАТО для высокоманевренного самолета, способного выполнять задачи ПВО и непосредственной авиационной поддержки.
Кабина самолета EFA с хорошим круговым обзором, оснащена цветными многофункциональными индикаторами на приборной панели и широкоугольным голографическим ИЛС. Предусмотрена система непосредственного ввода данных
Боевая нагрузка для выполнения задач ПВО значительно больше, чем для любого, состоящего на вооружении самолета. Основным оружием является управляемая ракета AIM-120 AMRAAM, в то время как на малой дальности предполагается использовать управляемую ракету AIM-132 ASRAAM с ИК-системой наведения. Самолет EFA оснащен одной пушкой. Предусмотрена унификация вооружения самолета EFA с парком самолетов «Торнадо», находящихся на вооружении ВВС Италии, Англии и ФРГ.
Исходя из требований к автономному выполнению операций самолетом EFA, применено несколько интересных конструктивных особенностей. Самолет оборудован вспомогательной силовой установкой APU, обеспечивающей автономный взлет, а посадочное шасси и шины оптимизированы для взлета и посадки на ВПП с неровной поверхностью. Предусмотрена возможность укороченного взлета и посадки, однако точные взлетно-посадочные характеристики засекречены.
Посадочное шасси усилено, так как скорость снижения во время посадки без выравнивания при заходе с большим углом атаки будет аналогична скорости снижения обычного палубного истребителя.
Экипаж, чел. 1
Скорость, км/ч:
максимальная на высоте около 10 км 1915–2020
крейсерская 650 Дальность, км:
перегоночная 3500
действия 565 Масса, кг:
максимальная взлетная 21 000
нормальная взлетная 17 000
пустого самолета 9750
Максимальная боевая нагрузка, кг 4500
Габариты самолета, м:
размах крыла 10,50
длина 14,5
Двигатель: ТРДДФ Eurojet EJ200, кгс 2 по 6120/9185.

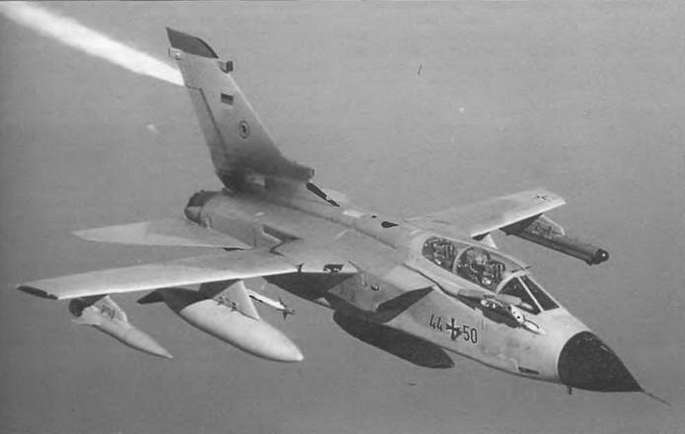

Panavia Tornado
Панавиа «Торнадо»
Предназначен для боевого патрулирования и перехвата преимущественно средних бомбардировщиков и разведчиков.
Консорциум «Панавиа Эиркрафт» был создан 16 марта 1969 г для проектирования и производства для ВВС Великобритании, ФРГ, Италии и для ВМС ФРГ всепогодного многоцелевого боевого самолета в вариантах: ADV — истребитель-перехватчик и IDS — истребитель-бомбардировщик.
Было построено девять опытных образцов Первый, собранный компанией МВВ, совершил полет 14 августа 1974 г. Название «Торнадо» для этой машины было официально утверждено в сентябре 1974 г., а 29 июля 1976 г подписан меморандум о совместном финансировании производства 809 таких самолетов Это число позднее увеличилось до 923 в связи с продажей машин партнерам из Саудовской Аравии и Омана.
Серийные самолеты Великобритании, Западной Германии и Италии совершили первые полеты соответственно 10 и 27 июля 1979 г. и 25 сентября 1981 г. Из 923 построенных машин ВВС Великобритании получили 402 самолета, включая 229 машин «Торнадо» GR Мк.1/1А (истребитель-бомбардировщик) и 173 истребителя ПВО «Торнадо» F Мк.2/3. ВВС Германии получили 247 истребителей-бомбардировщиков (включая 35 специально оборудованных для увеличения дальности действия). ВМС Германии поставлено 112 истребителей-бомбардировщиков; ВВС Италии — 100 потребителей бомбардировщиков; ВВС Саудовской Аравии приобрели 48 истребителей-бомбардировщиков и 24 истребителя ПВО Продажа восьми самолетов-перехватчиков Оману была впоследствии отменена, и самолеты достались ВВС Великобритании. На пике
производства в 1983 г. три производственных центра выпускали 110 самолетов «Торнадо» в год Последние самолеты «Торнадо» построены в 1992 г. в Германии и Великобритании В январе 1993 г. Саудовская Аравия подписала контракт на поставку еще 48 истребителей-бомбардировщиков. Этот заказ увеличил число проданных «Торнадо» до 992 экземпляров.Самолет «Торнадо» является свободнонесущим высокопланом цельнометаллической конструкции с крылом изменяемой геометрии, которое может иметь угол стреловидности 43°, что в сочетании с двумя современными турбовентиляторными двигателями Турбо-Юнион и очень сложным электронным авиационным оборудованием позволяет проникать на территорию противника в любую погоду.
Истребитель-бомбардировщик «Торнадо» имеет полностью автономную систему навигации и управления атакой, РЛС отслеживания рельефа местности и управляемую компьютером автоматическую трехканальную систему повышения устойчивости с двухкратным резервированием, включающую в себя электродистанционную систему управления полетом с автостабилизацией. Радиоэлектронное оборудование состоит из центральной БЦВМ «Спирит» 3, системы обработки данных, многорежимной РЛС AI-24 «Фосхантер», системы опознавания «свой-чужой», двух ИНС FIN 1010, линий скрытой передачи данных, приемника системы предупреждения о радиолокационном облучении, мультиплексной информационной шины, ИЛС, индикаторов на ЭЛТ с клавишными пультами управления, радионавигационной системы TACAN. Использование такого мощного электронного авиационного оборудования позволяет самолету выполнять разнообразные задачи, отвечающие требованиям четырех использующих его стран.
Вооружение состоит из двух стационарных пушек Маузер калибра 27 мм. Боевая нагрузка общей массой более 8165 кг размещается на трех подфюзеляжных креплениях и двух вращающихся креплениях под каждой консолью крыла.
После того как самолет «Торнадо» принял участие в войне в Персидском заливе в 1991 г., успешная производственная организация «Панавиа» стала моделью для предстоящей программы европейского истребителя.
Самолеты «Торнадо» состоят на вооружении ВВС Англии, ФРГ, Италии, Саудовской Аравии, Иордании и Омана.
Экипаж, чел. 2 2
Скорость, км/ч:
максимальная на высоте около 10 км 2230 2330
максимальная на высоте до 3 км 1350 1480
крейсерская 900
Практический потолок, м 21 300
Дальность, км:
перегоночная 3900 4265
действия 550–1200 560–1900
Масса, кг:
максимальная взлетная 24500 27990
пустого самолета 14090 14130
Максимальная боевая нагрузка, кг 9000 8500
Габариты самолета, м:
размах крыла 8,6/13.9 8,6/13,9
длина 16,7 18,8
высота 5,95 5,95
Двигатель, кгс:
ТРДДФ RB.199Mk.101 2 по 7260
ТРДДФ RB.199Mk.104 — 2 по 8000.

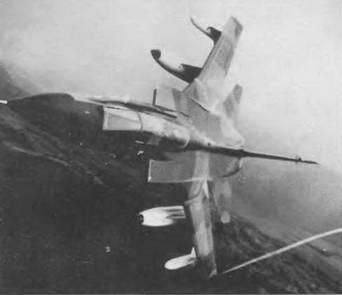

SEPECAT Jaguar
СЕПЕКАТ «Ягуар»
Предназначен для нанесения ударов по наземным целям.
В 1966 г вновь созданная совместная англо-французская компания «СЕПЕКАТ» приступила к проектированию сверхзвукового ударного истребителя под названием «Ягуар». Полет французского варианта опытного одноместного самолета тактической поддержки «Ягуар» А состоялся 23 марта 1969 г., а двухместного тренировочного самолета «Ягуар» Е — 8 сентября 1968 г. Английский вариант одноместного самолета «Ягуар» S (GR Мк.1) впервые поднялся в воздух 12 октября 1969 г., а двухместный учебно-боевой самолет «Ягуар» В (Т Мк.2) — 30 августа 1971 г. Первый полет экспортного варианта «Ягуар Интернэшнл» состоялся 16 августа 1976 г. Вариант «Ягуар Интернэшнл» в ВВС Индии известен под названием «Шамшер».
