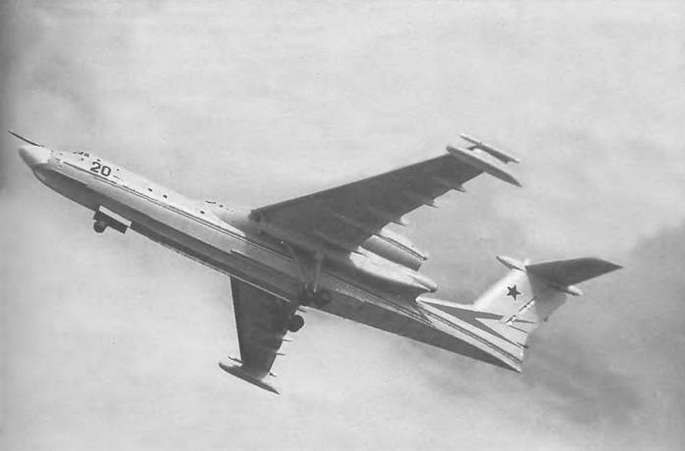

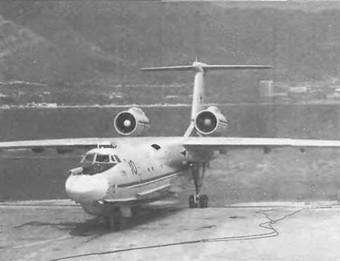

Длина разбега на сухой ВПП, м 1000
Длина пробега на сухой ВПП, м 900
Потребная длина акватории, м 3200

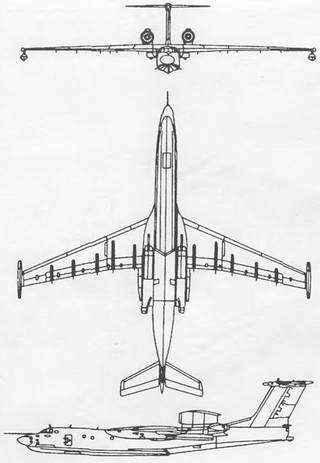

Габариты самолета, м
размах крыла 41,62
длина со штангой ПВД 43,84
высота на сухопутной стоянке 11,07
Двигатели, кгс:
ТРДД Д-30КПВ 2 по 15 000
ТРД РД-36-35АФВ 2 по 2900
А-50

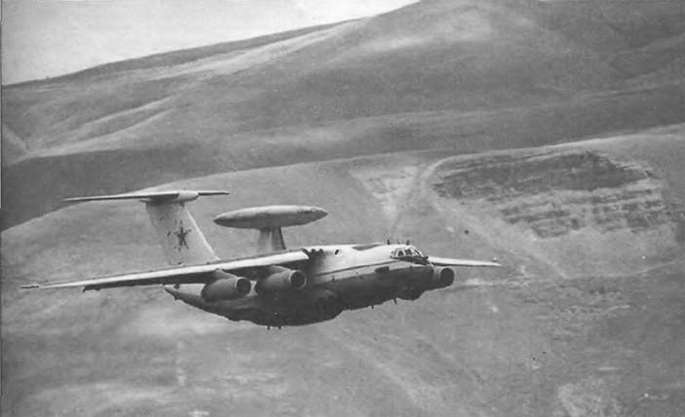

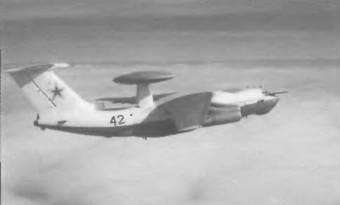

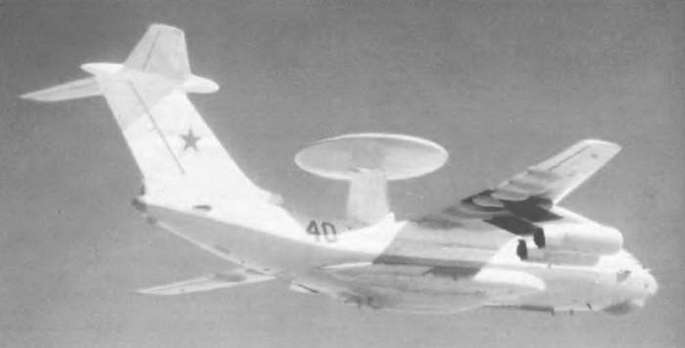

А-50 (код НАТО — «Mainstay») предназначен для обнаружения и опознавания воздушных объектов, определения их координат и параметров
Разработка А-50 началась в 1965 г. в ОКБ им. Г. М. Бериева. Создан на базе военно-транспортного самолета Ил-76МД. На вооружение войск ПВО поступил в 1984 г.
Высокие летно-технические характеристики самолета А-50 достигаются совершенной аэродинамической компоновкой базовой модели. В процессе эксплуатации оборудование самолета модернизировалось, в результате чего появилась новая модификация А-50М.
Для размещения и обеспечения эффективного функционирования радиотехнического комплекса потребовалось усовершенствовать конструкцию самолета и радикально изменить состав его бортового оборудования. А-50 представляет собой цельнометаллический моноплан с высокорасположенным крылом, размещением двигателей на пилонах и Т-образным оперением. Крыло самолета имеет умеренную стреловидность (25°) и оснащено высокоэффективной механизацией. На фюзеляже с помощью аэродинамических стоек укреплен грибовидный обтекатель бортовой РЛС диаметром 9 м.
На А-50 применено четырехопорное шасси с четырьмя колесами на каждой опоре, что позволяет улучшить проходимость самолета по грунту. Колеса передней опоры могут поворачиваться на угол 50° при маневрировании по ВПП.
На самолете установлены 4 турбореактивных двигателя Д-ЗОКП. Топливо на А-50 размещается в кессонных крыльевых баках, разделенных на 4 группы (по числу двигателей). В носовой части расположена неубираемая штанга топливоприемника. Для обеспечения электроэнергией радиотехнического комплекса на борту самолета находится мощный генератор на базе авиационного двигателя АИ-24УБЭ.
Особенностью системы управления выступает возможность перехода с бустерного управления на ручное, что позволяет сохранять управление в случае отказа всех двигателей.
Эксплуатация А-50 выявила ряд недостатков. Из-за измененной аэродинамики (по сравнению с базовой моделью) стало очень сложно производить дозаправку в воздухе. При заходе в хвост заправщику машину начинает сильно трясти в турбулентном потоке воздуха.
Комплекс ДРЛО обладает уникальными возможностями, однако уступает американскому, установленному на самолете Е-3 системы АВАКС, в дальности обнаружения целей и количестве автоматизированных каналов наведения. Аппаратура, размещенная на А-50, тяжелее американского оборудования аналогичного назначения примерно в 1,5 раза.
Однако РТК «Шмель» превосходит аналог, установленный на Е-3, по уровню выделения целей на фоне земли — это позволяет эффективно обнаруживать низколетящие цели с малой ЭПР, крылатые ракеты, самолеты «стелс». В память бортовой ЭВМ РТК «Шмель» заложены данные о спутниках, с помощью которых можно ретранслировать информацию практически на неограниченную дальность (Е-3 такой возможностью не обладает).
А-50 с РТК «Шмель» имеет в своем составе трех-координатную РЛС, аппаратуру определения государственной принадлежности, систему обработки информации и ее отображения на рабочих местах, систему цифровой связи с наземными и корабельными пунктами, взаимодействующими самолетами. Информация о целях, полученная А-50, используется для наведения истребителей и штурмовиков
и по цифровым линиям связи передается на командные пункты автоматизированных систем управления (АСУ) различных видов вооруженных сил При работе на большом расстоянии от командных пунктов для передачи данных используются ИСЗ-ретрансляторы.Кроме того. А-50 служит летающим пунктом наведения — радиолокационным постом и командным пунктом А-50 имеет возможность передавать информацию всплывающим в указанное время субмаринам Находясь на высоте 8000–10000 м, он может одновременно следить за несколькими десятками целей. Дальность обнаружения истребителя на малой высоте составляет не менее 200 км, на большой высоте — более 300 км Тактический экипаж А-50 включает 11 человек.
Для защиты экипажа от СВЧ-излучения хвостовая часть, где находится передатчик РЛС, отделена экранирующей сеткой, в иллюминаторы вставлено металлизированное стекло, а от шума экипаж предохраняют специальные наушники.
На самолете установлен ПНК, предназначенный для решения задач самолетовождения на всех этапах полета, в простых и сложных метеоусловиях, на любых географических широтах, в любое время года и суток, а также для выдачи необходимой пилотажно-навигационнои информации в специальные комплексы.
Для защиты самолета в передней и задней полусферах от управляемого и неуправляемого оружия истребителей противника используются средства РЭП (системы выброса дипольных отражателей и ИК-ловушек). Предусмотрена защита самолетов от истребителей противника за счет наведения своих перехватчиков.
Всего было выпущено около двух десятков машин.
Самолет А-50 состоит на вооружении ВВС России и Ирана.
Экипаж (смена), чел. 15(7)
Скорость, км/ч:
максимальная 850
крейсерская 750–800
Практический потолок, м 12 000
Дальность, км:
перегоночная 5000
действия 1000
Максимальная взлетная масса, кг 190 000
Габариты самолета, м:
размах крыла 50,5
длина 46,5
высота 14,676
диаметр антенны 9
Двигатель: ТРДД Д-30КП, кгс 4 по 12 000
Бе-12
Бе-12 (код НАТО — «Mail») предназначен для поиска, слежения, обнаружения и уничтожения подводных лодок в простых и сложных гидрометеоусловиях, в любое время года и суток, на удалении от мест базирования до 500 км.
Противолодочный самолет-амфибия, созданный конструкторским коллективом под руководством Г. М. Бериева, совершил свой первый полет в октябре 1960 г. Машина предназначалась для замены летающей лодки Бе-6. С 1963 г. новая амфибия стала поступать на вооружение морской авиации ВМФ.
В 1969 г. на базе Бе-12 создан поисково-спасательный самолет Бе-12ПС, а в 1976 г. на вооружение ВМФ был принят противолодочный гидросамолет Бе-12Н, отличающийся от базовой модификации усовершенствованным поисковым оборудованием.
Бе-12 представляет собой моноплан с двухлонжеронным крылом типа «чайка». Конструкция самолета цельнометаллическая, основной материал — дюраль. Лодка двухреданная. Задний редан заостренный, с водяным рулем. Крыльевые поплавки неубираемые. Вертикальное оперение двухкилевое. Шасси трехопорное, с хвостовым колесом, которое убирается в фюзеляж. Для загрузки на воде самолет Бе-12 имеет большой боковой люк в задней части фюзеляжа. Для сбрасывания груза предназначен водонепроницаемый шлюзовой люк, располагающийся за реданом.
