Подставляя вместо E_i,E_rи E_tволновые выражения при x=0 (ибо дело происходит на границе), мы получаем следующее граничное условие:

Учитывая равенство всех w и k_y , снова приходим к условию k_xE₀ + k'_xE'₀=k"_xE"₀. (33.50)

Это дает нам уравнение для величины Е, отличное от (33.48). Получившиеся два уравнения можно решить относительно E'₀ и Е"₀. Вспоминая, что k’_x=-k_x, получаем

Вместе с (33.45) или (33.46) для k”_xэти формулы дают нам все, что мы хотели узнать. Следствия полученного результата мы обсудим в следующем параграфе.

Если взять поляризованную волну с вектором Е, параллель­ным плоскости падения, то Е, как это видно из фиг. 33.7, будет иметь как x-, так и y-компоненту. Вся алгебра при этом будет менее хитрая, но более сложная. (Можно, правда, несколько уменьшить работу в этом случае, выражая все через магнитное поле, которое целиком направлено по оси z.)

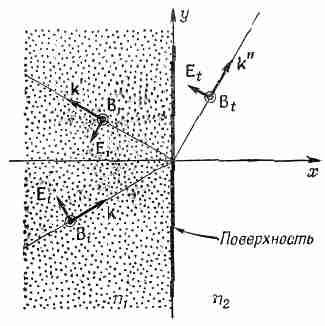

Фиг. 33.7. Поляризации волн, когда поле Е в падающей волне па­раллельно плоскости падения.

При этом мы найдем

и

Давайте посмотрим, будет ли наш результат согласовываться с тем, что мы получали раньше. Выражение (33.3) мы вывели в вып. 3, когда находили отношение интенсивностей отражен­ной и падающей волн. Однако тогда мы рассматривали только вещественный показатель преломления. Для вещественного показателя (или вещественных k) можно записать:

k_x=kcosq_i=(wn₁/c)cosq_i,

k"_x=k"cosq_t=(wn₂/c)cosq_t.

Подставляя это в уравнение (33.51), получаем

что нисколько не похоже на уравнение (33.3). Если, однако, мы воспользуемся законом Снелла и избавимся от всех n, то сход­ство будет восстановлено. Подставляя n₂=n₁(sinq_i/sinq_t) и умножая числитель и знаменатель на sinq_t, получаем

Обратите внимание, что в числителе и знаменателе стоят просто синусы (q_i– q_t) и (q_i+q_t), поэтому

Поскольку амплитуды E'₀ и E₀ измеряются в том же самом мате­риале, интенсивности пропорциональны квадратам электри­ческих полей и мы получаем тот же результат, что и раньше. Подобным же образом формула (33.53) тоже аналогична форму­ле (33.4).

Для волн, падающих перпендикулярно, q_i=0 и q_t=0. Формула (33.56) выглядит как 0/0, от чего нам пользы мало. Однако мы можем вернуться назад к формуле (33.55), согласно которой

Этот результат, естественно, применим для «любой» поляриза­ции, поскольку для перпендикулярного луча нет никакой особой «плоскости падения».

§ 5. Отражение от металлов

Теперь мы можем использовать наши результаты для пони­мания интересного явления — отражения от металлов. Почему металлы блестят? В предыдущей главе мы видели, что показа­тель преломления металлов для некоторых частот имеет очень большую мнимую часть. Давайте посмотрим, какова будет интен­сивность отраженной волны, когда свет падает из воздуха (с по­казателем n=1) на материал с n=- in_I. При этом условии уравнение (33.55) дает (для нормального падения)

Для интенсивности отраженной волны нам нужны квадраты абсолютных величин Е'₀и Е₀:

или

Для материала с чисто мнимым показателем преломления по­лучается стопроцентное отражение!

Металлы не отражают 100% света, но все же многие из них хорошо отражают видимый свет. Другими словами, мнимая часть их показателя очень велика. Однако мы видели, что боль­шая мнимая часть показателя означает сильное поглощение. Итак, имеется общее правило: если какой-то материал оказы­вается очень хорошим поглотителем при какой-то частоте, то отражение волн от его поверхности очень велико и очень мало волн попадает внутрь. Этот эффект вы можете наблюдать на сильных красителях. Чистые кристаллы самых сильных кра­сителей имеют «металлический» блеск. Вероятно, вы замечали, что на краях бутылки с фиолетовыми чернилами засохший краситель имеет золотистый металлический блеск, а засохшие красные чернила имеют иногда зеленоватый металлический оттенок. Красные чернила поглощают из проходящего света зеленые лучи, так что, если концентрация чернил очень велика, они будут давать сильное поверхностное отражение при частоте зеленого света.

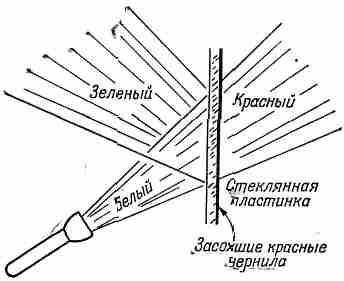

Вы можете очень эффектно продемонстрировать это. Намажь­те стеклянную пластинку красными чернилами и дайте им вы­сохнуть. Если вы направите пучок белого света на обратную сторону пластинки (фиг. 33.8), то сможете наблюдать проходя­щий красный свет и отраженный зеленый свет.

Фиг. 33.8. Материал, кото­рый сильно поглощает свет с частотой w, отражает его с той же частотой.

§ 6. Полное внутреннее отражение

Если свет идет из материала, подобного стеклу, с веществен­ным показателем преломления n, большим единицы, в воздух с показателем n₂, равным единице, то, согласно закону Снелла,

sinq_t=nsinq_i.

Угол q_t преломленной волны становится равным 90° при угле падения q_iравном некоторому «критическому углу» q_c, опре­деляемому равенством nsinq_c= l. (33.59)

Что происходит при q_i, большем, чем критический угол? Вы уже знаете, что здесь возникает полное внутреннее отражение. Но откуда оно все-таки берется?

Вернемся назад к уравнению (33.45), которое дает волновое число k"_xдля преломленной волны. Из него получилось

Но так как k_y=ksinq_i, a k=wn/с, то
