Result := hRet;

Exit;

end;

Result := FDSDDevice.SetVertexShader(D3DFVF_CUSTOMVERTEX);

end;

Таким образом, буфер вершин всегда заполняется данными о трех вершинах. Построим один треугольник. Для этого подправьте аргументы метода воспроизведения примитивов:

hRet := FD3DDevice.DrawPrimitive(D3DPT_TRIANGLELIST, О, 1);

Запустите программу и посмотрите результат: выводится один треугольник. Ничего особенного, но теперь поменяйте координаты первой и второй вершины треугольника и снова запустите программу. Экран станет чистым, ничего теперь воспроизводиться

не будет. Ошибок нет. Просто для этого режима очень важен порядок перечисления вершин треугольников. Он задает сторону примитива, которую мы наблюдаем: лицевую или изнаночную. Для лицевой стороны вершины перечисляются по часовой стрелке. Поскольку в первом случае вершины треугольника задавались именно в таком порядке, зрителю видна передняя сторона треугольника. Когда мы переставили вершины, треугольник повернулся к нам своей тыльной стороной, а задние стороны треугольников по умолчанию не воспроизводятся. Поэтому мы не получили никакого результата.

Чтобы отключить режим отсечения задних сторон треугольников, можете вставить в код функции Render следующую строку:

FD3DDevice.SetRenderState(D3DRS CULLMODE, D3DCULL NONE);

То есть мы выключаем таким образом режим отсечения. Если вторым параметром использовать константу D3DCULL_CW, будут отсекаться примитивы, вершины которых перечисляются в поле зрения по часовой стрелке, а при значении, равным D3DCULL_CCW - против часовой стрелки. Именно это значение и установлено по умолчанию. В плоскостных построениях мы не станем менять установки этого режима, а будем следить за порядком перечисления вершин треугольников.

Текстура

Теперь нам предстоит изучить одну из важнейших тем - использование растровых образов. В Direct3D имеется несколько типов (стилей) текстур. Мы изучим текстуру, подобную наклеиваемым обоям.

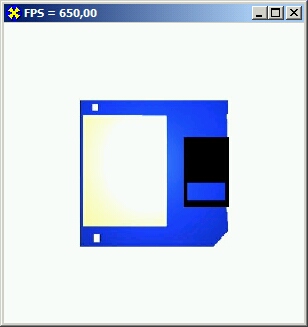

Как всегда, для изучения нового понятия нам потребуется познакомиться с новыми типами объектов и интерфейсов. И как обычно для этой книги, знакомство осуществим на конкретном примере. Сейчас им послужит проект каталога Ех06. Работа примера очень проста: на экране выводится содержимое растрового файла - картинка с изображением дискеты (рис. 8.5).

Кратко смысл программы можно описать так: на два связанных треугольника, образующих квадрат, накладывается квадратная текстура.

В списке переменных добавилась еще одна, связанная с используемым СОМ-объектом:

FD3Texture : IDIRECT3DTEXTURE8;

В начале работы ее значением устанавливается nil, а при завершении работы перед окончательным освобождением памяти вызывается метод _Reiease этого объекта.

Формат данных вершины, помимо пространственных координат, содержит еще две, связанные с наложением текстуры:

type

TCUSTOMVERTEX = packed record

X, Y, Z : Single;

U, V : Single; // Новая пара координат в формате вершины

end;

const

D3DFVF_CUSTOMVERTEX = D3DFVF_XYZ or D3DFVF_TEX1; // Новая константа

Итак, для наложения текстуры на объект для каждой вершины должны указываться текстурные координаты. Сейчас мы используем двумерную текстуру. Она представляет собой прямоугольный массив данных. Для такой текстуры в формате вершин необходимо задавать две координаты, обычно называемые U и V. Первая из этих координат ассоциирована с горизонтальной

осью текстуры, вторая, V-координата - с вертикальной. То есть для вершины, связываемой с левым нижним углом текстуры, оба эти значения должны быть нулевыми, а для вершины, к которой приклеивается правый верхний угол текстуры, оба эти значения должны быть единичными. Обращаю внимание, что эти координаты никак не связаны с пространственными координатами вершин и примитива, сам примитив не обязан иметь единичные размеры.

Константа DSDFVFJTEXI является указанием на то, что координаты текстуры задаются именно парой чисел, максимальным может быть девять координат.

При инициализации буфера вершин используем тот же прием, что и в предыдущем примере, т. е. обходимся без вспомогательного массива. Но инициализация буфера производится один раз, в самом начале работы приложения.

Квадрат располагаем в центре экрана:

function TfrmD3D.InitVB : HRESULT;

var

Vertices : ^TCustomVertex;

hRet : HRESULT;

begin

// Буфер вершин на четыре вершины квадрата

hRet := FD3DDevice.CreateVertexBuffer(4 * SizeOf(TCustomVerrex), 0,

D3DFVF_CUSTOMVERTEX, D3DPOOL_DEFAULT, FD3DVB);

if Failed(hRet) then begin

Result := hRet;

Exit;

end;

// Устанавливаем поток

hRet := FD3DDevice.SetStreamSource(0, FD3DVB, SizeOf(TCustomVertex));

if Failed(hRet) then begin

Result := hRet;

Exit;

end;

// Задаем шейдер вершин

hRet := FD3DDevice.SetVertexShader(D3DFVF_CUSTOMVERTEX);

if Failed(hRet) then begin

Result := hRet;

Exit;

end;

// Заполняем буфер данными

hRet := FD3DVB.Lock(0, 4 * SizeOf(TCustomVertex), PByte(Vertices), 0),

if Failed(hRet) then begin

Result := hRet;

Exit;

end;

// Левый нижний угол квадрата

Vertices.X = -0.5; // Координата на листе

Vertices.Y = -0.5;

Vertices.Z = 0; // Левый нижний угол текстуры

Vertices.U = 0;

Vertices.V = 0;

Inc(Vertices); // Переходим к следующей вершине

Vertices.X = -0.5; // Левый верхний угол квадрата

Vertices.Y = 0.5;

Vertices.Z = 0;

Vertices.U = 0;

Vertices.V = 1;

Inc(Vertices);

Vertices.X = 0.5; // Правый нижний угол квадрата

Vertices.Y = -0.5;

Vertices.Z = 0;

Vertices.U = 1;

V ertices.V = 0;

I nc(Vertices) ;

Vertices.X =0.5; // Правый верхний угол квадрата

Vertices.Y = 0.5;

V ertices.Z = 0;

V ertices.U = 1;

V ertices.V = 1;

R esult := FD3DVB.Unlock;

end;

Текстура создается с помощью отдельной функции, единственным аргументом которой является имя файла-прототипа:

function TfrmD3D.InitTexture (const FileName : String) : HRESOLT;

var

hRet : HRESULT;

d3dlr : TD3DLOCKED_RECT; // Вспомогательная запись

dwDstPitch : DWORD; // Шаг поверхности текстуры

X, Y : DWORD;

Bmp : tBitmap;

R, G, В : Byte;

begin

Bmp := TBitmap.Create;

Bmp.LoadFromfile (FileName);

// Создание объекта текстуры

hRet := FD3DDevice.CreateTexture (Bmp.Width, Bmp.Height, 0, 0,

D3DFMT_A8R8G8B8, D3DPOOL_MANAGED, FD3Texture);

if FAILED(hRet) then begin

Result := hRet;

Exit;

end;

// Запираем поверхность текстуры FD3Texture.LockRect(0, d3dlr, nil, 0);
