Из всего сказанного можно сделать вывод, что пока нет никаких оснований приписывать какому-нибудь одному крупному промышленно-экономическому центру Боспора производство всей массы клейменых боспорских черепиц. Нам кажется весьма возможным предположение, что это производство имело место и в Пантикапее, и в Фанагории. В этих крупных городах, больше всего нуждавшихся в данного рода строительных материалах, было, по-видимому, сосредоточено производство.

Знакомые с литературой по археологическим исследованиям Боспора могут нам поставить в вину, что мы не приняли во внимание сделанного в 1898 г., во время раскопок Пантикапея на северном склоне Митридатовой горы, открытия остатков «черепичного завода». Действительно, в отчете об указанных раскопках, производившихся под руководством К.Е. Думберга, имеется указание на то, что в районе расположения несколько ранее открытых римских терм будто бы обнаружены остатки «черепичного завода» в виде большой обжигательной печи. «Здесь нашлось, — читаем мы в отчете, — значительное количество полуобожженных черепиц и грузил, отчасти со штемпелями Завод был брошен в полном действии, быть может, при внезапном вторжении неприятеля» [316] . Это отчетное сообщение К.Е. Думберга попало впоследствии в целый ряд изданий по Боспору, сделав, таким образом, упомянутый в отчете «черепичный завод» довольно «популярным» археологическим памятником. Мы уже имели случай детально рассмотреть этот вопрос в связи с изучением керамических обжигательных печей, открытых в 1929–1930 гг. Поскольку в отчете 1898 г. сообщается об открытии обжигательной печи, составлявшей якобы принадлежность черепичного «завода», были все основания заинтересоваться этим памятником, когда велось исследование вышеупомянутых гончарных печей, обнаруженных в последние годы в Керчи и Фанагории. Так как сооружение, которое определено в отчете 1898 г. в качестве обжигательной печи, сохранилось неплохо до сих пор и входит в комплекс раскопанной территории Пантикапея, находящейся на музейном положении под охраной Керченского археологического музея, — мы имели возможность ознакомиться с этим памятником в натуре. В результате обследования пришлось констатировать полную необоснованность сделанного в отчете 1898 г. определения. Никаких признаков обжигательной печи в действительности нет; сохранившиеся три бутовые стены являются остатком постройки, не имеющей в себе решительно никаких признаков, на основании которых можно было признать ее за обжигательную печь. Очевидно, встретившееся при раскопках этого строения обилие черепиц послужило единственным основанием к тому, чтобы счесть его за печь для обжига этих изделий.

316

ОАК, 1898 г., стр. 14–15.

Перейдем теперь к непосредственному рассмотрению интересующих нас стройматериалов, т. е. боспорских кровельных черепиц. Боспорские черепицы (рис. 59 и 60) представляют собою большие плоские плиты прямоугольной формы, с бортами, выступающими по краям продольных сторон. Ширина черепиц 0,50-0,51 м, длина 0,59-0,60 м, толщина черепиц 0,02-0,025 м [317] . Борты возвышаются над верхней поверхностью черепицы на 0,04 м, имея в ширину обычно около 0,025 м. Вблизи края одной из узких поперечных сторон выступает округлый валик, тянущийся поперек черепицы от одного бокового борта к другому; валик этот имеет у своего основания толщину около 0,015 м и возвышается над поверхностью черепицы обыкновенно не больше 0,01 м. Расстояние же между ним и краем черепицы не выдерживается в одинаковой мере на всех черепицах: иногда это расстояние от края до валика, достигает 0,025 м, на некоторых же черепицах оно равняется всего только 0,015 м. Вся остальная часть верхней поверхности черепицы совершенно гладкая.

317

В каталоге Е.М. Придика указано, что плоские плитовые черепицы имеют толщину 0,06-0,07 м. По-видимому, здесь в размеры толщины включена и высота бортов, выступающих по продольным сторонам. Совершенно ясно, что называть эту меру толщиной черепицы никак нельзя.

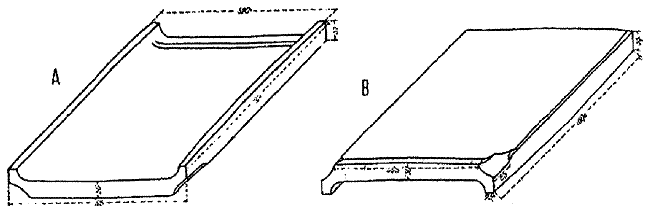

Рис. 59. Боспорская черепица (перспективный вид сверху и снизу).

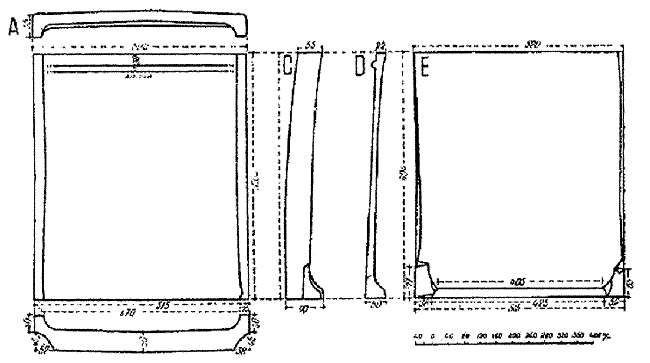

Рис. 60. Боспорская черепица (план и разрез).

Если, перевернув черепицу, посмотреть на ее изнанку, то окажется, что против валика, выступающего на наружной поверхности, обратная сторона ровная и никаких выступов не имеет, но зато у противоположного конца картина получается другая: здесь черепица имеет у самого края выступающий книзу загиб-утолщение толщиной в 0,02, который тянется не во всю ширину черепицы, а лишь на 0,38-0,40 м; происходит это в силу того, что по углам черепица имеет снизу срезы, благодаря которым нижний выступ не достигает концов черепицы, обрываясь на расстоянии 0,05-0,06 м от угловых концов. Из таких плоских черепиц и строилась кровля, т. е. вся площадь крыши получала настил из таких плит. Укладка их производилась по определенной системе, параллельными рядами. Каждый отдельный ряд черепиц, считая по вертикали, т. е. от конька крыши до нижнего ее края, укладывался таким образом, что одна черепица своим концом частично перекрывала другую. Благодаря такому накладыванию нижнего конца одной черепицы на верхний конец следующей черепицы достигалось, отсутствие щелей между концами черепиц. В пределах каждого ряда получалась ступенчатая черепичная поверхность без всяких поперечных щелей, что именно и достигалось вышеуказанным способом соединения черепиц, устранявшим простой стык их концов, куда неминуемо должна была бы попадать дождевая вода. В соответствии с указанным способом расположения черепиц, в их устройстве необходимо было предусмотреть некоторые детали, чтобы при укладке кровли одна черепица могла заходить в другую, перекрывая на некотором протяжении последнюю.

Прежде всего, нужно отметить, что верхним концом черепицы должен считаться тот, где на наружной поверхности находится поперечный валик, а нижним — тот, где имеется утолщение, образующее выступ на тыльной стороне. Нижний конец каждой черепицы закрывал некоторую часть следующей черепицы, и, чтобы это могло произойти, делались вырезы по углам у нижнего выступа, последний вдвигался в следующую черепицу, занимая на ней место между боковыми бортами так, что поперечный валик оказывался позади него. Взаимоотношение кровельных черепиц, уложенных на место, в продольном разрезе показано на прилагаемом рисунке 61. Такой способ сопряжения концов черепиц заключался в том, что черепицу накладывали на черепицу, а для того, чтобы закрыть просвет между черепицами, на нижнем их конце делался выступ, закрывавший этот промежуток. Поверхность у смежных черепиц в каждом продольном ряду отстояла одна от другой на 0,05 м. Стало быть, в общем, должна была получиться ступенчато-наклонная поверхность кровли с указанною высотою «ступенек».

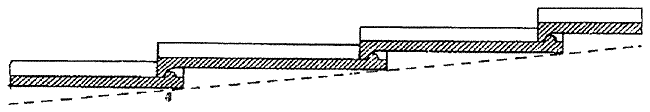

Рис. 61. Соотношение черепиц при укладке их на крышу (разрез).

Мы рассмотрели устройство плоских боспорских черепиц в связи со способом их применения при постройке кровель. Только при таком условии можно уяснить значение всех деталей в самой форме черепиц. В частности, теперь нетрудно заметить, что черепицы не имеют никаких особых приспособлений для прикрепления их к кровельной обрешетке, т. е. к той деревянной основе, на которую настилались черепицы; стало быть, боспорские черепицы относятся к тому разряду античных черепиц, которые держались на крыше главным образом благодаря трению, происходящему от их собственного довольно значительного веса. Возможно, что черепицы, расположенные у края кровли, прибивались гвоздями. Несколько боспорских черепиц, находящихся в Эрмитаже [318] , имеют дырки, которые, возможно, и служили для прикрепления черепиц гвоздями к обрешетке крыши [319] . После укладки плоских черепиц каждый вертикальный ряд их, уложенный по вышеуказанному способу, примыкал к подобным же образом образованному смежному ряду, идущему параллельно сверху вниз. Черепицы соприкасались между собою внешней стороной своих бортов, и в местах стыка продольных сторон черепиц получались швы. Достигнуть такого плотного примыкания черепиц друг к другу, чтобы в шов не проникала дождевая вода, разумеется, было невозможно. Для предотвращения попадания воды в указанные швы места стыков перекрывались специальными покрышками, которые составляли в античных постройках неотъемлемую часть кровли, образованной из плоских черепиц. Последние обычно назывались , а для второго сорта черепиц, вспомогательного значения, применялся термин , по смыслу соответствовавший русскому «покрышка».

318

Е.М. Придик, Инвентарный каталог клейм, стр. 129, №№ 47–53, и стр. 130, №№ 83–86.

319

Ср. J. Durm, Baukunst der Griechen, стр. 129, прим. 1 и стр. 201.

Боспорские калиптеры (рис. 61, а и 61, б) в разрезе имеют форму опрокинутого полукруглого желоба с граненой наружной поверхностью. Широкие грани (ширина 0,09 м) образуют два ската, внизу они переходят в узкие скошенные стороны. Максимальная ширина, калиптера 0,144, ширина основания 0,12 м, высота 0,088 м. Выжелобленное внутреннее пространство имеет в высоту 0,057 при наибольшей ширине внизу 0,088 м. Другой вариант боспорских калиптеров, представленный на рис. 61, б, имеет несколько вдавленную форму верхних скатов и совершенно вертикальные боковые грани.

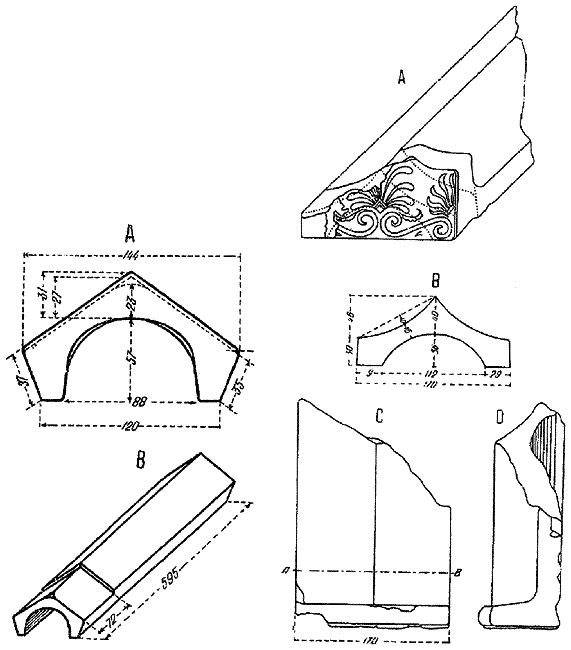

Рис. 61. Типы боспорских калиптеров.

а) слева (А — разрез, В — перспективный вид); б) справа (А — перспективный вид, В — разрез, С — вид сверху, D — вид сбоку).

При закрывании продольных стыков плоских черепиц борта последних попарно входили в желобчатое внутреннее пространство калиптера (рис. 62). Последние накладывались своими концами друг на друга. Благодаря этому получалась на всем протяжении линии стыка черепиц непрерывность перекрытия, образованного калиптерами.

Рис. 62. Перекрытие боковых стыков черепиц калиптерами (разрез).

Калиптеры, выходившие своим концом на край кровли, так наз. фронтальные черепицы (по-немецки Stirnziegel), отличались от обычных калиптеров тем, что конец, совпадавший с краем крыши и обращенный, стало быть, наружу, закрывался орнаментированным щитком (антефикс), составляющим элемент украшений венчающих частей здания (рис. 61, б).

Некоторые образцы антефиксов [320] , выделывавшихся для боспорских кровельных черепиц, показаны на рис. 63. Они сделаны, несомненно, в специальных формах, причем соединены с концами калиптеров еще в сыром виде, до обжига. Кроме наиболее часто встречающихся антефиксов с рельефными изображениями пальметок, волют, бычьей головы и т. п., было найдено несколько антефиксов с изображением головы Горгоны.

Рис. 63. Антефиксы боспорских черепиц ( 1/3 н. в.).

320

Находятся в Керченском музее.

На рис. 64 воспроизведена передняя часть (антефикс) фронтальной черепицы, представляющая лицо Горгоны. Она найдена кладоискателями на горе Митридата в Керчи и передана Керченскому музею местным коллекционером И. Терлецким. Директором Керченского музея К.Е. Думбергом эта находка была отправлена в Эрмитаж, где и хранится в настоящее время [321] . Другой экземпляр такого же антефикса, но сохранившийся лишь частично, имеется в Керченском музее. Лицо Горгоны обрамлено змеями, вплетающимися в волосы, безобразность лица, по обыкновению, подчеркнута сильно высунутым языком [322] .

321

Рапорт от 21 декабря 1898 г. № 185.

322

Ср. Н. Веселовский, Нагрудник с изображением головы Медузы, ИАК, в. 65.

Рис. 64. Антефикс с головой Горгоны ( 1/2 н. в.).

Как известно, изображение головы Горгоны, по представлениям античных греков, обладало магической силой отвращения злых духов. Придавая значение апотропея, т. е. профилактического средства, отвращающего зло, лицо Горгоны было одним из излюбленных мотивов архитектурного украшения, применявшихся с древнейших времен в виде антефиксов, как это мы и видим в данном случае [323] .

323

J. Durm, Die Baukunst, т. II, стр. 85.
