Корабли ВМФ СССР. Том 3. Противолодочные корабли. Часть 1. Противолодочные крейсера, большие противолодочные и сторожевые корабли

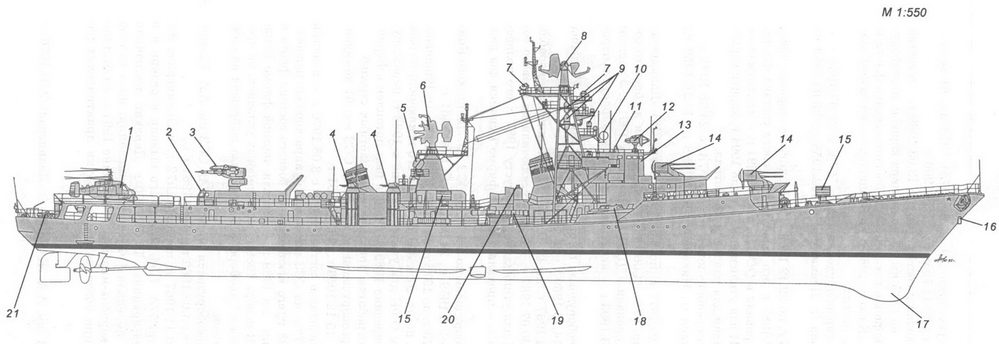

Схема наружного вида БПК Гордый (пр. 57А):

1 – ВПП; 2 – ПУ ПКР КСЩ; 3 – погреб ПКР ПСЩ; 4 – спасательный плотик; 5 – 570мм АУ ЗИФ-75; 6 – визирные колонки приборов управления стоельбой зенитного калибра (ПУС ЗК) «Фут-Б-2»; 7 – АП РЛС ПУС ЗК «Фут-Б-2»; 8 – 533-мм ТА; 9 – АП радиопеленгатора АРП-50; 10 – АП РПС ХараГl7- А П?ЛС Тзаря» обеспечения ПУТС «Звук-57»); 12 – АП навигационной РЛС «Нептун»; 13 – стабилизированный визирный пост ПУС ЗК «Фут-Б-2»-'l4 – ходовой мостик15 – ходовая рубка; 16 – РБУ-2500; 17 – обтекатель антенны ГАС «Титан-2»; 18 – командирский катер; 19 – 533-мм ТА ПТА-53-1134; 20 – визирная колонка СУАО «Рысь»; 21 – охранительное устройство БОКА-Ду.

Пр. 61, пр. 61М и пр. 61МП – 12 (20)

Основные тактико-технические элементы

Водоизмещение, т:

– стандартное 3550( 11*) или 4010( 12*)

– стандартное 4510( 11*) или 4975( 12*)

Главные размерения, м:

– длина наибольшая (по BЛ) 144,0 (132,0) или 146,2 (134,5)( 12*)

– ширина корпуса наибольшая (по BЛ) 15,8 (14,0)

– осадка средняя 4,6 или 4,87( 12*)

Экипаж, чел. (в т. ч. офицеров) 266 (22)( 11*)

Автономность по запасам провизии, сут 10 или 25 ( 12*)

Энергетическая установка:

– тип газотурбинная с работой ГТД на линии валов через редуктор

– количество х тип ГТД (суммарная мощность, л. с.) 4 х ДЕ59 или ДН59 (72 000)

– количество гребных валов х тип движителей 2 х ВФШ

– количество х тип (мощность источников тока ЭЭС, кВт 4 х ГТГ (по 600) + 2 ДГ (по 200)

Скорость хода, уз:

– полная 34( 13*) или 35,5( 14*) или 32( 12*)

– экономическая 18

Дальность плавания, мили

– ходом 33 узла 1520

– ходом 18 узлов 2700

Вооружение:

Комплекс противокорабельных ракет.

– тип «Термит»( 12*)

– количество ПУ х направляющих (тип ПУ) 4 х 1 (КТ-15М-БРК)

– боезапас 4 ПКР (П-15М)

– СУО «Коралл-М»

– тип «Уран»( 15*)

– количество ПУ х направляющих (тип ПУ) 2 х 4 (КТ-184)

– боезапас 8 ПКР ЗМ24

Зенитный ракетный комплекс:

– количество х тип 2 х «Волна-М» или 1 х «Ураган»( 16*)

– количество ПУ х направляющих (тип ПУ) 2x2 (ЗИФ-101) или 1 х 1 (ЗС90)( 16*)

– боезапас 32 ЗУР В-601 или 24 ЗУР 9М38( 11*)

– количество х тип СУО 2 х «Ятаган» или 1 х ЗР90( 16*)

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 2 x 2 – 76/60 (АК-726) или 1 х 2 – 76/60 (АК-726)( 17*)

– боезапас 2400 выстрелов

– количество х тип СУАО 2 х «Турель» (MP-105)

– количество АУ х стволов (тип АУ) 4х 1- 30-мм (АК-630М)( 18*)

– боезапас 12 000 выстрелов

– количество х тип СУАО 2 х «Вымпел-А» (MP-123)

Противолодочное:

– количество ТА х труб (тип ТА) 1x5 (ПТА-53-61) или 1 х 5 (ПТА-53-1123/2)( 19*)

– боезапас 5 торпед 53-65К и СЭТ-65

– ПУТС «Тифон-61» или «Тифон-61М»

– количество РБУ х стволов (тип РБУ) 2 х 12 – 213-мм (РБУ-6000)

– боезапас 192 РГБ-60

– количество РБУ х стволов (тип РБУ) 2x6 – 305-мм (РБУ-1000)( 20*)

– боезапас 48 РГБ-10

– ПУСБ «Буря»

Авиационное:

– количество х тип вертолетов 1 х Ка-25ПЛ

– оборудование ВППл светотехническое

Радиоэлектронное:

– ПОТО «Планшет-61»

– количество х тип РЛС обнаружения ВЦ 2 х «Ангара» (МР-310)( 21*)

– количество х тип РЛС обнаружения ВЦ и НЦ «Кливер» (МР-500) + 1 х «Ангара-А» (МР-310А)( 22*)

– система оповещения о лазерном облучении «Спектр-Ф»( 23*)

– комплекс средств РЭБ «Старт»( 18*)

– станция РТР «Бизань-4Б» или «Залив» (МРП 13-14)

– станции постановки активных помех «Краб-11» + «Краб-12»

– количество х тип навигационных РЛС 2 х «Волга» или 2 х «Вайгач-Наяда» в обеспечении трех АП7

– количество ПУ х труб (тип ПУ) СППП ПК-16 (4 х 16 – 82-мм)( 18*) или ПК-16 (4 х 16 – 82-мм) + ПК-10 (8 х 10 – 122-мм) «Смелый-П»( 23*)

– ГАС кругового обзора с антенной в опускаемом подкильном обтекателе «Титан» (МГ-312)

– ГАС целеуказания «Вычегда» (МГ-311)( 18*)

– ГАК с антеннами в подкильном и буксируемом обтекателях «Платина» (МГК-335)( 18*)

– СОТС МИ-110К + МИ-110Р

– МНК МНК-300( 23*)

( 11* ) Для ВПК пр. 61.

( 12* ) Для ВПК пр. 61М и пр. 61МП.

( 13* ) В соответствии с тактическим формуляром.
