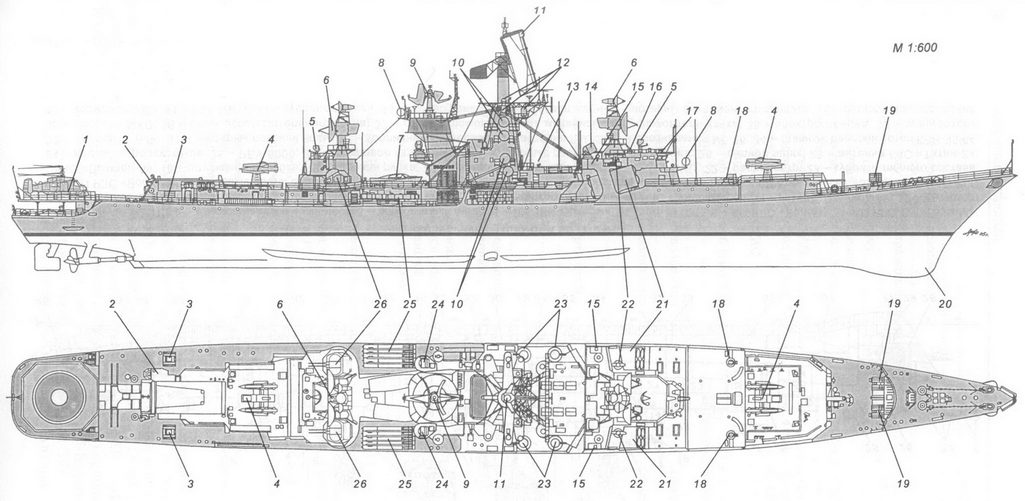

Схема наружного вида БПК пр. 1134А:
1 – вертолет Ка-25ПЛ; 2 – стартовый командный пост; 3 – РБУ-1000; 4 – ПУ ЗРК «Шторм»; 5 – АП РЛС «Волга»; 6 – АП РЛС СУ «Гром-М»; 7 – командирский катер; 8 – АП радиопеленгатора АРП-50Р; 9-АП РЛС «Ангара-А»; 10-АП станций «Гурзуф А» и «Гурзуф Б»; 11 – АП РЛС «Восход»; 12-АП станции РТР «Залив»; 13 – визирная колонка СУАО «Вымпел-А»; 14 – АП РЛС СУАО «Вымпел-А»; 15 – ходовой мостик; 16 – оптический перископический визир ходовой рубки; 17 – ходовая рубка; 18 – ПУ НУРС СППП ПК-2; 19 – РБУ-6000; 20 – обтекатель антенны ГАС «Титан-2»; 21 – ПУ ПЛРК «Метель»; 22 – стабилизированный пост ТВ системы наблюдения за ближней надводной обстановкой МТ-45; 23 – 30-мм АУ АК-630М; 24 –

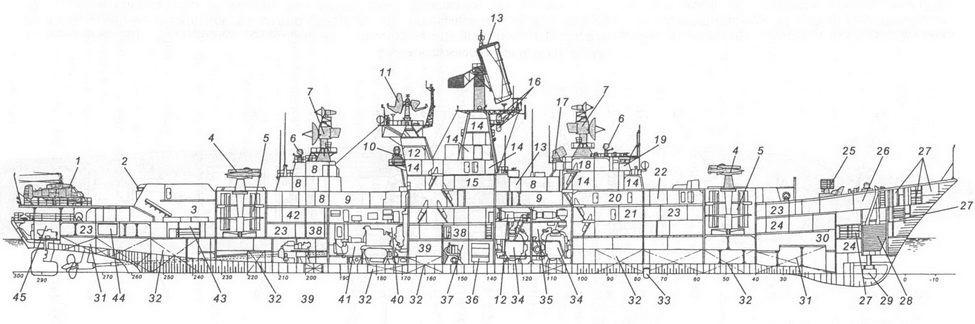

Продольный разрез БПК пр. 1134А:
1 – вертолет Ка-25ПЛ; 2 – стартовый командный пост; 3 – вертолетный ангар; 4 – ПУ ЗРК «Шторм»; 5 – погреб ЗУР; 6 – АП РЛС «Волга»; 7 – АП РЛС СУ «Гром-М»; 8 – боевые посты и выгородки высокочастотных блоков СУ «Гром-М»; 9 – штормовой коридор; 10 – АП РЛС СУАО «Барс»; 11 – АП РЛС «Ангара-А»; 12 – дымоход; 13 – АП РЛС «Восход»; 14 – боевые посты и выгородки высокочастотных блоков РТВ; 15 – офицерская кают-компания; 16 – АП станции РТР «Залив»; 17 – АП РЛС СУАО «Вымпел-А»; 18 – штурманская рубка; 19 – ходовая рубка; 20 – коридор офицерских кают; 21 – ГКП и БИЦ; 22 – радиоцентр; 23 – кубрики личного состава; 24 – посты гидроакустиков; 25 – РБУ-6000; 26 – шпилевое отделение; 27 – кладовые различного назначения; 28 – цепной ящик; 29 – антенна ГАС «Титан-2»; 30 – погреб РГБ-60; 31 – цистерны пресной воды; 32 – топливные цистерны; 33 – антенна ГАС ЗПС и опознавания МГ-26; 34 – главный паровой котел КВН-95/64; 35 – носовое МКО; 36 – отсек вспомогательного котла; 37 – отсек вспомогательных механизмов и успокоителя качки; 38 – электростанция; 39 – энергоотсек; 40 – кормовое МКО; 41 – ТЗА ТВ-12; 42 – кубрик старшин; 43 – погреб авиационного боезапаса; 44 – цистерны авиационного топлива; 45 – румпельное отделение.
Большой противолодочный корабль пр. 1134А (шифр «Беркут») разработан Северным ПКБ под руководством В.Ф. Ани- киева и является развитием пр. 1134, а точнее реализацией первичного замысла. Корабли данного типа предназначались для поиска и уничтожения подводных лодок противника в удаленных районах Мирового океана, противолодочной и противовоздушной обороны своих сил судов на переходе морем от атак подводных лодок и самолетов противника. В отличие от прототипа на пр. 1134А вместо ПКРК П-35 установили ПЛРК «Метель» (в процессе модернизации кораблей был заменен на ПЛРК «Раструб-Б»), вместо ЗРК «Волна» – универсальный ЗРК «Шторм», вместо РЛС «Кливер» и «Ангара» – РЛС «Восход» и «Ангара-А», а вместо ГАС «Титан» и «Вычегда» – ГАС «Титан-2», антенная система которой размещалась в носовом бульбовом обтекателе. Кроме того, на кораблях пр. 1134А изначально стояли на вооружении артиллерийские комплексы АК-630М. На основе опыта эксплуатации вертолета на пр. 1134 ВППл на пр. 1134А разместили выше на одну палубу (что позволяло избегать забрызгивания и заливаемости вертолета), а ангар выполнили полуутопленным с подачей вертолета из ангара на ВПП при помощи специального подъемника.
На кораблях пр. 1134А в максимально возможной степени использовали предложения по снижению физических полей, уровня помех ГАС и воздушного шума. Была повышена экономичность и надежность главной энергетической установки. Грубое наведение ПЛУР в горизонтальной плоскости осуществлялось маневрированием корабля. По мнению специалистов БПК пр. 1134А вполне отвечал предъявляемым к нему требованиям. Однако, из-за стремления сохранить без изменений раз- мерения пр. 1134 (главным образом по наибольшей ширине корпуса, предельно допустимой для постройки в закрытом эллинге ССЗ им. А.А. Жданова), размещение вооружения, ряда механизмов и личного состава оказалось стесненным.
Всего в период с декабря 1969 г. по декабрь 1977 г. советскому флоту передали 10 больших противолодочных кораблей пр. 1134А, которые были построены на ССЗ им. А.А. Жданова в Ленинграде. На первых кораблях серии отсутствовали АРЛС артиллерийских комплексов АК-630М. На всех БПК пр. 1134В во время проведения среднего ремонта модернизировали ПЛРК «Метель» в ПЛРК «Раструб-Б». Одновременно, на тех кораблях, где их не было, установили СУАО «Вымпел» для 30-мм АУ, а на Адмирал Исаков, Василий Чапаев и Адмирал Макаров – системы космической навигации «Шлюз» (АДК-ЗМ) и комплекс космической связи «Цунами-БМ» с аппаратурой в новой надстройке перед фок-мачтой.
Кронштадт*(зав. № 721). ССЗ им. А.А. Жданова (г. Ленинград): 11.1966 г.; 2.1968 г.; 12.1969 г.
Входил в состав СФ. 24.06.1991 г. был исключен из боевого состава флота и передан ОФИ для утилизации. В 1992 г. корабль полностью разоружили, а в 1994 г. его корпус продали частной фирме
Индии для разделки на металл.Адмирал Нахимов*(зав. № 723). ССЗ им. АА. Жданова (г. Ленинград): 15.01.1968 г.( 31*); 15.04.1969 г.; 13.12.1971 г.
Входил в состав СФ. 1.03.1989 г. корабль вывели в резерв и в Росте поставили в средний ремонт. 31.01.1991 г. из-за отсутствия средств на продолжение ремонта Адмирал Нахимов вывели в резерв и передали ОФИ на долговременное хранение. 4.11.1991 г. корабль исключили из списков флота и до конца 1994 г. в Мурманске разобрали на металл.
Адмирал Исаков(зав. № 722). ССЗ им. А.А. Жданова (г. Ленинград): 1.1968 г.; 11.1968 г.; 12.1970 г.
Входил в состав СФ. С 1.03 по 31.07.1972 г. корабль оказывал помощь вооруженным силам Египта. С 4-го по 9.08.1973 г. и с 2-го по 6.12.1982 г. он с дружественным визитом посетил порт Гавана (Куба), а с 7-го по 10.12.1982 г. – порт Сьенфуэгос (Куба). С 9.10.1986 г. по 27.08.1990 г. в Мурманске Адмирал Исаков прошел средний ремонт, во время которого ПЛРК «Метель» модернизировали в ПЛРК «Раструб-Б» и установили систему космической навигации «Шлюз» (АДК-ЗМ). 30.06.1993 г. корабль исключили из боевого состава флота и передан ОРВИ для утилизации.
Адмирал Макаров(зав. № 724). ССЗ им. А.А. Жданова (г. Ленинград): 23.02.1969 г.( 32*); 22.01.1970 г.; 25.10.1972 г.
Входил в состав СФ. С 24-го по 29.09.1974 г. корабль с деловым визитом посетил порт Гавана (Куба), а с 2-го по 6.12.1974 г. – порт Касабланка(Марокко). С 31.03.1983 г. по 24.12.1985 г. в Мурманске он прошел средний ремонт, во время которого ПЛРК «Метель» модернизировали в ПЛРК «Раструб-Б» и установили систему космической навигации «Шлюз» (АДК-ЗМ). 3.07.1992 г. Адмирал Макаров, из-за износа материальной части и отсутствия средств на проведение ремонта, исключили из боевого состава флота и передали ОРВИ для утилизации. В 1993 г. его полностью разоружили, а в начале 1994 г. – продали частной фирме Индии для разделки на металл.
( 31* ) По другим данным 7.1967 г.
( 32* ) По другим данным 3.1968 г.

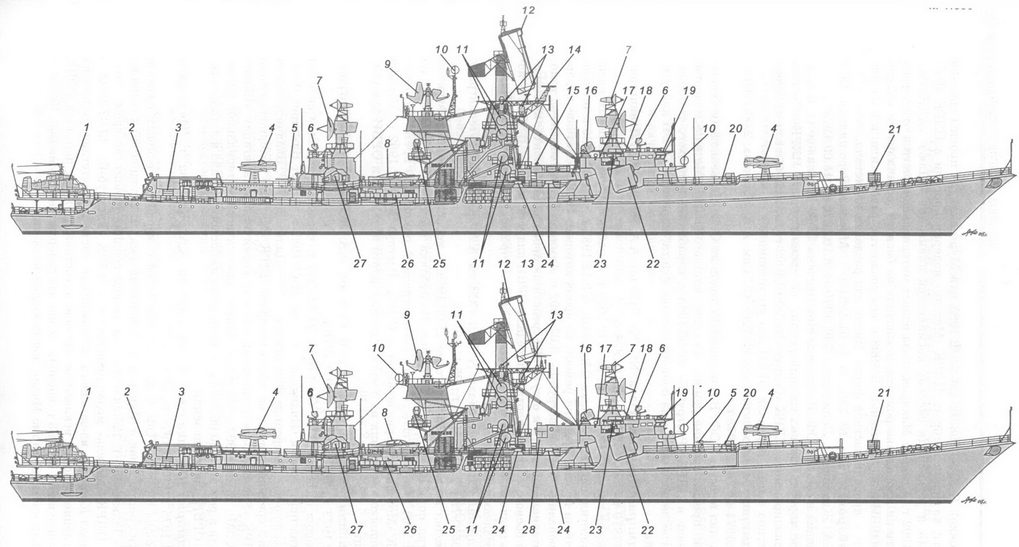

Схема наружного вида БПК Маршал Ворошилов по состоянию на июль 1987 г. (вверху) и БПК Василий Чапаев по состоянию на декабрь 1989 г. (внизу):
1 – вертолет Ка-25ПЛ; 2 – стартовый командный пост; 3 – РБУ-1000; 4 – ПУ ЗРК «Шторм»; 5 – 45-мм салютная пушка; 6 – АП РЛС «Волга»; 7 – АП РЛС СУ «Гром-М»; 8 – командирский катер; 9 – АП РЛС «Ангара-А»; 10 – АП радиопеленгатора АРП-50Р; 11 – АП станций «Гурзуф А» и «Гурзуф Б»; 12 – АП РЛС «Восход»; 13 – АП станции РТР «Залив»; 14 – АП РЛС «Дон-2»; 15 – визирная колонка СУАО «Вымпел-А»; 16 – АП РЛС СУАО «Вымпел-А»; 17 – ходовой мостик; 18 – оптический перископический визир ходовой рубки; 19 – ходовая рубка; 20 – ПУ НУРС СППП ПК-2; 21 – РБУ-6000; 22 – ПУ ПЛРК «Метель»; 23 – стабилизированный пост ТВ системы наблюдения за ближней надводной обстановкой МТ-45; 24 – 30-мм АУ АК-630М; 25 – АП РЛС СУАО «Барс»; 26 – 533-мм ТА ПТА-53-1134; 27 – 57-мм АУ АК-725; 28 – помещения системы космической навигации «Шлюз».
Хабаровск(зав. № 725, до 24.01.1991 г. – Маршал Ворошилов.). ССЗ им. А.А. Жданова (г. Ленинград): 7.03.1970 г.; 8.10.1970 г.; 15.09.1973 г.
Входил в состав ТОФ. В середине 80-х годов на СРЗ «Дальзавод» (г. Владивосток) корабль прошел средний ремонт, во время которого ПЛРК «Метель» модернизировали в ПЛРК «Раструб-Б». 29.10.1992 г. корабль вывели из боевого состава флота, передали ОРВИ для утилизации.
Адмирал Октябрьский(зав. № 726). ССЗ им. А.А. Жданова: 2.06.1969 г.; 21.05.1971 г.; 28.12.1973 г.
Входил в состав ТОФ. В середине 80-х годов на СРЗ «Дальзавод» (г. Владивосток) прошел средний ремонт, во время которого ПЛРК «Метель» модернизировали в ПЛРК «Раструб-Б». 30.06.1993 г. корабль из-за плохого технического состояния вывели из боевого состава флота, передали ОРВИ для утилизации.
Адмирал Исачеиков(зав. № 727). ССЗ им. А.А. Жданова (г. Ленинград): 30.10.1970 г.; 28.03.1972 г.; 5.11.1974 г.
Входил в состав СФ. С 2-го по 6.12.1974 г. корабль с дружественным визитом посетил порт Касабланка (Марокко). С 3.12.1982 г. по 1.08.1986 г. в Кронштадте он прошел средний ремонт, во время которого ПЛРК «Метель» модернизировали в ПЛРК «Раструб-Б». 3.07.1992 г. Адмирал Исачеиков, из-за износа материальной части и отсутствия средств на проведение ремонта, исключили из боевого состава флота и передали ОРВИ для утилизации. В 1993 г. корабль полностью разоружили, а в марте 1993 г. – продали частной фирме Индии для разделки на металл.
