На верхней палубе в центральной части судна по бортам на своих шлюпбалках находились паровой катер (с корпусом из дуба) и 2 сосновые шлюпки (спасательная и «ледянка»). [рис. 048]
Одесский ледокол можно считать первым в России портовым судном такого типа без вспомогательного парусного вооружения, с единственной стальной мачтой. На мачте была оборудована специальная площадка («бочка», «воронье гнездо»), из которой велось наблюдение за ледокольными работами, здесь же установлен прожектор. Кстати, на фок-мачте «Гайдамака» тоже имелась подобная «бочка». В начале XX в. специальные площадки на мачтах оборудовали и на тех портовых ледоколах, которые при постройке их не имели (в том числе, например, на «Ледоколе I» и «Муртайе»).
В кормовой части на жилой палубе располагались: кают-компания (салон), 4 каюты «для начальствующих лиц» (капитана, судового механика и 2 помощников), а также двойная каюта для прислуги, буфет, ванна, клозет и ледник. В носовой части находились каюты боцмана, 2 рулевых, лоцмана, двойная запасная каюта,
Силовая установка одесского ледокола состояла из паровой машина тройного расширения пара с поверхностным холодильником и 2 ординарных стальных 4-топочных котлов (рабочее давление 10,6 атмосфер). В котельном отделении установили вспомогательный паровой котел, который вырабатывал пар для всех вспомогательных механизмов, балластной помпы, парового отопления и электроосвещения.
Гребной вал был на 60 %, а другие валы и трущиеся части на 35 % прочнее, чем положено по нормам Ллойда. Гребной винт имел съемные лопасти (муфту и 4 лопасти из литой стали).
С 8 декабря 1899 г «Ледокол III» [39] приступил к ледокольной работе в порту. Летом следующего года Одесская дума постановила передать «городской ледокол» и все расходы по его содержанию и ремонту МПС {110} . Таким образом, одесский ледокол, так же как и николаевский, оказался в ведении сначала временной портовой комиссии, затем Отдела портов МПС, а с 1905 г. – Отделе портов МТиП. В период летней навигации «Ледокол 3» действовал главным образом как морской буксир, в частности для перевода из одного порта Черноморско-Азовского бассейна в другой судов землечерпального каравана. Иной раз комфортабельное судно использовали для служебных целей – поездок высокопоставленных чиновников МПС и других ведомств.
39
В периодической литературе того времени ледокол нередко упоминался как «Одесса», однако во всех официальных изданиях, в том числе и в справочниках «Русский торговый флот. Список судов..» на соответствующий год, значился как «Ледокол III».
110
РГИА, ф. 95, оп. 3, д. 1423, л. 7, 8.

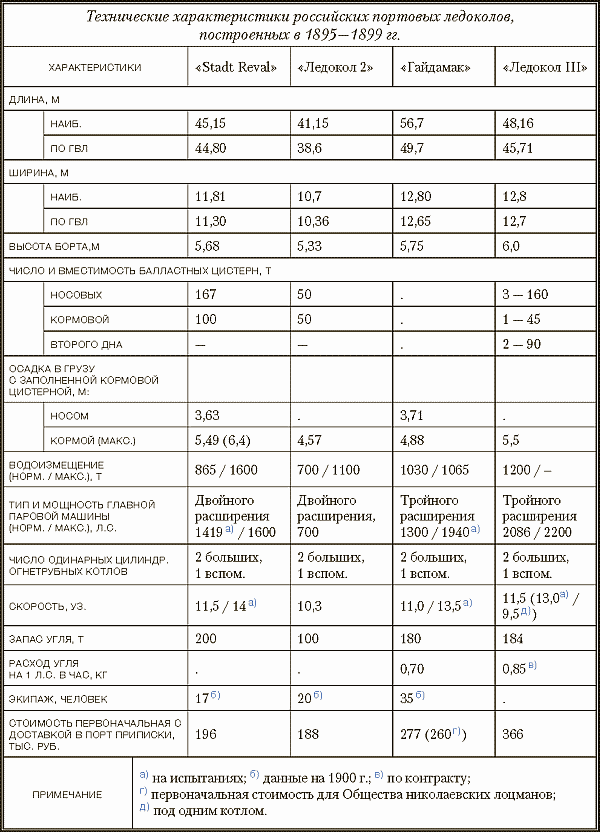

Таблица 7

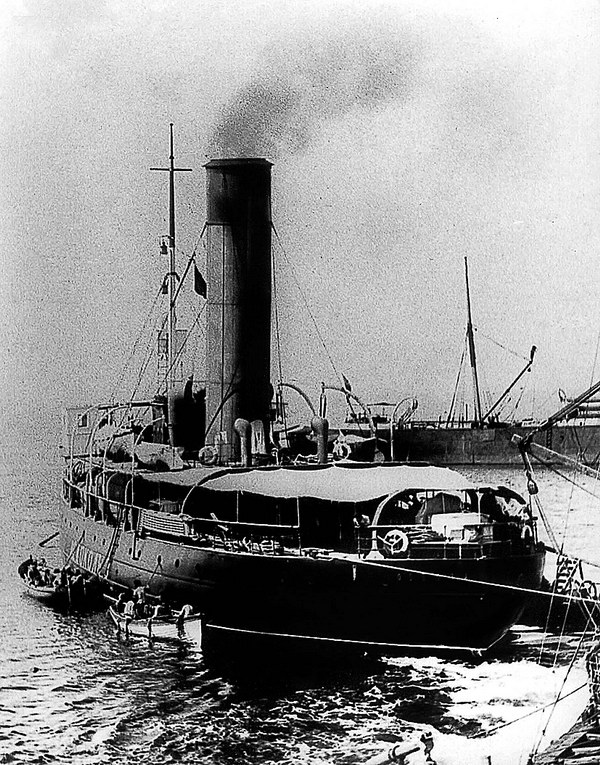

Рис. 046 а. «Ледокол 3»

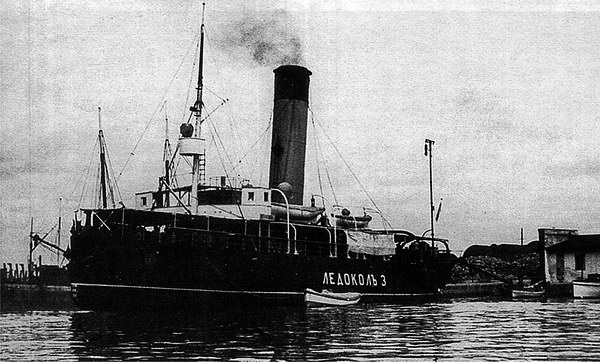

Рис. 046 б. «Ледокол 3»

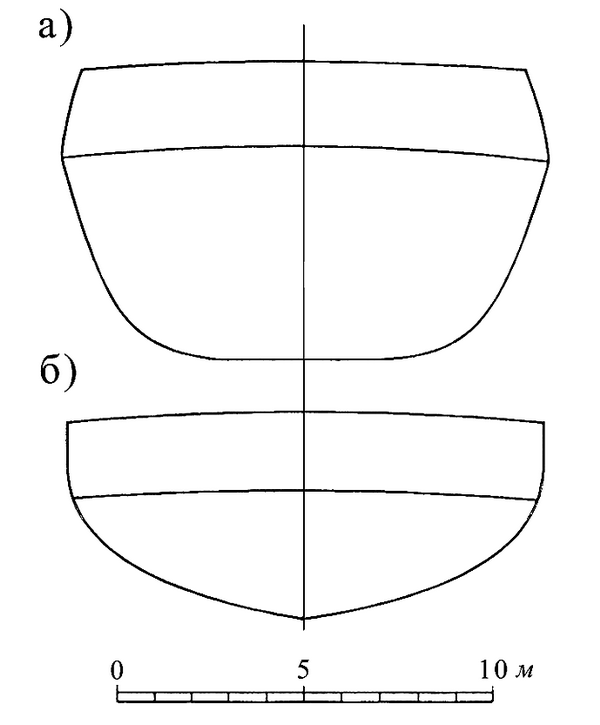

Рис. 047. Мидель-шпангоут ледоколов: а) «Ледокол 3»; б) «Гайдамак»

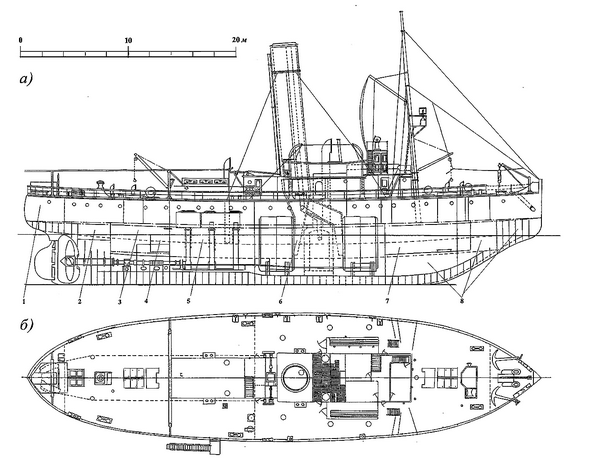

Рис. 048. «Ледокол 3»: а) продольный разрез, б) верхняя палуба 1 помещение для запасов, 2 балластная цистерна, 3 грузовой трюм, 4 цистерна для пресной воды, 5 машинное отделение, 6 котельное отделение, 7 грузовой трюм, 8 балластные цистерны
§ 5. «Аванс» и «Саратовский ледокол»
Несмотря на совершенствование конструкций портовых ледоколов, появлявшихся в российских водах в последнее десятилетие XIX в., форму Штейнгауза использовали не только в «Гайдамаке», но еще в 2 портовых ледоколах «гамбургского типа» – финском «Авансе» и волжском «Саратовском ледоколе». [табл. 8] ; [рис. 049]; [рис. 050]

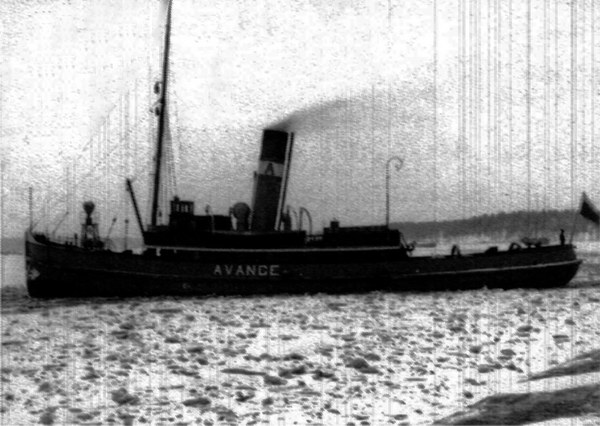

«Аванс» обязан своим появлением жителям финского г. Або (ныне Турку), которые решили наладить круглогодичное морское сообщение с портами Европы. С этой целью в 1898 г. они создали специальное частное ледокольное акционерное общество «Аванс» («Avance»), которое заказало заводу «Ховальдверке» в Киле (Германия) построить ледокол мощностью 1300 л.с. для Або. Этот второй финский ледокол вступил в строй в 1899 г. и получил наименование «Avance» («Аванс»). По конструкции он был почти точной копией немецких «айсбрехеров».
Ледокол работал вполне исправно и к началу Первой мировой войны продолжал обслуживать район Абоского порта. Принадлежал он местному городскому самоуправлению.
По мощности силовой установки, размерам и предназначению «Саратовский ледокол» – первый ледокол специальной постройки, появившийся на Волге, тоже можно считать портовым.
В 1894 г. прорабатывался вопрос о Саратовской железнодорожной переправе через Волгу для Рязано-Уральской ж. д. Первоначально предполагалось построить для этой переправы
мощный ледокольный паром. Однако из-за габаритов шлюзов водной системы, через которую это судно собирались доставить на Волгу, а также из-за сложных условий на месте работы решено было построить 2 специализированных судна. Так, в 1895 г. появились большой железнодорожный паром «Саратовская переправа» (с ледовыми подкреплениями), доставлявший за рейс 24–30 ж. д. вагонов, и «Саратовский ледокол»., обеспечивавший работу парома в зимнее время и перевозивший пассажиров {111} . Оба судна построили в Англии на верфи фирмы «Сэр В. Г. Армстронг, Митчел и Ко» в Ньюкастле на р. Тайне {112} .111
Афанасьев Н. Датские ледоколы и железнодорожные паромы // Морской сборник. 1898. № 11.
112
РГАВМФ, ф.17, оп. 1, д. 147, л. 28.
Ледокол и паром снабдили идентичными силовыми установками. На каждом стояли по 2 одинаковые паровые машины типа компаунд общей мощностью 1400 инд.л.с., питаемые паром от двух 4-топочных горизонтальных котлов. Каждая машина работала на свой винт. Отапливались котлы нефтью (мазутом), а вместимость цистерн для топлива составляла около 33 т. Разумеется, что судам, работавшим в одном месте на реке, больших запасов топлива не требовалось.
По конструкции и форме корпуса «Саратовский ледокол» в общих чертах напоминал гамбургский «Айсбрехер» с характерной параболической носовой оконечностью и скругленным ахтерштевнем. Основную крепость корпусу придавали мощные шпангоуты, поставленные в носовой части судна (на 18 м от форштевня) через 380 мм, далее шпация составляла около 480 мм {113} . Ледовая обшивка имела толщину 25, остальная – 13–19 мм {114} . [рис. 051]
113
Там же.
114
Иванченко И. А., Платонов Е. В. Железнодорожные переправы. М., 1949. С. 38–39.
Конструктивной особенностью ледокола являлось наличие продольной водонепроницаемой переборки на всю длину корпуса, предусмотренной в проекте для разделения судна надвое при транспортировке на плаву от Петербурга до Саратова по речным водным системам. Соответственно ледокол имел в каждой «половинке» по одной машине с 2 котлами и дымовой трубой.
Корпус парома по ватерлинии от носа до кормы имел ледовый пояс шириной 2,0 м, стальные листы которого были толщиной 19 мм. Шпация в носовой части составляла 0,45, а на остальном протяжении – 0,6 м.
В 1895 г. суда пришли из Англии в Петербург своим ходом. Затем их доставили на Волгу с помощью барж. Корпуса судов разобрали на части (понтоны), ограниченные водонепроницаемыми переборками. Ледокол был разделен на 2 части по диаметральной плоскости, у парома каждая такая часть делилась еще на 2 понтона. Понтоны транспортировали на баржах, причем части (половинки) ледокола баржи лишь придерживали для увеличения остойчивости {115} .
Особенность комплекса Саратовской переправы состояла в том, что погрузка и разгрузка вагонов производились на железнодорожные пути, расположенные на берегах разной высоты: перепад достигал 18 м. При подходе к высокому берегу с помощью гидравлического механизма, установленного в носовой части парома, 2 вагона на 2 платформах одновременно поднимали на 8 м и передавали на аналогичный агрегат, установленный на суше {116} . В период навигации паром «Саратовская переправа» перевозил в сутки до 160 вагонов, в зимнее время – 120. Погрузка или разгрузка вагонов производилась в течение 45 минут.
115
Там же; К. Саратовская переправа // Русское судоходство. 1896. № 3. С. 115–116.
116
Там же.
Зимой «Саратовский ледокол» поддерживал канал чистой воды между берегами на пути парома. Ледокол с разбега преодолевал волжские торосы высотой до 1,5 м и шел во льду толщиной 30 см со скоростью 5–6 км/ч.
В 1909 г. для усиления переправы был построен на Сормовском судостроительном заводе второй паром «Переправа Вторая», подобный первому {117} . Паромы и ледокол проработали на Волге до конца 40-х гг. XX в.
117
Летчфорд 3. Третий паром «Сталин» // Водный транспорт. 1925. № 10. С. 646.
