Ледокольный флот России 1860-е – 1918 гг.

В 1904 г. портовики заказали еще 4 «удальца» для Петербурга, Ревеля, Риги и Таганрога. Петербургский «Орешек» собирала фирма Дж. Пульмана в столице, «Ригу» строил местный завод Ланге, а остальные два – «Либаву» для Ревеля и «Горгипию» для Таганрога – финские судостроители Сандвикского завода в Гельсингфорсе {147} . Через 4 года Отдел портов Министерства торговли и промышленности (МТиП) заказал в Риге на заводе Ланге еще 2 «удальца» – «Лебедин» для Архангельска и «Ногайск» для Бердянска. [рис. 064 а]

147

Русский торговый флот. Список судов к 1 сентября 1904 г. СПб., 1905.

В 1914 г. были построены для Владивостокского торгового порта в Шанхае буксир «Славянка» {148} , а в Одессе для МТиП 4 винтовых буксирных парохода «Березань», «Скиф», «Чурубаш» и «Язон». В 1915–1916 гг. в Або были построены для балтийских торговых портов еще 4 однотипных ледорезных буксира («Дуло», «Ствол», «Тумба», «Цапфа») несколко меньших размеров. Все они являлись модификацией типа «Удалец».

Известно, что финские и шведские судостроители до 1914 г. построили еще ряд ледорезных пароходов по хорошо зарекомендовавшему себя проекту. Однако точно выяснить, кто являлся заказчиком этих судов и где они затем эксплуатировались довольно сложно, так как и размеры пароходов, и конкретная мощность машины на каждом из них зачастую отличались от прототипа. Например, явно «удальцами» были частные ледокольные буксиры «Славный» и «Кронштадт», работавшие в Кронштадского порту. Первый из них, принадлежавший компании «В. Радау и К^о», – построили в 1906 г., а второй, принадлежавший купцу К. И. Цеттерстрему, – в 1909 г., причем оба в Гётеборге {149} . [рис. 064 б]

148

Русское портостроительство в период войны 1914–1918 гг. // Труды отдела водного строительства. Материалы по торговым портам. Вып. 7. Л., 1924.

149

Котлин. 1909. № 94 от 28 апреля.

Всего в период с 1895 по 1914 гг. было построено не менее 38 судов типа «Удалец», в том числе 1 крепостной буксир («Пушкарь»), 2 спасательно-лоцмейстерских судна для С.-Петербургского общества лоцманов, 18 портовых судов Морского ведомства, 15 буксиров-ледорезов МПС и МТиП (включая пароходы «Евгений» и «Таврида») и 2 частных. В 1914–1916 гг. вступили в строй еще 8 подобных буксиров, переоборудованных в тральщики.

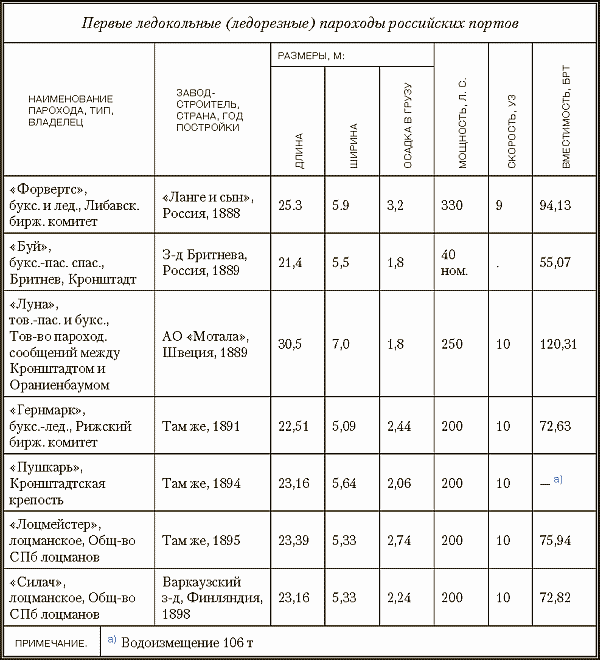

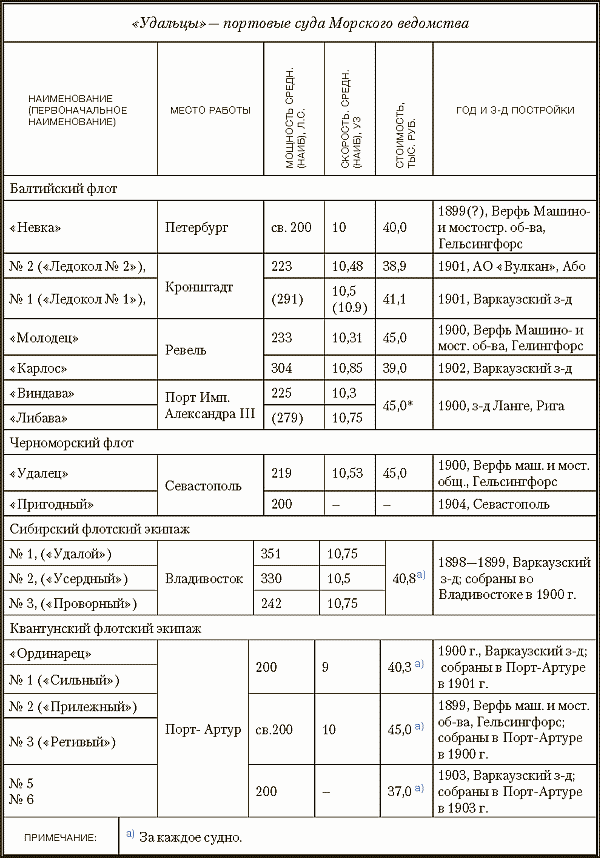

Таблица 10

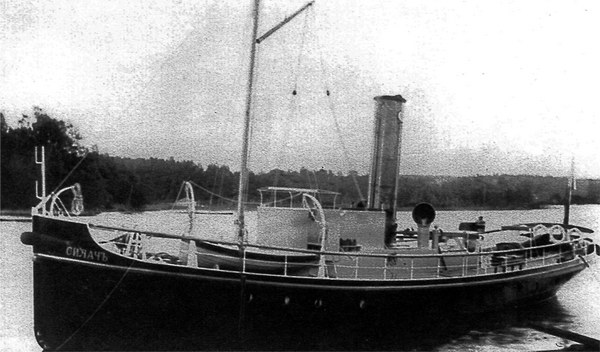

Рис. 059. Лоцмейстерское судно «Силач»

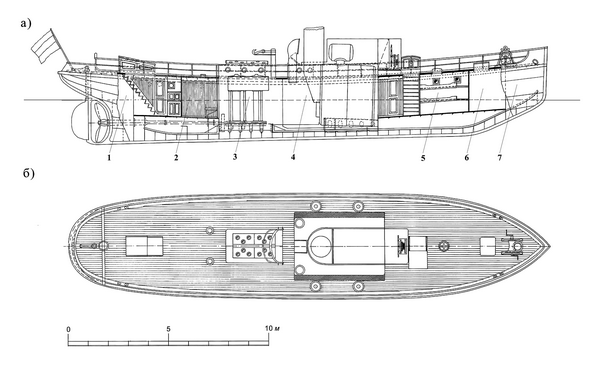

Рис. 060. Лоцмейстерское судно «Силач»: а) продольный разрез, б) палуба

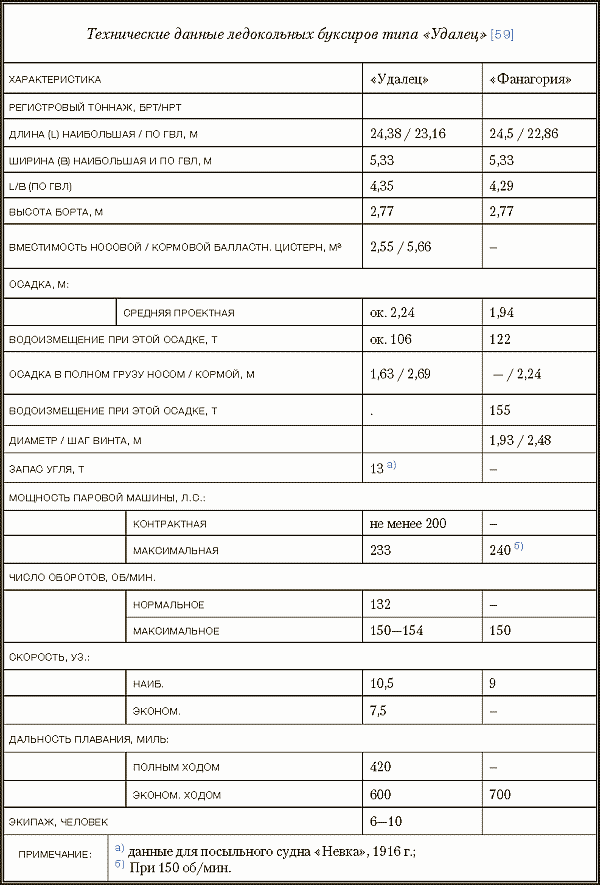

Таблица 11

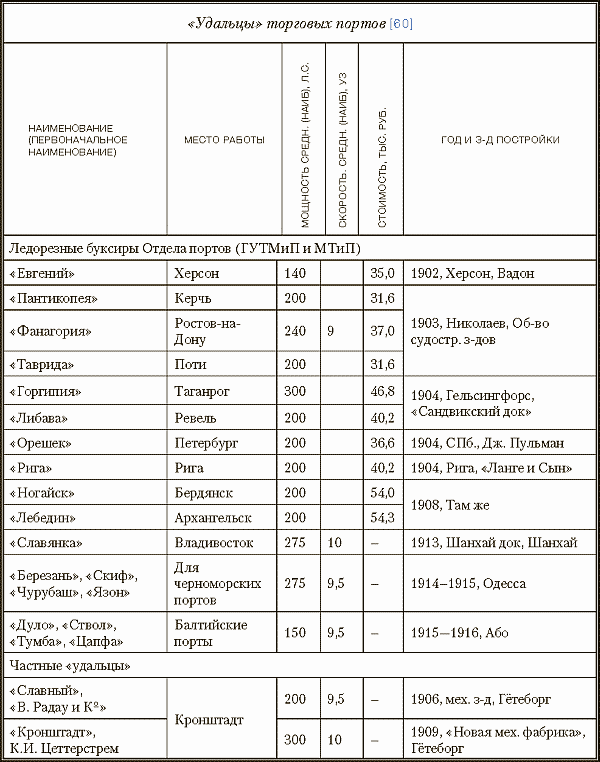

Таблица 12

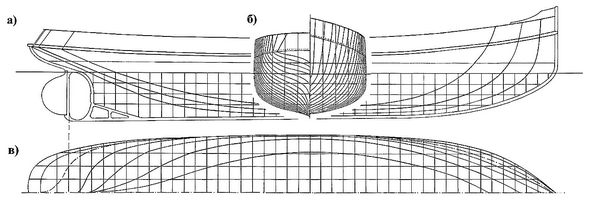

Рис. 061 а. Буксир-ледорез типа «Удалец» «Фанагория»; теоретический чертеж, проекции: а) – «бок», б) – «корпус», в) – «полуширота»

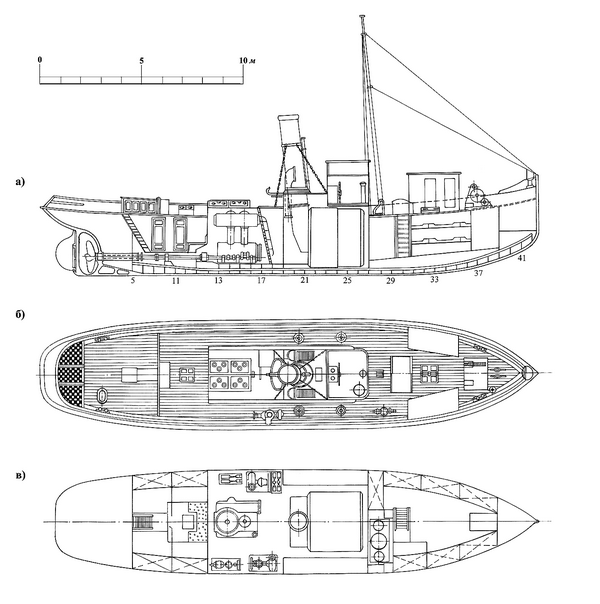

Рис. 061 б. Буксир-ледорез «Фанагория»: а) – продольный разрез, б) – вид сверху, в) – платформы и трюм

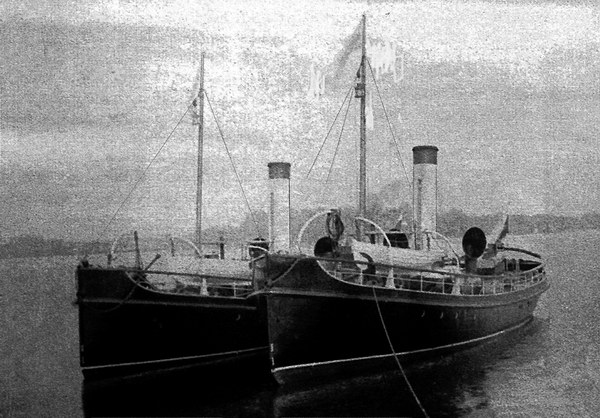

Рис. 062. Портовые суда «Удалец» и «Молодец» на рейде Свеаборга. 1900 г.

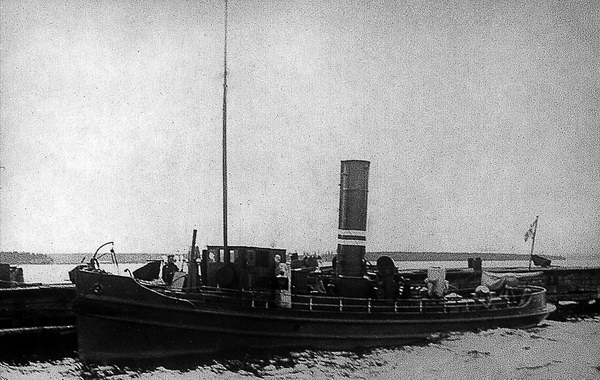

Рис. 063. Портовое судно № 1 («Ледокол № 1») в Кронштадтском порту. 1917 г.

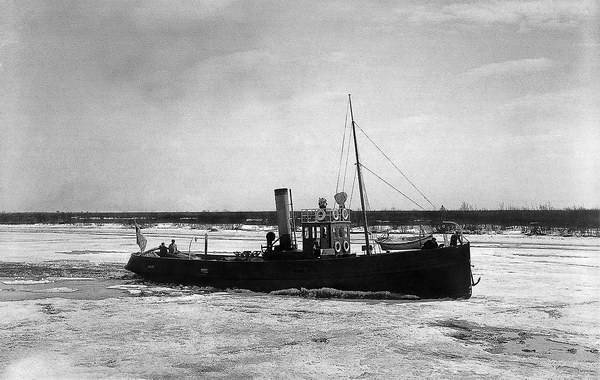

Рис. 064 а. «Буксир-ледорез» Архангельского порта «Лебедин» на Северной Двине

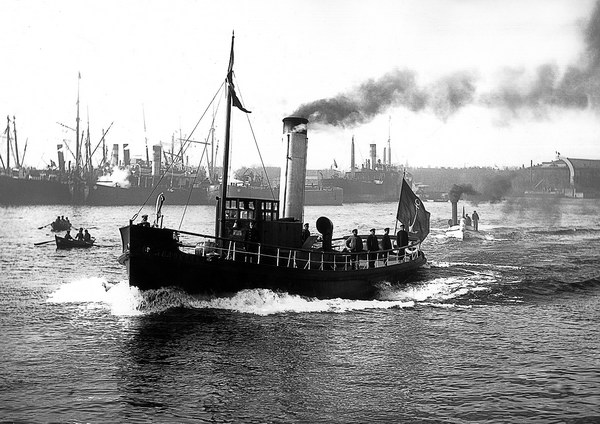

Рис. 064 б. Буксирный пароход «Кронштадт»

Таблица 13

IV. Ледоколы Байкальской паромной переправы

В 1891 г. в России началось строительство крупнейшей в мире Транссибирской железнодорожной магистрали от Челябинска до Владивостока (7416 км). Строительство велось одновременно с востока и запада, а соединение должно было произойти в районе озера Байкал с помощью Кругобайкальской ветки железной дороги с обходом озера с южной стороны. Это был самый сложный и наиболее дорогостоящий участок магистрали с многочисленными туннелями, мостами, виадуками и другими искусственными сооружениями, проектной стоимостью одной колеи 25 млн руб.

В 1893 г. возникла идея – для ускорения ввода в строй магистрали временно соединить железные дороги по обе стороны Байкала с помощью паромной железнодорожной переправы. В течение 2 последующих лет инженеры-путейцы подготовили предложения по всему ее комплексу. Работы возглавил один из руководителей Управления по строительству Сибирской ж. д. П. Я. Соколов, разработку технических условий на заказ судна и выбор способа его постройки осуществлял инженер МПС П. К. Янковский с привлечением старших судостроителей Морского министерства Н. К. Глазырина, Н. А. Субботина и Н. Е. Титова.

К моменту возникновения вопроса о создании Байкальской переправы в ряде стран уже действовали паровые переправы, соединявшие железнодорожные пути через реки, озера и морские проливы. Наибольшее развитие такие переправы получили в Англии, Дании и Северной Америке. В этих странах специальные суда строили наибольших размеров, перевозили на них составы целиком или по частям и на сравнительно большие расстояния. В Дании и Северной Америке паромы работали в зимний период во льдах. Такие суда являлись не только паромами, но и ледоколами. Они имели усиленный набор корпуса, ледовые штевни, позволявшие разбивать лед на переднем или заднем ходу, и «броню» по ватерлинии – ледовый пояс, защищающий обшивку судна в ледовом плавании.

Идея создания железнодорожных паромов и для отечественных путейцев была не новой. В 1895 г. на Волге возникла Саратовская железнодорожная переправа Рязано-Уральской ж. д., которую обслуживали железнодорожный паром с ледовыми подкреплениями «Саратовская переправа» и специальный «Саратовский ледокол».

Но Байкал – не Волга. Для бурного озера требовались морские паромы и специальные береговые комплексы – порты. Наиболее подходящими аналогами для Байкальской переправы путейцам представлялись паромы, работавшие в Америке на Великих озерах. Зимой 1894/95 г. там побывал один из руководителей Управления по сооружению Сибирской ж. д. П. Я. Соколов. [рис. 065]

В качестве прототипа взяли паромную переправу в США между конечными пунктами железной дороги на берегах пролива Макино (Mackinaw) между озерами Мичиган и Гурон, где в сложных погодных условиях постоянно курсировали ледокольные паромы, в том числе «St. Marie» («Св. Мария»). [48] По тем временам это было большое судно водоизмещением 3150 т. Две паровые машины общей мощностью в 3750 инд. л.с. приводили в движение носовой и кормовой винты парома. Пароход имел корпус из дуба, обшитый в носовой части железными листами толщиной 5 мм, и штевни ледокольной формы. [табл. 14] За рейс паром перевозил на палубе 18 товарных вагонов, ломая зимой лед толщиной до 0,5 м. {150} . [рис. 066]

48

«Sainte Marie» («Святая Мария»).

150

Андриенко В. Г. Первые портовые ледоколы «американского типа» на Балтике // Судостроение. 2003. № 5. С. 76–78.

Носовой гребной винт (американское изобретение), впервые примененный на ледокольных паромах, понравился российским морякам и инженерам и впоследствии неоднократно использовался в конструкции балтийских ледоколов. Впервые такой винт был установлен в 1887 г. инженером Р. Кирби на ледокольном пароме «St. Ignace». Оказалось, что использование носового винта позволяло парому более эффективно ходить во льдах. При работе вперед носовой винт высасывал воду из-подо льда, облегчая разрушение льда корпусом ледокола. Когда направление вращения винта меняли (на задний ход), отбрасываемая им струя воды отгоняла разломанные льдины, размывала нижнюю часть торосов и освобождала корпус ледокола от прилипавшего к нему снега и разбитого льда, благодаря чему уменьшалось трение снега и льда о корпус. В период летней навигации этот винт снимали, а паром приводили в движение с помощью кормовой машины и кормового винта.
