При нейтральном положении муфты 15 и перемещении муфты 26 к шестерне 31 в отверстия муфты войдут кулачки шестерни 31 и вращение первичного вала вторичному будет передаваться через шестерни 14 и 31 и муфту 26, т. е. при этом будет включена третья передача.

Переключение на четвертую передачу произойдет при перемещении муфты 26 к шестерне 28. На четвертой передаче вращение первичного вала вторичному будет передаваться через шестерни 17, 28 и муфту 26.

Во всех случаях передача вращения от вторичного вала коробки передач к ведущему (заднему) колесу мотоцикла осуществляется через упругую муфту кардана, диск 39 которой насажен на конусный хвостовик вторичного вала и закреплен гайкой 41. В последнее время такое соединение заменено шлицевым (рис. 104) с целью увеличения надежности.

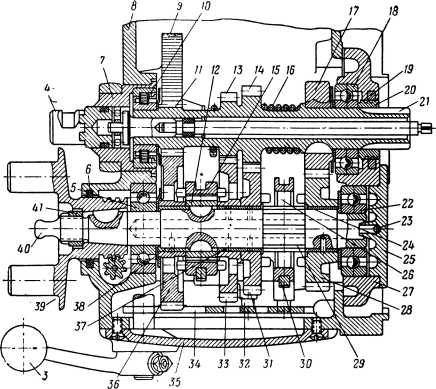

Рис. 104. Коробка передач мотоцикла М-72 (разрез): 42 — шестерня привода гибкого вала спидометра; 43 — коленчатый вал двигателя; 44 — задняя крышка вала пускового механизма; 45 — пробка картера; 46 — фиксатор; 47 — валик вилок переключения; 48 — валик переключения; 49 и 50 — собачки механизма переключения; 51 — шайба выключателя собачек переключения; 52 — храповик; 53 — кривошип собачек; 54 — возвратная пружина; 55 — поводок переключения; 56 — ось собачки пускового механизма; 57 — собачка пускового механизма; 58 — утопитель пусковой собачки; 59 — толкатель и пружина пусковой собачки; 60 — упорный палец буфера пускового механизма; 61 — пружина буфера пускового механизма; 62 — пробка буфера пускового механизма.

Диск 39, связанный непосредственно с упругим элементом муфты кардана, служит для привода спидометра. На ступице этого диска выполнена канавка, служащая для привода червячной шестерни 42 (рис. 104), соединенной с гибким валом привода спидометра.

Включение и выключение соответствующих передач, т. е. перемещение той или иной муфты переключения, выполняется с помощью механизма переключения. Устроен этот механизм следующим образом. Вилки переключения 30 и 32 (рис. 102), входящие в кольцевые пазы муфт переключения, могут перемещать муфты вдоль оси вторичного вала. Вилки насажены на общем направляющем валике 47, заключенном в картере коробки передач. Обе вилки имеют пальцы, входящие в фигурные вырезы сектора переключения. При повороте сектора пальцы скользят внутри вырезов, что вызывает осевые перемещения вилок, а следовательно, и связанных с ними муфт переключения.

Каждое из пяти положений сектора, соответствующее определенному положению муфт переключения, фиксируется при помощи шарикового фиксатора 46, входящего в лунки на торце сектора переключения. Четыре положения сектора фиксируют включение четырех передач, а пятое положение является нейтральным между первой и второй передачами. Нейтральные положения между остальными передачами не фиксируются.

Сектор переключения поворачивается как при помощи педали У, расположенной с левой стороны коробки передач, так и с помощью рычага 3 (рис. 104), установленного с другой стороны коробки. Крайнее заднее положение рычага переключения соответствует первой передаче. По мере передвижения вперед рычаг занимает нейтральное положение между первой и второй передачами, далее включается вторая, третья и четвертая передачи.

При включении каждой передачи можно слышать характерный щелчок фиксатора, шарик которого входит в соответствующие лунки сектора переключения. Однако практически пользование рычагом ручного переключения передач весьма затруднительно, поэтому основное назначение этого рычага — установка нейтрального положения. Для установки рычага в нейтральное положение следует сначала довести его до отказа назад и затем передвинуть на одно положение вперед. Поворот сектора переключения, а значит, и включение той или иной передачи производится с помощью педали переключения. На новых машинах эта педаль двухплечевая, на старых с одним плечом.

Ось педали установлена во втулке, запрессованной в крышке картера коробки передач. Педаль имеет ушко с пальцем, входящим в паз поводка 55, связанного с валиком сектора переключения посредством специального механизма переключения — селектора. Педаль переключения посредством поводка 55 (рис. 104) соединяется с кривошипом 55, на котором насажены две собачки 49 и 50. Пружина, расположенная между ними, стремится свести концы собачек вместе. Собачки могут входить в зубья храповика 52, сидящего на валике переключения 48. При повороте кривошипа в ту или иную сторону одна из собачек, войдя между соответствующими зубьями храповика, насаженного на квадратный конец валика сектора переключения, повернет его, а следовательно, и включит ту или иную передачу.

Возвратная пружина 54 двухстороннего действия, после того как включение произведено, возвратит кривошип в исходное положение, а вместе с ним и педаль переключения. Чтобы при возвращении кривошипа в исходное положение вторая собачка не вызвала обратного хода храповика и обратного переключения, к картеру привернута специальная шайба 51. Эта шайба приподнимает неработающую собачку при повороте кривошипа. Таким образом, обеспечивается нормальная работа механизма при поворотах в обе стороны. Регулировочные винты с контргайками ограничивают угловое перемещение кривошипа и служат для регулировки механизма переключения.

Нажимом ноги на педаль переключения (поворотом оси педали по ходу мотоцикла) включается первая передача. При повороте педали в сторону, противоположную движению мотоцикла, включаются последовательно вторая, третья и четвертая передачи, причем перед включением педаль каждый раз должна находиться в своем исходном положении. Для обратного перехода с высшей передачи на низшую следует нажать педаль вниз (ось педали поворачивается по ходу мотоцикла). При одном нажатии на педаль (безразлично вверх или вниз от исходного положения) обеспечивается включение одной передачи.

Пусковой механизм коробки передач мотоцикла М-72 действует от нажима на педаль пускового рычага.

Устроен пусковой механизм так.

На отдельном валу пускового механизма 4 (рис. 102), установленном в нижней части картера коробки передач, на бронзовой втулке может свободно вращаться пусковая шестерня 9, находящаяся в постоянном зацеплении с шестерней первой передачи 36 вторичного вала коробки передач. Так как эта шестерня находится в постоянном зацеплении с шестерней, наглухо посаженной на первичном валу 21, то поворот шестерни 36 вызовет соответствующий поворот первичного вала и далее коленчатого вала двигателя. Вместе с шестерней 9 выполнен храповик с внутренними зубьями. Внутри храповика на конце пускового валика 4 имеется собачка 57, насаженная на ось 55, с пружиной и толкателем 55, стремящимся повернуть собачку к зубьям храповика. На другом конце вала закреплен пусковой рычаг 2 (рис. 103). При повороте рычага собачка, упираясь в зубья храповика, вызывает вращение первичного вала коробки и коленчатого вала двигателя. Пружина 16 возвращает пусковой валик 4, а вместе с ним храповой механизм и пусковой рычаг в исходное положение.

Во избежание проскакивания собачки по зубьям храповика при работающем двигателе и появления в связи с этим шума — выключатель собачки отжимает собачку от храповика. Для смягчения удара при возвращении пускового вала в исходное положение установлен специальный буфер. Его упорный палец 60 с пружиной 61 ограничивает обратный ход храповика.

Вращающиеся в коробке шестерни интенсивно разбрызгивают масло, находящееся в картере коробки передач, вследствие чего образуется масляный туман. Это обеспечивает надежную смазку всех трущихся поверхностей, кроме шестерен вторичного вала.

Для смазки ступиц шестерен вторичного вала, вращающихся на бронзовых втулках, в крышке подшипника вторичного вала 40 имеется масляный карман 23. Скапливающееся в этом кармане масло стекает по каналу в отверстие вала и через его радиальные сверления под действием центробежных сил подводится к каждой шестерне вторичного вала.

В мотоциклах последних выпусков конструкция крышки подшипника вторичного вала изменена. Для предотвращения вытекания масла из коробки передач перед каждым шарикоподшипником поставлены маслоотражательные шайбы и сальники. Сальник 19 препятствует попаданию масла в механизм сцепления, а сальник 6 — на упругую муфту кардана.
