Мотоциклы

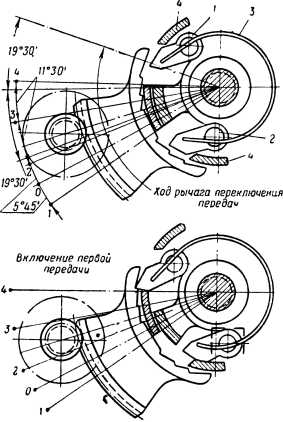

Рис. 108. Селекторный механизм коробки передач мотоцикла ИЖ-350: 1–2 — собачки переключения; 3 — пластинчатая пружина селекторного механизма; 4 — утопители собачек.

Пластинчатая пружина 3 селекторного механизма стремится раздвинуть концы собачек.

Педаль переключения и ее валик, а следовательно, и селекторный механизм удерживаются в исходном положении с помощью возвратной пружины механизма переключения, установленной в картере коробки передач с правой стороны. При нажиме на педаль переключения вверх или вниз поворачивается валик педали и селекторный механизм. При этом одна из его собачек находит на утопитель 4, выполненный на торцовой части сектора, а вторая упирается в один из храповых зубьев на внутренней поверхности сектора и, поворачивая его, поворачивает валик переключения, т. е. производит переключение коробки передач.

Для включения первой передачи надо нажать педаль вниз. Вторая, третья и четвертая передачи включаются при подаче педали вверх. При одном нажатии на педаль (безразлично вверх или вниз от исходного положения) обеспечивается включение одной передачи.

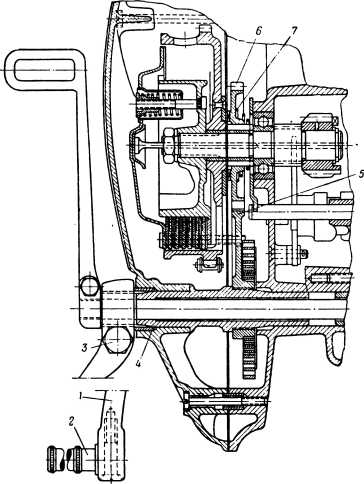

Пусковой механизм коробки передач мотоцикла ИЖ-350 состоит из пускового рычага 7 с откидной педалью 2 (рис. 109).

Рис. 109. Пусковой механизм коробки передач мотоцикла ИЖ-350: 1 — пусковой рычаг; 2 — откидная педаль пускового рычага; 3 — затяжной болт пускового рычага; 4 — валик пускового рычага (полый); 5 — пусковой сектор; 6 — пусковая шестерня; 7 — пружина нажимная пусковой шестерни.

Пусковой рычаг с помощью затяжного болта и шпонки укреплен на полом пусковом валике 4. Сквозь него проходит валик, на котором укреплена педаль переключения. На втором конце пускового валика расположен пусковой сектор 5, который может входить в зацепление с пусковой шестерней 6, свободно установленной на барабане механизма сцепления и прижатой к нему пружиной 7.

При нажатии на педаль сектор пускового механизма вращает пусковую шестерню 6, которая с помощью храповика, выполненного на ее торцовой поверхности, вращает барабан сцепления и далее через цепь вращает и коленчатый вал двигателя. Рычаг пускового механизма возвращается в исходное положение с помощью ленточной пружины, расположенной между сектором пускового механизма и картером.

Картер коробки передач и моторной передачи заливается маслом через отверстие с пробкой. Уровень масла контролируется по меткам на щупе, установленном в правой половине картера. Для слива масла служит отверстие, закрываемое пробкой с нарезкой. Это отверстие расположено в нижней части картера, в плоскости валов коробки передач.

Устройство коробки передач мотоцикла М1А

Коробка передач мотоцикла М1А (рис. 110) относится к типу трехступенчатых, двухходовых, соосных, с подвижными шестернями постоянного зацепления.

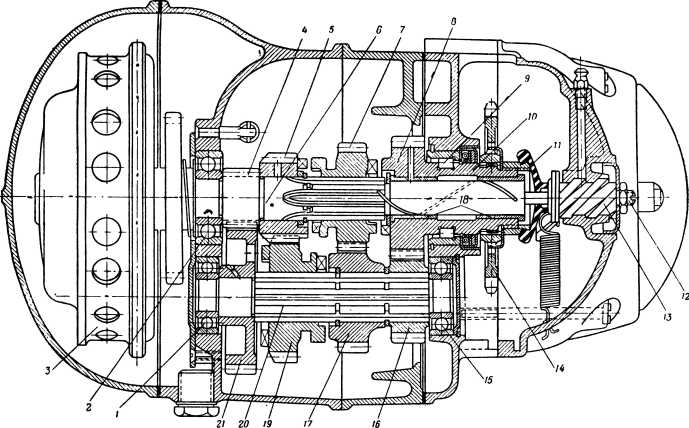

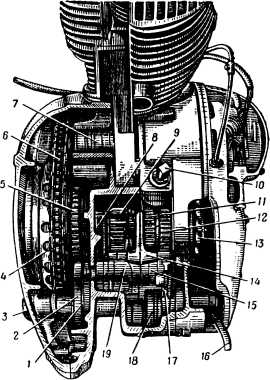

Рис. 110. Коробка передач мотоцикла M1А: 1 — механизм сцепления; 2 — шариковый подшипник первичного вала; 3 — шестерня первой передачи первичного вала; 4—шестерня-каретка первичного вала; 5 — зубья первичного вала; 6 — шлицы первичного вала; 7 — зубчатый венец (шестерня) вторичного вала; 8 — шариковый подшипник вторичного вала; 9 — ведущая зубчатка главной передачи; 10 — опорные втулки промежуточного вала; 11 — шестерня постоянного зацепления промежуточного вала; 12 — промежуточный вал; 13 — шестерня-каретка промежуточного вала; 14 — шестерня первой передачи промежуточного вала.

Расположена коробка в неразъемном с двигателем блоке. На левом выступающем с наружной стороны картера конце первичного вала установлен механизм сцепления 1. На первичном валу с левой стороны имеется шариковый подшипник 2. Правый конец вала входит внутрь вторичного вала, где опирается на бронзовую втулку, запрессованную в отверстие вторичного вала. С левой стороны первичного вала нарезан зубчатый венец (шестерня) 3 первой передачи. Там же установлена подвижная шестерня-каретка 4, которая может соединяться с первичным валом попеременно либо своими внутренними зубьями в левой части с пятью зубьями 5 первичного вала, либо внутренними зубьями в правой части со шлицами 6 правой стороны первичного вала.

Промежуточный вал 12 коробки передач установлен в картере на двух втулках 10. На левом конце промежуточного вала свободно посажена шестерня 14 первой передачи, постоянно сцепленная с зубчатым венцом (шестерней) 3, нарезанным на первичном валу. Далее на промежуточном валу насажена подвижная шестерня-каретка 13, которая постоянно сцеплена с шестерней-кареткой 4 первичного вала. Шестерня-каретка 13 промежуточного вала может соединяться с ним так же, как шестерня-каретка 4 первичного вала, но шлицы, с которыми она соединяется, нарезаны на левой стороне этого зала, т. е. в направлении, обратном шлицам на первичном валу.

На правом конце промежуточного вала насажена шестерня 11, постоянно сцепленная с зубчатым венцом 7, нарезанным на вторичном валу. Вторичный вал установлен на шариковом подшипнике 8. На правом выступающем с правой стороны коробки передач конце вторичного вала установлена на шлицах ведущая цепная зубчатка 9 главной передачи мотоцикла.

Включение первой передачи достигается передвижением шестерен-кареток 4 и 13 (они передвигаются только вместе) в левую сторону. Шестерня-каретка 4 первичного вала при этом не будет соединена с первичным валом, а шестерня-каретка 13, передвигаясь по шлицам промежуточного вала, кулачками, выполненными с торца левой стороны, войдет в зацепление с шестерней 14 промежуточного вала, т. е. соединит последний с этой шестерней. Шестерня 14 постоянно сцеплена с шестерней 3 первичного вала. Таким образом, скорость вращения промежуточного вала относительно первичного в данном случае будет обусловливаться передаточным числом между шестернями 14 и 3. Так как шестерня (зубчатый венец) 11 промежуточного вала постоянно сцеплена с зубчатым венцом (шестерней) 7 вторичного вала, то скорость вращения последнего относительно промежуточного будет определяться передаточным числом между шестернями 11 и 7.

При передвижении шестерен 4 и 13 вправо обе каретки будут соединены со своими валами и скорость вращения промежуточного вала относительно первичного будет зависеть от передаточного числа между шестернями 4 и 13. Вращение вторичного вала относительно промежуточного будет происходить в данном случае так, как это было описано выше.

Приведенное положение шестерен соответствует второй передаче.

Для включения третьей передачи шестерни 4 и 13 передвигаются еще дальше вправо. При этом шестерня 13 промежуточного вала выходит из соединения с ним, а шестерня 4, передвигаясь по шлицам первичного вала, с помощью кулачков на своей торцовой части сцепляется с кулачками вторичного вала, т. е. обеспечивается непосредственное соединение первичного вала со вторичным (прямая передача).

Для передвижения шестерен служит кулачок 1 перевода шестерен (рис. 111), передвигающий обе шестерни одновременно.

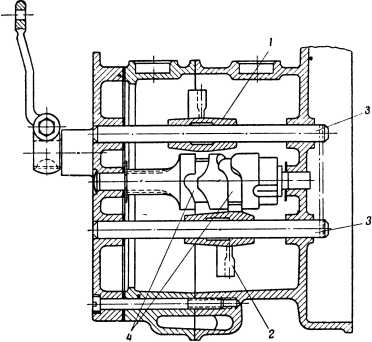

Рис. 111. Механизм переключения передач мотоциклов M1А: 1 — кулачок перевода; 2 —сектор механизма переключения; 3 —ось; 4 — основание (кронштейн); 5 — пружина; 6 — фиксатор; 7 — отверстия (окна); 8 — вилка переключения; 9 — вал переключения; 10 — педаль; 11 — возвратная пружина; 12 — пружина фиксатора; 13 — стрелка; 14 — валик указателя; 15 — рычаг указателя.

Кулачок перевода шестерен укреплен на секторе 2 механизма переключения, который установлен на оси 3. Между отверстием сектора переключения и осью имеется зазор, обеспечивающий возможность получения между ними свободного хода. Ось 3 укреплена в основании (кронштейне) 4 сектора переключения, привернутого к картеру коробки. Пружиной 5 с двумя шайбами со шплинтом, пропущенным сквозь ось, сектор переключения прижат к основанию. В нижней части сектора переключения имеется пять лунок, в которые может входить шариковый фиксатор 6. Каждому зафиксированному положению сектора соответствует определенное положение шестерен. Верхняя часть сектора выполнена в виде рычага с двумя отверстиями 7, в которые могут по очереди входить зубья вилки переключения 8.
