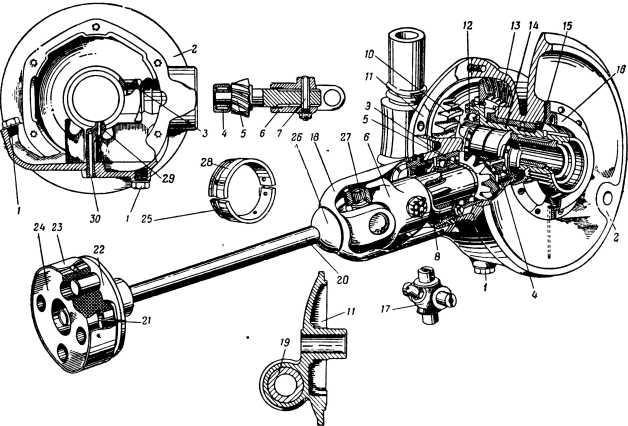

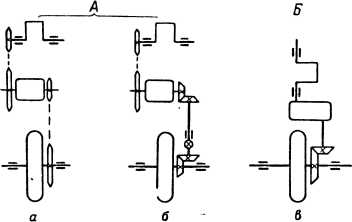

Ведущая коническая шестерня 5 монтируется на двух подшипниках — шариковом 9 разборного типа и игольчатом 4. На хвостовике шестерни имеются шлицы, на которых устанавливается вилка кардана 6. Ведомая шестерня 10 соединяется со ступицей 14. Вместе с шестерней она вращается на двух подшипниках; один из них является подшипником скольжения и состоит из двух бронзовых вкладышей 25 и 28, работающих в закаленных поверхностях ступицы, и втулки 13, запрессованной в картер; другой подшипник 12 насажен на прилив крышки 11 картера и плотно входит в гнездо ступицы 14. Вращение к ступице заднего колеса передается при помощи внутреннего зубчатого зацепления, имеющегося между ступицей 14 и ступицей заднего колеса.

Все подшипники главной передачи и зубчатого зацепления смазываются маслом, которое заливается в картер 2. Для удаления отработанного масла в картере предусмотрено спускное отверстие. Отверстия закрываются пробками 1 с уплотняющими медноасбестовыми прокладками и резьбой.

Карданная передача не требует особого ухода и регулировки. Уход заключается в своевременном пополнении запаса масла в картере главной передачи и замене масла новым. Карданный шарнир смазывается при помощи шприца.

После длительной эксплуатации мотоцикла зазоры между зубьями шестерен главной передачи могут нарушиться, в результате чего появится сильный шум. В этом случае надо отрегулировать зазор между зубьями шестерен. Нормальный зазор обеспечивается при сборке установкой регулировочных шайб 47 и 46 (рис. 115), которые подбираются после затяжки гайки 37 подшипника и болта 7.

Так как отверстие для болта 7 в хвостовике ведущей шестерни расположено наклонно, то при затяжке болта зазоры в шарикоподшипнике выбираются. Этим достигается жесткая фиксация ведущей шестерни. Для обеспечения достаточного зазора между головкой болта и внутренней поверхностью чехла 18 окончательная затяжка болта производится после подбора регулировочных шайб 34.

Приводные цепи, их устройство и уход

Приводные цепи мотоциклов бывают в основном двух систем; втулочно-роликовые и втулочные.

Втулочно-роликовые цепи применяются для моторной и главной передачи мотоцикла. Каждая цепь включает ряд наружных и внутренних звеньев (рис. 116).

Рис. 116. Детали втулочно-роликовой цепи: а — наружное звено: 1 — щечки наружного звена; 2 — ось наружного звена; б — внутреннее звено: 3 — щечки внутреннего звена; 4 — втулки внутреннего звена; 5 — ролик цепи; в — замок цепи (соединительное звено): 6 — щечка соединительного звена; 7 — ось соединительного звена; 8 — пружинная пластинка соединительного звена; 9 — щечка соединительного звена наружная; г — переходное звено; t — шаг цепи; в — внутренняя ширина цепи.

Наружные звенья а состоят из двух стальных пластинок, так называемых щечек наружного звена цепи 1, соединенных между собой стальными осями 2. Внутреннее звено б цепи представляет собой две щечки внутреннего звена 5, которые соединяются между собой запрессованными в щечки двумя втулками 4. На этих втулках свободно вращаются стальные ролики 5. Наружные и внутренние звенья соединяются между собой следующим образом. Оси наружного звена цепи, запрессованные в одну из щечек, пропускаются сквозь втулки двух соседних внутренних звеньев, а выступающие из внутреннего звена концы осей связываются вторыми щечками.

Так как без применения специального инструмента (машинки для расклепывания цепи) разъединить цепь трудно, то концы цепи связываются между собой с помощью соединительного звена в или замка цепи. В щечку соединительного звена 6 запрессованы оси 7, несколько удлиненные по сравнению с обычными. С незапрессованной стороны на концах осей имеются канавки, в которые входит пружинная пластинка соединительного звена цепи 8.

Вторая щечка 9 соединительного звена цепи свободно надевается на концы осей. От соскакивания щечка предохраняется пружинной пластинкой 5, которая надевается после того, как щечка поставлена на место.

Кроме соединительного звена цепи, применяется переходное звено г. На переходном звене с одной стороны имеется втулка с роликом, а с другой стороны — специальный болт, заменяющий ось и закрепляемый обычно гайкой со шплинтом. Назначение переходного звена — получить цепь с нечетным числом звеньев, что бывает необходимо в некоторых условиях монтажа и ремонта цепи.

Втулочные цепи (рис. 117) отличаются от втулочно-роликовых отсутствием роликов. Эти цепи необходимо обильно смазывать.

< image l:href="#"/>

Рис. 117. Втулочная (безроликовая) цепь.

Они применяются только в моторной передаче мотоциклов, которая обычно имеет герметизированный картер, что предохраняет их от грязи и пыли.

Втулочно-роликовые и втулочные мотоциклетные цепи различаются между собой двумя основными размерами. Этими основными размерами являются: шаг цепи (t), представляющий собой расстояние между осями звеньев, и внутренняя ширина цепи (b), т. е. расстояние между щечками внутреннего звена (рис. 116, г).

Размер цепи в мм обозначается условно в виде произведения tb.

Уход за цепями заключается в своевременной смазке их и надлежащей регулировке натяжения.

Втулочные цепи, применяемые в моторной передаче мотоциклов M1А, К-125 и ИЖ-350, имеют постоянное натяжение и регулировки не требуют. Смазка этих цепей осуществляется совместно со смазкой коробки передач и выполняется в сроки, обусловленные заводскими инструкциями.

Втулочно-роликовые цепи главной передачи не имеют защитного картера и нуждаются в специальной смазке.

Чтобы смазать цепь главной передачи, необходимо снять ее с мотоцикла и предварительно хорошо вычистить с помощью жесткой щетки, смоченной в керосине. Вычищенную цепь кладут в керосин или бензин и оставляют там на некоторое время. После того как грязь, находящаяся в шарнирах цепи, размягчится так, что шарниры цепи начнут свободно двигаться, цепь прополаскивают в керосине и снова очищают щеткой. Оставшейся на цепи жидкости дают стечь, затем вытирают насухо и после этого удаляют жидкость, которая осталась во внутренних звеньях цепи, энергично встряхивая цепь. После этого цепь вновь протирают досуха и смазывают.

Для смазки цепь необходимо полностью погрузить в масло И оставить там на некоторое время, чтобы масло заполнило все сочленения.

Как правило, для смазки втулочно-роликовой цепи главной передачи следует применять графитную смазку. При нормальной температуре эта смазка достаточно густая, для введения в сочленения цепи требуется ее подогреть в водяной бане. Устройство такой бани показано на рис. 118.

Рис. 118. Водяная баня для промывания цепи.
