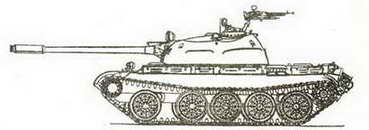

Средний танк Т-54Б.

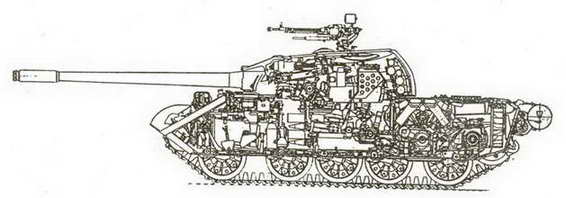

Разрез среднего танка Т-54Б.
Средний танк Т-54Б с опорными

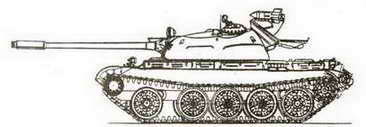

Средний танк Т-54Б с ПТУР "Малютка".

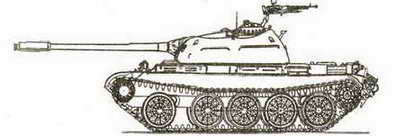

Модернизированный танк Т-54Б с лазерным дальномером КТД-1.
КОМАНДИРСКИЙ ТАНК Т-54БК
Состояние принят на вооружение в 1958 г
разработчик КБ з-да №183
Изготовитель завод №183
Производство серия
Боевая масса, т 36,5
Длина, мм:
– с пушкой вперед 9000
– корпуса . 6040
Ширина, мм 3270
Высота по крышу башни, мм 2400
Клиренс, мм . 468
Ср. уд. дав. на грунт, кг/см #178; 0,82
Преодолеваемые препятствия:
– подъем, град 30
– брод, м 1,4 (с ОПВТ – 5)
Тип двигателя дизель В-54Б
Максимальная мощность, л.с 520
Запас топлива, л 510+285
Удельная мощность, л.с./т 14,2
Максимальная скорость, км/ч . 50
Запас хода, км 400
Бронирование, мм:
– лоб корпуса 100
– лоб башни 192
Средства постановки дымзавес БДШ-5
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 100 мм Д-10Т2С
(боекомплект, шт.) . (..)
– число х калибр, мм и тип
пулеметов 12,7 мм ДШК
(боекомплект, шт.) (200)
– число х калибр, мм и тип
пулеметов . 2 х 7,62 мм СГМТ
(боекомплект, шт.) (3500)
Прицел ТШ-2Б-22
Ночной прицел ТПН-1-22А-11
Стабилизатор вооружения СТП-2
Радиостанция Р-113, Р-112
Дополнительные сведения: Создан на базе линейного танка Т-54Б и отличается от него размещением дополнительно коротковолновой радиостанции, навигационного оборудования ТНА-2 и зарядного устройства АБ-1-П/30. В результате размещения дополнительного оборудования несколько уменьшился боекомплект пушки.

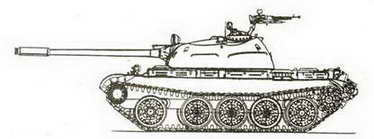

Командирский танк Т-54БК.
СРЕДНИЙ ТАНК Т-54АМ
Состояние принят на вооружение в 60-х годах.
Разработчик КБ Уралвагонзавода
Изготовитель . ремзаводы МО
Производство . модернизация
Боевая масса, т 36
Длина, мм:
– с пушкой вперед 9000
– корпуса . 6040
Ширина, мм 3270
Высота по крышу башни, мм 2400
Клиренс, мм . 425
Ср. уд. дав. на грунт, кг/см #178; 0,81
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 30
– ров, м 2,7
– стенка, м 0,8
– брод, м 1,4 (с ОПВТ – 5)
Тип двигателя . дизель В-55
Максимальная мощность, л.с 580
Удельная мощность, л.с./т 16,1
Максимальная скорость, км/ч . 50
Запас хода, км 400
Бронирование,
мм:– лоб корпуса 100
– лоб башни . 160-192
Средства постановки дымзавес БДШ
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 100 мм Д-10ТГ
(боекомплект, шт.) . (43)
– число х калибр, мм и тип
пулеметов 212,7 мм ДШК-М
(боекомплект, шт.) (200)
– число х калибр, мм и тип
пулеметов 2 х 7,62 мм ПКТ
(боекомплект, шт.) (3500)
Прицел ТШ-2Б-32
Ночной прицел ТПН-1
Стабилизатор вооружения СТП-2
Радиостанция . Р-123
Дополнительные сведения: Модернизированный вариант танка Т-54А. На танке применена новая боеукладка снарядов, число их увеличилось на 9 единиц. Установлены двигатель В-55, новые средства связи, облегченные катки от танка Т-55, гусеницы с РМШ. Танк оснащен ночным прицелом и приборами ночного видения. Модернизирована система подводного вождения танка.

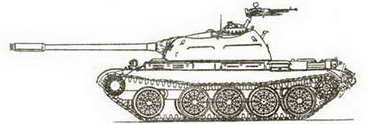

Средний танк Т-54АМ.
СРЕДНИЙ ТАНК Т-54М (объект 137М)
Состояние принят на вооружение в 1977 г.
разработчик . Уральское КБТМ
Изготовитель ремзаводы МО
Производство . модернизация
Боевая масса, т 36
Длина, мм:
– с пушкой вперед .9000
– корпуса 6040
Ширина, мм 3270
Высота по крышу башни, мм 2400
Клиренс, мм . 425
Ср. уд. дав. на грунт, кг/см #178; 0,81
Преодолеваемые препятствия:
– подъем, град 30
– крен, град 30
– ров, м 2,7
– стенка, м 0,8
– брод, м 1,4 (с ОПВТ – 5)
Тип двигателя . дизель В-55
Максимальная мощность, л.с 580
Удельная мощность, л.с./т . 16,1
Максимальная скорость, км/ч 50
Запас хода, км . 400
Бронирование, мм:
– лоб корпуса . 100
– лоб башни . 160-192
Средства постановки дымзавес БДШ
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 100 мм Д-ЮТ
(боекомплект, шт.) . (43)
– число х калибр, мм и тип
пулеметов 12,7 мм ДШК-М
(боекомплект, шт.) (200)
– число х калибр, мм и тип
пулеметов 2 х 7,62 мм ПКТ
(боекомплект, шт,) . (3500)
Прицел ТШ-2Б-32
Ночной прицел ТПН-1
Стабилизатор вооружения СТП-2
Радиостанция Р-123(Р-113)
Дополнительные сведения: Модернизированный вариант танка Т-54 с установкой на него ночного прицела, новой радиостанции, двигателя В-55. Боекомплект пушки увеличен. Модернизированы система подводного вождения и воздушная система. Установлена гусеничная цепь с РМШ. Танк снят с вооружения в 1994 году.

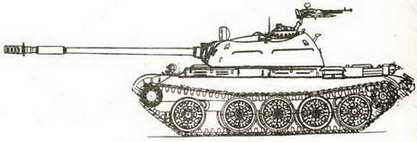

Средний танк Т-54М.
КОМАНДИРСКИЙ ТАНК Т-54МК
Состояние принят на вооружение в 1977 г.
Разработчик . КБ з-да №183
Изготовитель ремзаводы МО
Производство . модернизация
Боевая масса, т 36
Длина, мм:
– с пушкой вперед, 9000
– корпуса 6040
Ширина, мм 3270
Высота по крышу башни, мм 2400
Клиренс, мм . 425
