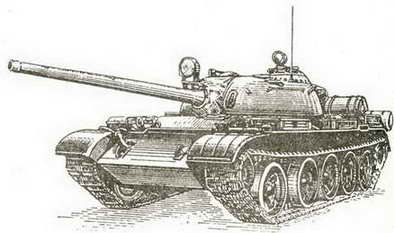

Модернизированныйый танк Т-54 ( выпуска 1954 года ) с ночным прицелом.
Модернизированный танк Т-54М с лазерным дальномером КТД-1 ( на базе Т-54 выпуска 1951 года ) .
Корпус

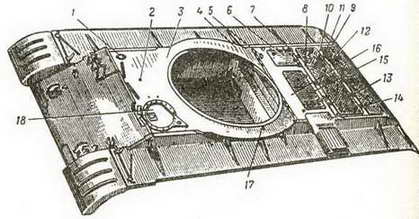

1 – крышка лючка для заправки топливом передних баков; 2 – болт; 3 – подбашенный лист; 4 – планка крепления съемного чехла; 5 – крышка лючка для заправки топливом средних баков; 6 – крышка люка над воздухоочистителем; 7 – стопор; 8 – торсионы крыши над радиатором; 9 – сетка над жалюзи; 10 – крыша над радиатором; 11 – крышка лючка для заправки системы охлаждения; 12 – сетка; 13 – пружинная защелка; 14 – крышка лючка для заправки масляного бака; 15 – крышка люка над двигателем; 16 – съемная крыша над двигателем; 17 – гнездо для стопора бгшни; 18 – крышке люка механикаводителя
Корпус танка Т-54 ( носовая часть ).
1 – верхний наклонный лист; 2 – крышки приборов наблюдения механика водителя; 3 – отверстие для курсового пулемета; стойка для крепления доски; 5 – торсион переднего откидного грязевого щитка; 6- буксирный крюк; /-нижний наклонный лист: 8 – кронштейн кривошипа направляющего колеса; 9- кронштейн балансира опорного катка; 10 ограничитель; 11 -фланцы крепления амортизаторов; 12- упор балансира; 13 – отбойный кулак; 14- полка; 15 – передний откидной грязевый щиток; 16 – ограждение фары; 17 – защелка буксирного крюка
Компоновочная схема среднего танка Т-54.
А – ОТДЕЛЕНИЕ УПРАВЛЕНИЯ. В – БОЕВОЕ ОТДЕЛЕНИЕ. В – МОТОРНО-ТРАНСМИССИОННОЕ ОТДЕЛЕНИЕ.
1- пушка, 2 – маска пушки, 3 – прожектор аппаратуры ночного вождения. 4 – механизмы вертикальной наводки пушки, 5 – телескопический прицел. 6 – крупнокалиберный пулемет. 7 – прибор наблюдения, 8- антенна,- 9 – сиденье командира танка. 10 – люк командира танка. 11 – двигатель, 12 – планетарный механизм поворота, 13 – жоробка передач, 14 – ведущее колесо, 15 – гусеничная цепь. 16 – опорные катки. 17 – направляющее колесо. 18 – приборы наблюдения механика-водителя. 19 – сиденье механика-водителя, 20 – рычаги управления,- -амбразура для пулемета.
КОМАНДИРСКИЙ ТАНК Т-54К
Состояние принят на вооружение в 1958г.
Разработчик . КБ з-да №183
Изготовитель . з-д №183
Производство небольшая серия
Боевая масса, т 36
Длина, мм:
– с пушкой вперед 9000
– корпуса 6040
Ширина, мм 3270
Высота по крышу башни, мм . 2400
Клиренс, мм 425
Ср. уд. давление на грунт, кг/см #178; 0,81
Преодолеваемые препятствия:
– крен, град . 30
– подъем, град . 30
– брод, м . 1,4
Тип двигателя . дизель В-54
Максимальная мощность, л.с 520
Запас топлива, л . 532
Удельная мощность, л.с./т . 14,4
Максимальная скорость, км/ч . 50
Запас хода, км 400
Бронирование, мм:
– лоб корпуса 100
– лоб башни . 200
Ср-ва постановки дымзавес . БДШ
Экипаж, чел 4
Вооружение:
– число
х калибр, мм и типорудия . 100 мм Д-10Т
(боекомплект, шт.) . (.)
– число х калибр, мм и тип
пулеметов . 12,7 мм ДШК-М
(боекомплект,шт.) (200)
– число х калибр, мм и тип
пулеметов 7,62 мм СГМТ
(боекомплект, шт.) (. )
Прицел ТШ-2-22
Радиостанция Р-113.Р-112
Дополнительные сведения: Создан на базе линейного танка Т-54 и отличается от него размещением дополнительной радиостанции, навигационной аппаратуры и зарядного устройства, из-за чего был несколько уменьшен боекомплект пушки.

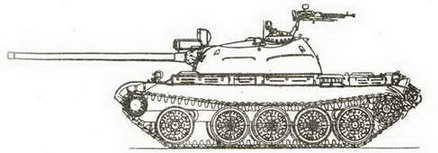

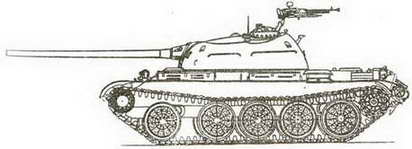

Командирский танк Т-54К.
ОГНЕМЕТНЫЙ ТАНК ОТ-54 (объект 481)
Состояние принят на вооружение в 1954г.
разработчик КБ ХПЗ
Изготовитель ХПЗ
Производство . серия
Боевая масса, т 36,5
Длина, мм:
– с пушкой вперед 9000
– корпуса 6040
Ширина, мм 3270
Высота по крышу башни, мм . 2400
Клиренс, мм . 425
Ср. уд. давление на грунт, кг/см #178; 0,82
Преодолеваемые препятствия:
– подъем, град . 30
– брод, м . 1,4
Тип двигателя . дизель В-54
Максимальная мощность, л.с 520
Удельная мощность, л.с./у . 14,2
Максимальная скорость, км/ч 50
Запас хода, км 400
Бронирование, мм:
– лоб корпуса 100
– лоб башни 200
Ср-ва постановки дымзавес БДШ
Экипаж, чел 4
Вооружение:
– тип орудия огнемет АТО-1
(огнесмесь, л) (460)
– число х калибр, мм и тип
орудия 100 мм Д-ЮТ
(боекомплект, шт.) (19)
– число х калибр, мм и тип
пулеметов . 12,7 мм ДШК-М
(боекомплект,шт.) (200)
– число х калибр, мм и тип
пулеметов . 7,62 мм СГ-43
(боекомплект, шт.) (1500)
Прицел ТШ-2-22
Радиостанция . 10-РТ-26
Дополнительные сведения:Создан на базе среднего танка Т-54, на который вместо спаренного пулемета в башне установлен автоматический пороховой огнемет АТО-1. Огнеметное оборудование размещено в боевом отделении и отделении управления. В носовой части корпуса вместо боеукладки и топливного бака установлен бак с огнесмесью АП-7. Танк мог метать огонь на дальность 160 м со скорострельностью 15-20-ти выстрелов в минуту.

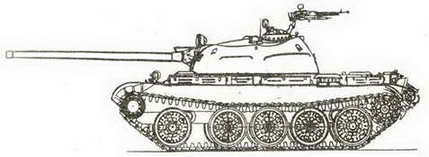

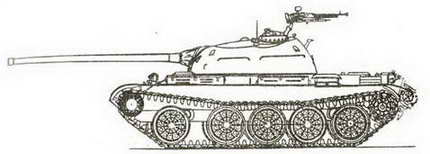

Опытный танк ОТ-54.

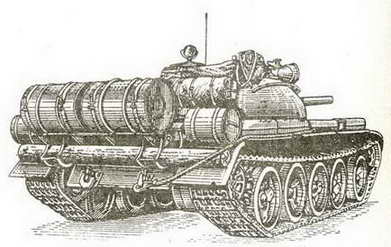

ОПЫТНЫЙ СРЕДНИЙ ТАНК Т-54М (отбъект 139)
Состояние создан в 1954 г.
Разработчик КБ з-да №183
Изготовитель . з-д №183
Производство . опытный образец
Боевая масса, т 36
Длина, мм:
– с пушкой вперед ок. 9400
– корпуса 6040
Ширина, мм 3270
Высота по крышу башни, мм . 2400
Клиренс, мм . 425
Ср. уд. давление на грунт, кг/см #178; 0,81
Преодолеваемые препятствия:
– подъем, град . 30
– брод, м 1,4
Тип двигателя дизель В-54-6
Максимальная мощность, л.с. 520(580)
Запас топлива, л 695+285
Максимальная скорость, км/ч . 50
Запас хода, км 400
Бронирование, мм:
– лоб корпуса 100
– лоб башни 200
Ср-ва постановки дымзавес . БДШ
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 100 мм Д-54Т
