(боекомплект, шт.) (50)
– число х калибр, мм и тип
пулеметов 14,5 мм КПВТ
(боекомплект,шт.) (200)
– число х калибр, мм и тип
пулеметов . 2 х 7,62 мм СГМТ
(боекомплект, шт.) . (3500)
Прицел TLU-2
Ночной прицел ТПН-1
Радиостанция . 10-РТ-26
Дополнительные сведения:Создан на базе корпуса танка Т-54. На танке установлены облегченные опорные катки, введены новые ведущие колеса и новая мощная пушка, а также установлен ночной прибор механика-водителя ТВН-1 и ночной прицел. Элементы ходовой части танка Т-54М впоследствии были использованы на танке Т-55.
Опытный
СРЕДНИЙ ТАНК Т-54А (объект 137Г)
Состояние принят на вооружение в 1955г.
разработчик . КБ з~да №183
Изготовитель . з-д №183
Производство серия 1955-57гг.
Боевая масса, т 36,4
Длина, мм:
– с пушкой вперед 9000
– корпуса 6040(6310)
Ширина, мм . 3270
Высота по крышу башни, мм . 2400
Клиренс, мм 425
Ср. уд. давление на грунт, кг/см #178; 0,81
Преодолеваемые препятствия:
– крен, град . 30
– подъем, град . 30
– ров, м . 2,7
– стенка, м 0,8
– брод, м . 1,4
Тип двигателя . дизель В-54
Максимальная мощность, л.с 520
Запас топлива, л 580+280
Удельная мощность, л.с./т 14,3
Максимальная скорость, км/ч . 50
Запас хода, км . 440
Бронирование, мм:
– лоб корпуса 100
– лоб башни 200
Ср-ва постановки дымзавес БДШ
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 100 мм Д-10ТГ
(боекомплект, шт.) (34)
– число х калибр, мм и тип
пулеметов 12,7 мм ДШК
(боекомплект,шт.) (200)
– число х калибр, мм и тип
пулеметов . 2 х 7,62 мм СГ-43
(боекомплект, шт.) (3500)
Прицел . ТШ-2А-22
Радиостанция Р-113
Стабилизатор вооружения СТП-1
Дополнительные сведения:Модернизированный вариант танка Т-54. Главный конструктор Л.Н. Карцев. На танке установлена усовершенствованная пушка с эжекторным устройством для продува канала ствола, электрогидравлический стабилизатор вооружения в вертикальной плоскости "Горизонт", новый прицел и др. Танк оборудован ночным прибором водителя ТВН-1. В дальнейшем на танкоремонтных заводах МО танк был модернизирован и получил обозначение Т-54АМ. Командирский танк Т-54АК принят на вооружение в 1958 г.

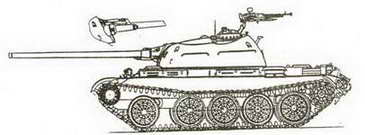

Средний танк Т-54А.

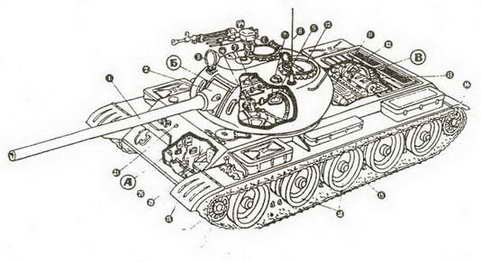

Разрез среднего танка Т-54А.
КОМАНДИРСКИЙ ТАНК Т-54АК
Состояние принят на вооружение в 1958 г.
разработчик . КБ з-да №183
Изготовитель . ремзаводы МО
Производство . модернизация
Боевая масса, т 36,4
Длина, мм:
– с пушкой вперед 9000
– корпуса 6040
Ширина, мм 3270
Высота по крышу башни, мм . 2400
Клиренс, мм . . 425
Ср. уд. дав. на грунт, кг/см #178; 0,81
Преодолеваемые препятствия:
– подъем,
град 30– брод, м 1,4 (с ОПВТ – 5)
Тип двигателя . дизель В-54
Максимальная мощность, л.с 520
Запас топлива, л 580+280
Удельная мощность, л.с./т 14,3
Максимальная скорость, км/ч .,50
Запас хода, км 400
Бронирование, мм:
– лоб корпуса 100
– лоб башни 200
Средства постановки дымзавес БДШ
Экипаж, чел . 4
Вооружение:
– число х калибр, мм и тип
орудия 100 ммД-ЮТГ
(боекомплект, шт.) . (..)
– число х калибр, мм и тип
пулеметов 12,7 мм ДШК-М
(боекомплект, шт.) . (200)
– число х калибр, мм и тип
пулеметов . 2 х 7,62 мм СГМТ
(боекомплект, шт.) (3500)
Прицел ТШ-2А-22
Ночной прицел ТПН-1
Стабилизатор вооружения СТП-1
Радиостанция Р-113, Р-112
Дополнительные сведения: Создан на базе линейного танка Т-54А и отличается от него размещением дополнительно коротковолновой радиостанции, навигационного оборудования ТНА-2 и зарядного устройства АБ-1-П/30. В результате размещения дополнительного оборудования несколько уменьшился боекомплект пушки.

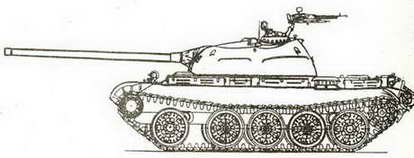

Командирский танк Т-54ЛК.
СРЕДНИЙ ТАНК Т-54Б ( объект 137Г2)
Состояние принят на вооружение в 1956г.
Разработчик КБ з-да №183
Изготовитель з-д №183
Производство серия 1957-59гг.
Боевая масса, т 36-36,5
Длина, мм:
– с пушкой вперед 9000
– корпуса 6040
Ширина, мм 3270
Высота по крышу башни, мм . 2400
Клиренс, мм . 468
Ср. уд. давл на грунт, кг/см #178; 0,81-0,82
Преодолеваемые препятствия:
– крен, град 30
– подъем, град 30
– ров, м 2,7
– стенка, м 0,8
– брод, м 1,4(с ОПВТ-5м)
Тип двигателя дизель В-54Б
Максимальная мощность, л.с 520
Запас топлива, л 510+285
Удельная мощность, л.с./т 14,2-14,5
Максимальная скорость, км/ч. 48-50
Запас хода, км 360-400
Бронирование, мм:
– лоб корпуса 100
– лоб башни . 115-190
Ср-ва постановки дымзавес БДШ-5
Экипаж, чел. 4
Вооружение:
– число х калибр, мм и тип
орудия 100 мм Д-10Т2С
(боекомплект, шт.) (34)
– число х калибр, мм и тип
пулеметов . 12,7 мм ДШК
(боекомплект,шт.) (200)
– число х калибр, мм и тип
пулеметов . 2 х 7,62 мм СГМТ
(боекомплект, шт.) (3500)
Прицел ТШ-2А-22(ТШ-2Б-22)
Ночной прицел . ТПН-1-22А-11
Радиостанция Р-113
Стабилиз . вооруж СТП-2"Циклон"
Дополнительные сведеиия:Создан на базе танка Т-54А. Главный конструктор Л.Н. Карцев. На танке установлен двухплоскостной стабилизатор вооружения, вращающийся пол боевого отделения со сдающим звеном. Несколько позже на танке стали устанавливать ночной прицел. В дальнейшем танк подвергся модернизации, на нем установили новый двигатель В-55, средства связи Р-123, заменили опорные катки от Т 55, гусеницы с РМШ, изменили боеукладку и др. С января 1965 г. на танк устанавливается прицел ТШ2Б-32 (ТШ2Б-32П). Командирский танк Т-54БК принят на вооружение в 1958 г.
