Вооружение:
– число х калибр, мм и тип
орудия 85 мм 3HC-C53
(боекомплект, шт.) . (46)
– число х калибр, мм и тип
пулеметов 7,62 мм ДТМ
(боекомплект,шт.) (1575)
Прицел ТШ-16
Радиостанция Р-113.Р-112
Дополнительные сведения Создан на базе среднего танка Т-44М и отличается от него установкой дополнительной радиостанции, зарядного агрегата АБ-1-П/30 для подзарядки аккумуляторных батарей. В результате несколько снизился боекомплект пушки и пулемета, и изъят курсовой пулемет.

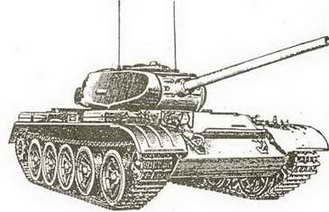

Командирский
СРЕДНИЙ ТАНК Т-54 (Т-54-1) (объект 137)
Состояние принят на вооружение в 1950г.
разработчик КБ з-да №183
Изготовитель з-д №183
Производство . серия 1947-49гг.
Боевая масса, т 36
Длина, мм:
– с пушкой вперед 9000
– корпуса . 6270
Ширина, мм v 3270
Высота по крышу башни, мм . 2400
Клиренс, мм 425
Ср. уд давление на грунт, кг/см #178; 0,93
Преодолеваемые препятствия:
– крен, град 30
– подъем, град 30
– ров, м 2,7
– стенка, м 0,8
– брод, м 1,4
Тип двигателя дизель В-54
Максимальная мощность, л.с 520
Запас топлива, л 520
Удельная мощность, л.с./т 14,4
Максимальная скорость, км/ч . 50
Запас хода, км 330
Бронирование, мм:
– лоб корпуса 120
– лоб башни 200
Ср-ва постановки дымзавес . МДШ
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 100 мм Д-10Т
(боекомплект, шт.) . (34)
– число х калибр, мм и тип
пулеметов 12,7 мм ДШК
(боекомплект,шт.) (200)
– число х калибр, мм и тип
пулеметов . 3 х 7,62 мм СГ-43
(боекомплект, шт.) (4500)
Прицел TLU-20
Радиостанция 10-РТ-26
Дополнительные сведения: Иногда именуется Т-54 образца 1946г. Танк создан на базе корпуса, трансмиссии и др. технических решений, примененных на среднем танке Т-44. Главный конструктор А.А. Морозов. Корпус сварной из катаных броневых листов, лобовой лист монолитный. На танке установлена литая башня с обратным скосом снизу по всему периметру, в ней размещена пушка и спаренный с ней пулемет. Два курсовых пулемета установлены в броневых коробах на подкрылках побортно. В дальнейшем танк неоднократно модернизировался, на его базе созданы подъемный кран СПК-12Г, самоходная артиллерийская установка Су-122-54, танковый мостоукладчик МТУ-12 и др. техника.

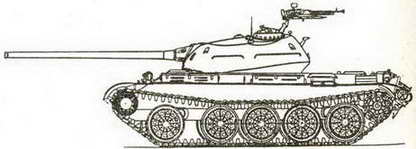

Средний танк Т-54 (Т-54-1).
СРЕДНИЙ ТАНК Т-54 (Т-54-2) (объект 137)
Состояние принят на вооружение в 1950г.
Разработчик КБ з-да №183
Изготовитель . з-д №183
Производство серия 1949-51гг.
Боевая масса, т 35,5
Длина, мм:
– с пушкой вперед 9000
– корпуса 6270
Ширина, мм 3270
Высота по крышу башни, мм . 2400
Клиренс, мм . 425
Ср. уд. давление на грунт, кг/см #178; 0,81
Преодолеваемые препятствия:
– крен, град 30
– подъем, град . 30
– ров, м 2,7
– стенка, м 0,8
– брод, м 1,4
Тип двигателя дизель В-54
Максимальная мощность, л.с 520
Удельная мощность, л.с./т 14,4
Максимальная скорость, км/ч . 50
Запас хода, км 330
Бронирование, мм:
– лоб корпуса 100
– лоб башни 200
Ср-ва постановки дымзавес . МДШ
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия . 100 мм Д-10Т
(боекомплект, шт.) (34)
– число х калибр, мм и тип
пулеметов 12,7 мм ДШК-М
(боекомплект,шт.) (200)
– число х калибр, мм и тип
пулеметов 2
х 7,62 мм СГ-43(боекомплект, шт.) (3500)
Прицел ТШ-20
Радиостанция . 10-РТ-26
Дополнительные сведения:Иногда именуется Т-54 образца 1949г. Главный конструктор А.А. Морозов. На танке установили новую литую башню с лучшей формой лобовой части без обратного скоса и пушку в узкой амбразуре. На машине применена другая турель зенитного пулемета. Вместо двух курсовых пулеметов установили один в отделении управления. В данном танке применена новая уширенная гусеница (580 мм). В дальнейшем танк прошел модернизацию, на нем установили двухплоскостной стабилизатор вооружения " Циклонновые средства связи, двигатель В-55 и др.

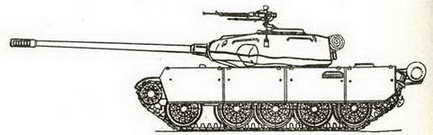

Средний танк Т-54 (Т-54-2).
СРЕДНИЙ ТАНК Т-54(Т-54-3) (объект 137}
Состояние принят на вооружение в 1946 г.
разработчик КБ з-да №183
Изготовитель з-д №183
Производство . серия 1952-55гг.
Боевая масса, т 35,5-36
Длина, мм:
– с пушкой вперед 9000
– корпуса . 6040
Ширина, мм 3270
Высота по крышу башни, мм . 2400
Клиренс, мм . , 425
Ср. уд. давление на грунт, кг/см #178; 0,81
Преодолеваемые препятствия:
– крен, град 30
– подъем, град 30
– ров, м 2,7
– стенка, м 0,8
– брод, м 1,4
Тип двигателя дизель В-54
Максимальная мощность, л.с 520
Запас топлива, л 532
Удельная мощность, л.с./т 14,4-14,6
Максимальная скорость, км/ч . 50
Запас хода, км 360-400
Бронирование, мм:
– лоб корпуса 100
– лоб башни 200
Ср-ва пост-ки дымзавес 2 х БДШ-5
Экипаж, чел 4
Вооружение:
– число х калибр, мм и тип
орудия 100 мм Д-10Т
(боекомплект, шт.) . (34)
– число х калибр, мм и тип
пулеметов . 12,7 мм ДШК-М
(боекомплект,шт.) (200)
– число х калибр, мм и тип
пулеметов 2 х 7,62 мм СГ-43
(боекомплект, шт.) (3500)
Прицел ТШ-2-22
Радиостанция . 10-РТ-26
Дополнительные сведения: Иногда именуется как Т-54 образца 1951г. Главный конструктор А.А. Морозов. На танке установлена литая полусферическая башня без обратных скосов с улучшенным уплотнением погона. На машине установлено устройство для крепления минного трала. В дальнейшем танк постоянно модернизировался на танкоремонтных заводах МО, на нем установили ночной прицел и ночные приборы наблюдения, радиостанцию Р-113, двухплоскостной стабилизатор вооружения " Циклон " и др.

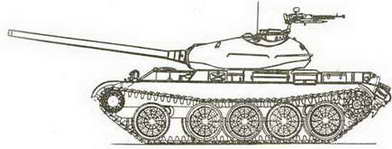

Средний танк Т-54 (Т-54-3).
Средний танк Т-54 ( выпуск 1951 года ), оборудованный ночным прицелом ( вид спереди ).
Средний танк Т-54 ( выпуск 1951 года ), оборудованный ночным прицелом ( вид сзади ).
Модернизированный вариант танка Т-54 ( выпуска 1951 года ) со стабилизатором вооружения.
