Правила устройства электроустановок в вопросах и ответах. Пособие для изучения и подготовки к проверке знаний. Разделы 1, 6, 7

Вопрос 364. Какое количество подвесных тарельчатых изоляторов из стекла или фарфора допускается принимать на ВЛ 35-220 кВ с деревянными опорами в районах с 1-2-й СЗ?

Ответ. Допускается принимать на 1 меньше, чем для ВЛ на металлических или железобетонных опорах.

Вопрос 365. Какой должна быть удельная эффективная длина пути утечки изоляторов на ВЛ 6-20 кВ с деревянными опорами или деревянными траверсами на металлических и железобетонных опорах в районах с 1-2-й СЗ?

Ответ. Должна быть не менее 1,5 см/кВ.

Вопрос 366. Что должно предусматриваться в гирляндах опор больших переходов?

Ответ. Должно предусматриваться по одному дополнительному тарельчатому изолятору из стекла или фарфора на каждые 10 м превышения высоты опоры сверх 50 м по отношению к количеству изоляторов нормального исполнения, определенному для одноцепных гирлянд при _э= 1,9 см/кВ для ВЛ 6-35 кВ и _э= 1,4 см/кВ для ВЛ 110–750 КВ. При этом количество изоляторов в гирляндах этих опор должно быть не менее требуемого по условиям загрязнения в районе перехода.

Вопрос 367. Сколько должно быть предусмотрено изоляторов в гирляндах тарельчатых изоляторов из стекла или фарфора, подвешенных на высоте более 100 м?

Ответ. Должны предусматриваться сверх определенного два дополнительных изолятора.

Внешняя стеклянная и фарфоровая изоляция электрооборудования и ОРУ

Вопрос 368. Какой должна быть удельная эффективная длина пути утечки внешнее фарфоровой изоляции электрооборудования и изоляторов ОРУ 6-750 кВ, а также наружной части вводов ЗРУ в зависимости от СЗ и номинального напряжения (на высоте до 1 000 м над уровнем моря)?

Ответ. Должна приниматься по табл. 1.9.1.

Эта величина для электрооборудования и изоляторов ОРУ 6220 кВ, расположенных на высоте более 1 000 м, должна приниматься: на высоте до 2 000 м по табл. 1.9.1, а на высоте от 2 000 до 3 000 м – на одну ступень загрязнения выше по сравнению с нормированной.

Вопрос 369. Как следует определять число тарельчатых изоляторов в натяжных и поддерживающих гирляндах ОРУ?

Ответ. Следует определять по таблицам 1.9.12-1.9.13 настоящих Правил с добавлением в каждую цепь гирлянды напряжением 110–150 кВ – 1, 220–330 кВ – 2, 500 кВ – 3, 750 кВ – 4 изоляторов.

Вопрос 370. Что следует предусматривать в районах с условиями загрязнения, превышающими 4-ю СЗ?

Ответ. Следует предусматривать, как правило, сооружение ЗРУ.

Вопрос 371. Какие ОРУ не должны располагаться в зонах с 3-4-й СЗ?

Ответ. Не должны располагаться ОРУ 500–750 кВ и, как правило, ОРУ 110–330 кВ с большим количеством присоединений.

Вопрос 372. Какой должна быть удельная эффективная длина пути утечки внешней изоляции электрооборудования и изоляторов в ЗРУ 110 кВ и выше?

Ответ. Должна быть не менее 1,2 см/кВ в районах с 1-й СЗ и не менее 1,5 см/кВ в районах с 2-4-ой СЗ.

Вопрос 373. Какие КРУН и КТП должны применяться в районах с различными СЗ?

Ответ. В районах с 1-3-й СЗ должны применяться КРУН и КТП с изоляцией по табл. 1.9.1. В районах с 4-й СЗ допускается применение только КРУН и КТП с изоляторами специального исполнения.

Вопрос 374. Как должны выбираться изоляторы гибких и жестких наружных открытых токопроводов?

Ответ. Должны выбираться с удельной эффективной длиной пути утечки по табл. 1.9.1: _э= 1,9 см/кВ на номинальное напряжение 20 кВ для токопроводов 10 кВ в районах с 1-3-й СЗ; _э= 3,0 см/кВ на номинальное напряжение 20 кВ для токопроводов 10 кВ в районах с 4-й СЗ; _э = 2,0 см/кВ на номинальное напряжение 35 кВ для токопроводов 13,8-24 кВ в районах с 1-4-й СЗ.

Выбор изоляции по разрядным характеристикам

Вопрос 375. Какие предельные разрядные напряжения промышленной частоты должны иметь гирлянды ВЛ 6-750 кВ, внешняя изоляция электрооборудования и изоляторы ОРУ 6-750 кВ в загрязненном и увлажненном состоянии?

Ответ. Должны иметь 50 %-ные разрядные напряжения не ниже значений, приведенных в табл. 1.9.2.

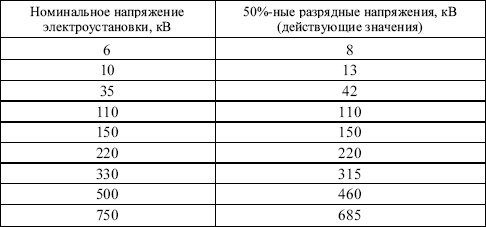

Таблица 1.9.2

50 %-ные разрядные напряжения гирлянд ВЛ 6-750 кВ, внешней изоляции электрооборудования и изоляторов ОРУ 6-750 кВ в загрязненном и увлажненном состоянии

Вопрос 376. Какой должна приниматься удельная поверхностная проводимость слоя загрязнения?

Ответ. Должна приниматься (не менее): для 1-й СЗ – 5 мкСм, 2-й СЗ – 10 мкСм, 3-й СЗ – 20 мкСм, 4-й СЗ – 30 мкСм.

Определение степени загрязнения

Вопрос 377. Какие территории относятся к районам с 1-й СЗ?

Ответ. Относятся территории, не попадающие в зону влияния источников продымленных и природных загрязнений (болота, высокогорные районы, районы со слабозасоленными почвами, сельскохозяйственные районы).

Вопрос 378. Как должна определяться СЗ в зоне уносов действующего или сооружаемого предприятия?

Ответ. Должна определяться по наибольшему годовому объему продукции с учетом перспективного плана развития предприятия (не более чем на 10 лет вперед).

Вопрос 379. Как определяется степень загрязнения вблизи ТЭС и промышленных котельных?

Ответ. Должна определяться по табл. 1.9.13 настоящих Правил в зависимости от вида топлива, мощности станции и высоты дымовых труб.

Вопрос 380. Как следует корректировать границы зоны с данной СЗ?

Ответ. Следует корректировать с учетом розы ветров по формуле:

где S– расстояние от границы источника загрязнения до границы района с данной СЗ, скорректированное с учетом розы ветров, м;

S₀– нормированное расстояние от границы источника загрязнения до границы района с данной СЗ при круговой розе ветров, м;
