Руководство по ремонту револьвера Наган 1895

empty-line/>

Приложение 3

ВЕДОМОСТЬ ДЕТАЛЕЙ, ИЗГОТОВЛЯЕМЫХ БЕЗ ТЕХНОЛОГИЧЕСКИХ КАРТ

Дета­лей

Наименование деталей

Рисунок детали

Размер заго­товки на 1 деталь (диа­метр Х длину) мм

Специаль­ный режущий инструмеит для изготовления детали

7

Ось спускового крючка

77

6X50

Плашка

Сп 0",166х50 нит.

8

Ось курка

77

6,5X50

Плашка

Сп 0",2025х50 нит.

9

Ось казенника

77

5X45

Плашка

Сп 0",133х50 нит.

14

Шпилька кольца

78

3X45

—

19

Винт соединительный

79

8X55

Плашка

Сп 0'',190х34 нит.

22

Винт пружины шомпола.

80

6Х40

Плашка

Сп 0",107х50 нит.

24

Винт дверцы

81

8X55

Плашка

Сп 0",151x38 нит.

26

Винт пружины дверцы .

80

8X40

Плашка

Сп 0",151х38 нит.

29

Винт скобы

82

8X50

Плашка

Сп 0",151х38 нит.

32

Шпилька бойка

78

3X35

—

40

Винт щеки

82

8X50

Плашка

Сп 0",151х38 нит.

42

Винт средника . .

83

10X50

Плашка

Сп 0",151х38 нит.

47

Винт рычага (шатуна)

84

5X40

Плашка

Сп 0",107х50 нит.

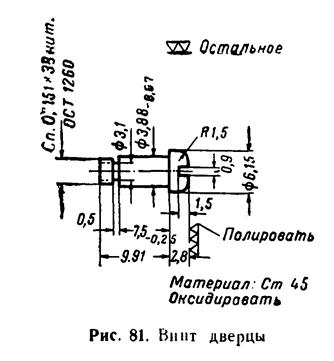

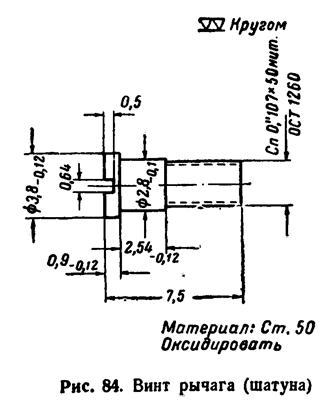

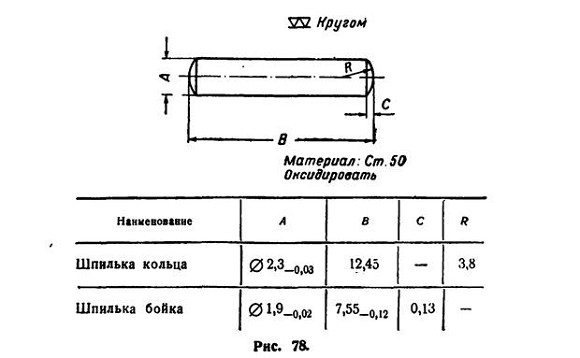

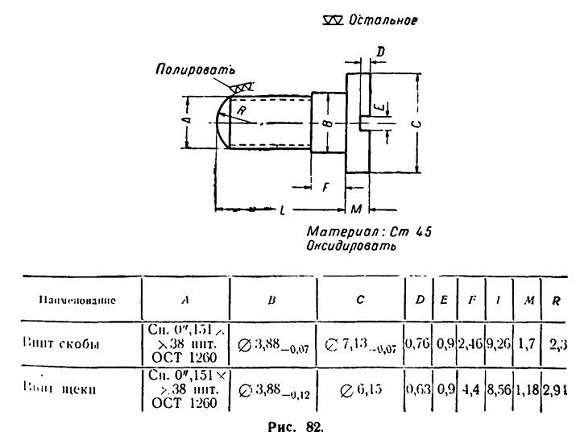

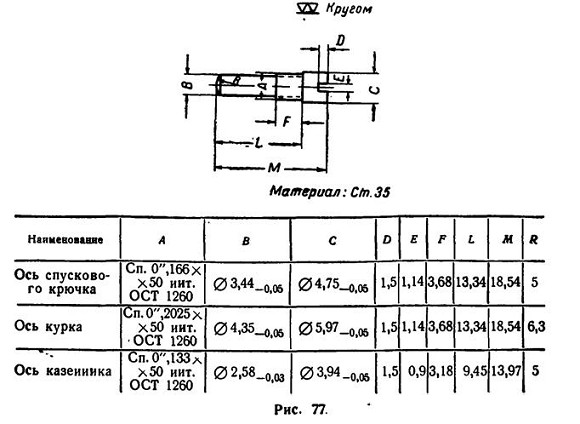

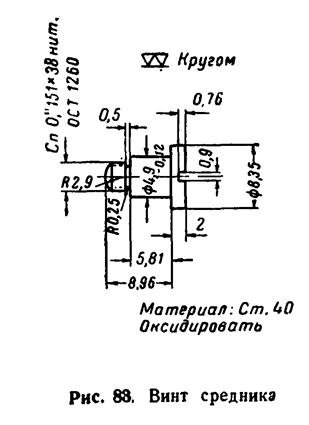

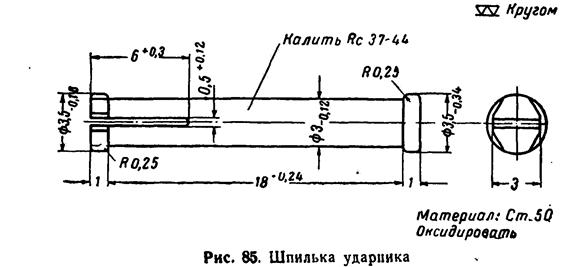

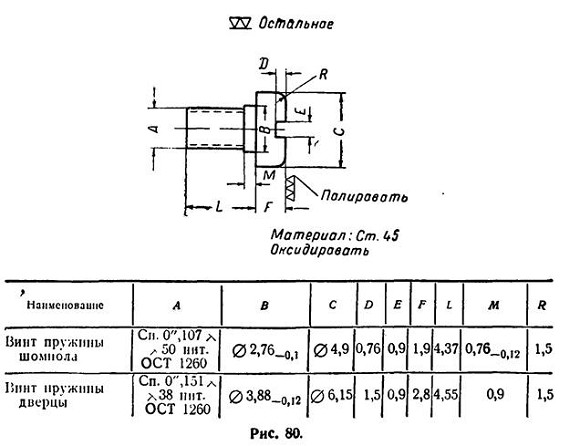

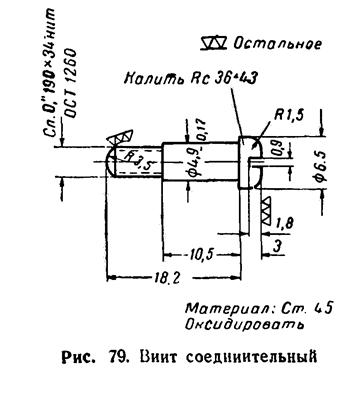

РИСУНКИ К ПРИЛОЖЕНИЮ 3

Приложение 4

ИНСТРУКЦИЯ ПО ОЧИСТКЕ СТАЛЬНЫХ ДЕТАЛЕЙ ОТ РЖАВЧИНЫ ИНГИБИРОВАННОЙ СОЛЯНОЙ КИСЛОТОЙ

А. Общие сведения

1. Очистка стальных деталей от ржавчины должна произво­диться в ингибированной соляной кислоте, представляющей смесь соляной кислоты (уд. вес 1,18) с ингибитором марки ПБ-5 (0,8—1% по отношению к объему соляной кислоты).

Ингибированная соляная кислота хорошо очищает стальные детали от ржавчины и практически не растворяет металл.

2. Ингибированная соляная кислота отгружается потребителям с заводов Министерства химической промышленности в обычных железнодорожных цистернах или в бутылях.

3. Очистка стальных деталей от ржавчины состоит из следую­щих основных операций: подготовки деталей к очистке, травления в кислоте, промывки с пассивированием, протирки, сушки и смазки.

Б. Подготовка деталей к очистке

4. Обезжирить детали в ванне, содержащей раствор следующего состава:

кальцинированная или каустическая сода

100 г

вода

1 л

или

мыло твердое

30 г

вода

1 л

Обезжиривать детали в кипящем растворе.

5. Промыть детали в холодной проточной воде и охладить до комнатной температуры (18—20° С). Хорошо обезжиренная деталь должна полностью смачиваться водой. Если вода при промывке покрывает поверхность детали не полностью, а собирается кап­лями, то это указывает на недостаточное обезжиривание.

Примечание. При наличии на поверхности деталей толстого слоя смазки перед обезжириванием необходимо смазку удалить сухой ветошью.

В. Травление

6. Травить детали в эмалированных, деревянных или в свар­ных железных ваннах, содержащих раствор следующего состава:

вода в литрах

ингибирован­ная соляная кислота в литрах

1

—

100

Детали, сильно пораженные ржавчиной и не имеющие полированных поверхностей.

2

50

50

Детали, не сильно пораженные ржавчиной и имеющие полированные поверхности.

3

80

20

Детали, не сильно пораженные ржавчиной с полировкой высокого качества, при тре­бовании очень строгого сохранения их размеров и полировки.

№№ ванн	Состав травильной ванны	Для каких деталей применяется

7. Для приготовления раствора в отмеренное количество воды влить ингибированную соляную кислоту; воду в кислоту вливать нельзя, так как это может привести к разбрызгиванию кислоты и к сильным ожогам.

8. Температура травильного раствора и погруженных в него деталей должна быть в пределах 10—30° С.

Время выдержки деталей в травильной ванне устанавливается опытным путем; в зависимости от состава ванны, степени пораже­ния ржавчиной поверхности очищаемых деталей и состава металла время выдержки может колебаться от 20 минут до 3-х часов.

По истечении установленного времени травления вынуть детали из травильного раствора и тщательно промыть в ванне с холодной проточной водой, после чего отправить детали на промывку в рас­творе пассиваторов или на ремонт и оксидирование.

9. При травлении сильно поржавевших деталей следует раство­рять только часть ржавчины, так как оставшаяся ржавчина от дей­ствия кислоты сильно разрыхляется и может быть снята щеткой и смыта водой.

10 Удалять ржавчину из каналов стволов при хорошем состоя­нии оксидировки наружных поверхностей нужно путем заливки травильного раствора в канал ствола; при этом ствол устанавли­вают в наклонное положение и нижний конец его закрывают проб­кой.

11 Травильный раствор действует (приблизительно) в течение 20 закладок деталей при средней продолжительности очистки, после чего раствор сильно загрязняется и его необходимо заменить.

12 Персонал, обслуживающий травильные ванны, должен иметь резиновые перчатки, фартуки и очки.

Г. Промывка в растворе пассиваторов

13. Неоксидированные детали с целью образования на их поверхности пленки, отчасти предохраняющей от ржавления, после травления и промывки погрузить в железную ванну, содержащую раствор следующего состава:
