Руководство по ремонту револьвера Наган 1895

ДЕФЕКТАЦИЯ И РЕМОНТ ПРИНАДЛЕЖНОСТИ.

Смятие конца протирки

Смятие конца протирки, нарушающее форму отверстия и затруд­няющее пользование протиркой, не допускается.

(I) При наличии смятия выправить конец протирки на оправке, зачистить забоины и наложить фаски на ребра.

Отлом конца протирки

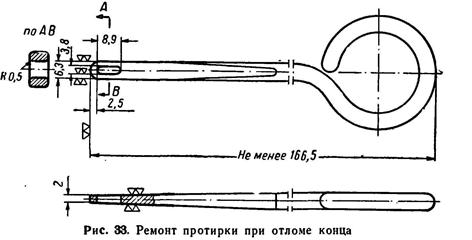

(I) При отломе конца протирки отремонтировать протирку по рис. 33. Наименьшая длина протирки при этом допускается 166,5 мм,

Изгиб протирки

(I) Выправить протирку медным молотком на свинцовой плите.

Скрошенность концов лезвия отвертки

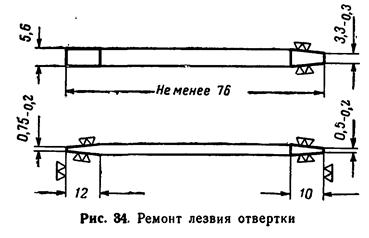

(I) Заправить скрошенный конец лезвия на наждачном точиле, смачивая точило водой для избежания отпуска (рис. 34).

ЧАСТЬ ЧЕТВЕРТАЯ

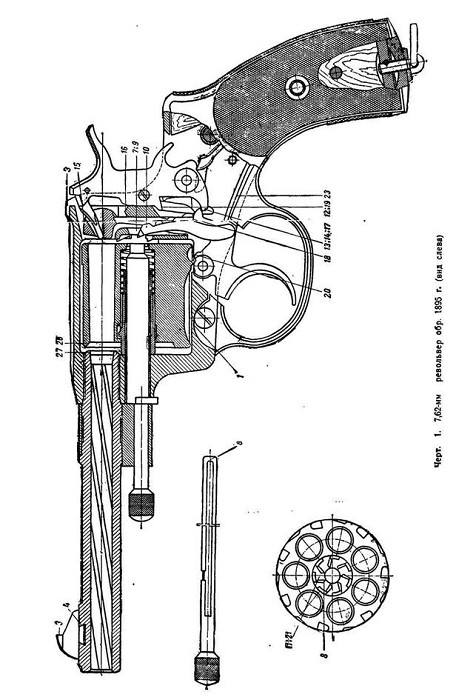

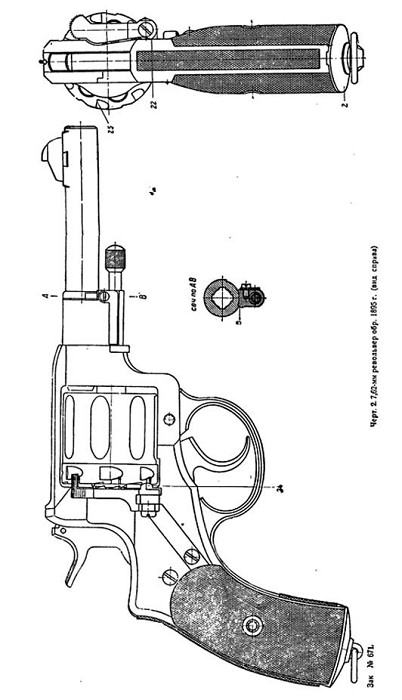

ТЕХНОЛОГИЧЕСКИЕ КАРТЫ 7,62-мм РЕВОЛЬВЕР ОБР. 1895 г.

КАРТА 1

ПОСТАНОВКА НОВЫХ ОСЕЙ КУРКА, СПУСКОВОГО КРЮЧКА И КАЗЕННИКА

1. Вывинтить плоскогубцами старые оси курка, спускового крючка и казенника.

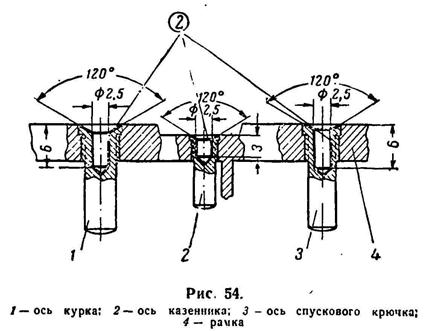

2. Если вывинтить оси невозможно, то зачистить наждачным полотном расклепанные торцы головок осей, накернить по центру, просверлить отверстия диаметром 2,5 мм, раззенковать их под углом 120°, не задевая поверхность рамки (рис. 54), и вывинтить оси плоскогубцами.

3. Если вывинтить оси способом, указанным в п. 2, невозможно, то срезать ножовкой выступающие части осей и остаток их вывин­тить воротком (приложение 2, рис. 72).

4. Прочистить резьбу в отверстии для оси спускового крючка метчиком Сп 0",166х50 нит., в отверстии для оси курка метчиком Сп 0",2025х50 нит. и в отверстии для оси казенника метчиком Сп 0",133х50 нит.

Если в наличии метчиков нет, то использовать оси (приложе­ние 3, рис. 77), предварительно закалив их до твердости Rс =36—42.

5. Подобрать новую ось так, чтобы она плотно ввинчивалась в рамку и при ввинчивании ее до упора конец резьбовой части оси не выступал за срез рамки. Если конец резьбовой части оси выступает за срез рамки, то опилить его надфилем.

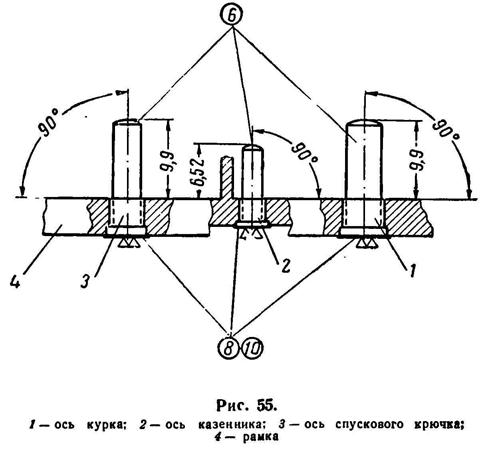

6. Проверить высоту ввинченной до упора оси и перпендикулярность ее к плоскости рамки. Высота оси курка и спускового крючка должна быть 9,9 мм, а оси казенника — 6,52 мм (рис. 55).

Оси высотой более указанных размеров опилить личным на­пильником; если оси не перпендикулярны к плоскости рамки, то выправить их при помощи оправки (приложение 2, рис. 69).

7. Закрепить рамку в тисках с медными прокладками, опилить головку оси по высоте, оставив 0,5 мм под расклепку.

8. Зажать подставку (приложение 2, рис. 73) в тисках, вста­вить ось в гнездо подставки и расклепать головку ее.

9. Проверить слесарным угольником перпендикулярность оси к плоскости рамки и при необходимости выправить оправкой (при­ложение 2, рис. 69),

10. Опилить головку оси заподлицо с плоскостью рамки и зачи­стить наждачным полотном.

11.

Оксидировать рамку.

КАРТА 2

НАПЛАВКА МЕТАЛЛА НА УПОР ШОМПОЛЬНОЙ ТРУБКИ

1. В собранном револьвере повернуть шомпольную трубку так, Чтобы канал ее совместился с каналом оси барабана; при этом шомпол свободно должен продвигаться в крайние положения.

2.

По риске на стволе отметить риской на поверхности шом­польной трубки положение трубки (риску слегка нанести чертил­кой).

3. Выдвинуть шомпол и повернуть шомпольную трубку на себя до упора в ствол, отметить положение трубки второй риской на поверхности шомпольной трубки по той же риске на стволе.

4. Измерить расстояние d между рисками.

5. Разобрать револьвер и закре­пить ствол в тисках с медными про­кладками, вложить деревянный бру­сок в окно рамки и отвинтить ее. Отделить шомпольную трубку.

6. Зачистить упор шомпольной трубки и замерить его высоту А (рис. 56).

7. Наплавить упор шомпольной трубки электродом Э34 (диаметр 2 мм).

8. Опилить наплывы металла.

9.

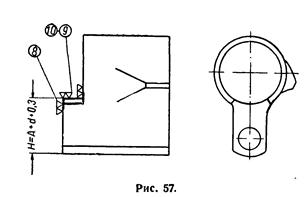

Разметить высоту упора шомпольной трубки H= (A+d+0,3) мм (рис. 57), где 0,3 мм — припуск на опиловку.

10. Опилить упор шомпольной трубки по разметке.

11. Собрать шомпольную трубку со стволом и рамкой, повер­нуть на себя шомпольную трубку до упора и определить величину недоворота трубки по рискам на ее поверхности.

12. Отвинтить ствол, сиять шомпольную трубку и припилить упор (примерно на величину недоворота).

13. Собрать шомпольную трубку со стволом, рамкой и осью барабана. Проверить совмещение каналов шомпольной трубки и оси барабана продвижением шомпола.

14. При несовмещении каналов допускается пригонка упора ша­бером в собранном виде, не задевая поверхности ствола.

15. Отвинтить ствол, отделить шомпольную трубку и удалить риски, сделанные чертилкой.

16. Оксидировать шомпольную трубку.

17. Собрать револьвер и проверить взаимодействие механизмов.

КАРТА 3

ПОДГОНКА БАРАБАНА (ПРИ ЗАМЕНЕ БАРАБАНА)

1. Подобрать по барабану подвижную трубку барабана, а по подвижной трубке барабана и барабану — ось барабана.

2. Вставить барабан в рамку револьвера.

3.

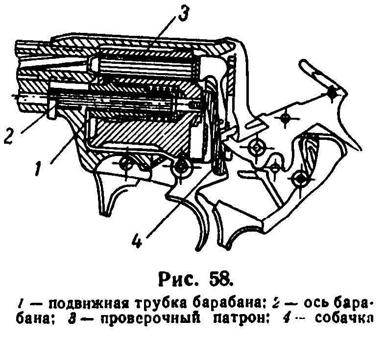

Вложить проверочные патроны в каморы барабана и прове­рить вхождение дулец патронов в устье ствола при медленном и резком взведении курка на боевой взвод нажимом на спицу курка (рис. 58).
