Руководство по ремонту револьвера Наган 1895

1. Изгиб шомпола.

(I) Отделить шомпол и проверить его прямолинейность слесар­ной линейкой.

При изгибе выправить шомпол легкими ударами медного мо­лотка на стальной плите.

После правки проверить движение шомпола в канале шомполь­ной трубки.

2. Помятость шомпольной трубки..

(I) Осмотреть, не имеет ли шомпольная трубка вмятин, затруд­няющих перемещение шомпола в ней.

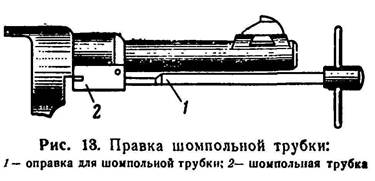

При наличии вмятин выправить шомпольную трубку, для чего отделить шомпол и пружину шом­пола от шомпольной труб­ки, вставить в отверстие шомпольной трубки оправ­ку (приложение 2, рис. 66) срезанной частью в сто­рону вмятины и при помощи рукоятки повернуть оправку несколько раз до устранения помятости (рис. 13).

После правки проверить движение шомпола в канале шомполь­ной трубки.

Канал шомпольной трубки не совмещается с каналом оси барабана

Для проверки совмещения канала шомпольной трубки с кана­лом оси барабана положить собранный револьвер на ладонь левой руки горизонтально стволом вправо, повернуть шомпол на себя, выдвинуть его вперед, повернуть шомпольную трубку доотказа вниз и продвинуть шомпол назад.

Шомпол при этом должен свободно, без утыкания, входить в канал оси барабана.

Если это не происходит, то неисправен упор шомпольной трубки.

Причина неисправности.

Износ или смятие упора шомпольной трубки (5 на черт. 2).

(I) При наличии износа или смятия упора шомпольной трубки, вызывающем несовмещение канала шомпольной трубки с каналом оси барабана, револьвер отправить в вышестоящий ремонтный орган.

(II) Наплавить на изношенный или смятый упор шомпольной трубки слой металла и обработать его (карта 2),

Шомпол свободно перемещается в шомпольной трубке

Придать револьверу вертикальное положение (рукояткой вниз) и выдвинуть шомпол вверх; при этом шомпол, не удерживаемый рукой, не должен опускаться от собственного веса.

Если шомпол опускается от собственного веса, то это указы­вает на неисправность пружины шомпола.

Причины неисправности.

1. Изгиб пружины шомпола.

(I) Проверить работу пружины. Пружина шомпола должна своим зубом давить на шомпол и удерживать его от свободного перемещения в шомпольной трубке

При наличии изгиба зажать один конец пружины в тисках и вручную выправить пружину.

Если после правки пружины шомпол не будет удерживаться в шомпольной трубке, то заменить пружину.

2. Износ или излом зуба пружины шомпола.

(I) Осмотреть зуб пружины шомпола и проверить, упирается ли он в дно продольного паза шомпола.

При наличии износа или излома зуба пружины заменить пру­жину.

Выпадение шомпола из шомпольной трубки

Шомпол, выдвинутый до отказа вперед, не должен выниматься или выпадать из шомпольной трубки.

Причины неисправности.

1. Излом или износ упорной стенки продоль­ного паза шомпола (6 на черт. 1).

(I) При наличии излома упорной стенки продольного паза шомпола или износе ее до размера менее 0,75 мм заменить шомпол.

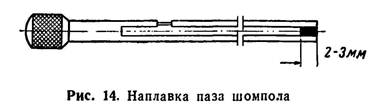

(II) Наплавить на упорную стенку продольного паза шомпола слой металла 1,5—2 мм электродуговой сваркой электродом Э42 (диаметр 2 мм) (рис. 14).

После наплавки зажать шомпол в ручных тисочках, положить его на деревянную подкладку и, вращая шомпол, опилить наплывы металла на цилиндрической части шомпола и на торце его запод­лицо с основной поверхностью.

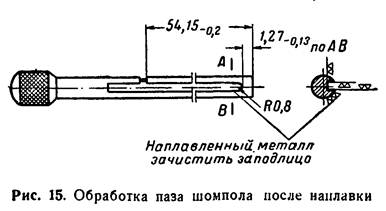

Затем обработать паз шомпола крейцмейселем, довести размеры паза и упорной стенки надфилем до размеров, указанных на рис. 15, зачистить конец шомпола наждачным полотном и приту­пить углы.

2. Изгиб пружины шомпола.

См. раздел "Шомпол свободно перемещается в шомпольной трубке", п. 1.

3. Износ или излом зуба пружины шомпола.

См. раздел "Шомпол свободно перемещается в шомпольной трубке", п. 2.

Шомпол не закрепляется в шомпольной трубке

Причина неисправности.

Не совмещение зуба пружины шомпола с попе­речным пазом шомпола.

(I) Определить, какая из граней зуба пружины шомпола препят­ствует закреплению шомпола в шомпольной трубке.

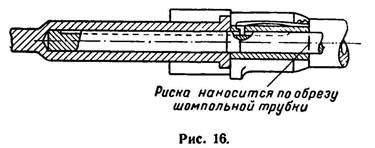

Для этого отделить барабан от рамки, прочистить канал оси барабана, вставить ось барабана в рамку револьвера, продвинуть шомпол в канал оси барабана назад и нанести на шомполе чер­тилкой риску по переднему обрезу шомпольной трубки (рис. 16).

Затем выдвинуть шомпол из канала оси, повернуть шомполь­ную трубку вверх до отказа, продвинуть шомпол до совмещения его поперечного паза с зубом пружи­ны и повернуть шомпол от себя до отказа (рис. 17).

Если нанесенная риска окажет­ся утопленной в канале шомпольной трубки, то зачистить надфилем заднюю грань зуба пружины. Если риска находится несколько впереди переднего обреза трубки, то зачистить переднюю грань зуба пружины.

Для зачистки зуба пружины зажать пружину шомпола в ти­сках с медными прокладками.

Уменьшение толщины зуба пружины шомпола при зачистке до­пускается до 2 мм (рис. 18).

Если зачисткой зуба до размера 2 мм не обеспечивается сов­мещение зуба пружины с продольным пазом шомпола, то заме­нить пружину.

Примечание. Незакрепление шомпола в шомпольной трубке может про­исходить и вследствие загрязнений канала оси барабана.

ДЕФЕКТАЦИЯ И РЕМОНТ УДАРНО-СПУСКОВОГО МЕХАНИЗМА

(черт. 1)

Затруднительная постановка курка на боевой взвод

Для проверки постановки курка на боевой взвод вложить проверочные патроны в каморы барабана и, действуя на спицу курка, медленно повернуть барабан.

При каждом повороте барабана выступающее дульце гильзы должно входить в устье ствола без утыкания в его задний срез, а курок должен свободно и без особых усилий становиться на бое­вой взвод.

Барабан при взведенном курке не должен иметь продольной качки; небольшая круговая качка барабана допускается.
