Руководство по ремонту револьвера Наган 1895

Причины неисправности.

1. Сильная боевая пружина.

(I) Проверить усилие на спуск курка с боевого взвода. Если уси­лие на спуск более 5 кг, то подобрать менее сильную боевую пру­жину.

Примечание. Постановка цилиндрических вкладышей между нижним пером боевой пружины и спусковой скобой, с целью уменьшения усилия на спуск, категорически запрещается.

2. Изгиб собачки.

См. раздел "Затруднительная постановка курка на боевой взвод", п. 1.

3. Изгиб правой стенки щели для собачки в рамке.

См. раздел "Затруднительная постановка курка на боевой взвод", п. 2.

Курок легко спускается с боевого взвода

Спуск курка с боевого взвода должен происходить от усилия на хвост спускового крючка не менее 3,6 кг.

Проверку спуска производить, как указано выше (см. раздел "Курок туго спускается с боевого взвода".

При этом в момент спуска весы должны показывать усилие не менее 3,6 кг.

Если это требование не выполнено, то неисправны курок или шептало спускового крючка, или боевая пружина.

Причины неисправности.

1. Скругление боевого взвода курка или шеп­тала спускового крючка (13 на черт. 1).

(I) Зажать курок или спусковой крючок в тисках с медными прокладками и осторожно зачистить трехгранным надфилем боевой взвод курка (рис. 25) или шептало спускового крючка (рис. 26).

Скругление боевого взвода курка или шептала спускового крючка, не влияющее на нормальный спуск курка, допускается без ремонта.

2. Осадка боевой пружины.

(I) Осевшую боевую пружину заменить.

После постановки новой пружины проверить работу ударно-спускового механизма.

Курок срывается с боевого взвода

Срыв курка с боевого взвода при давлении на спицу его снизу не допускается. Если же курок срывается с боевого "взвода, то не­исправны курок или шептало спускового крючка.

Причина неисправности.

Скругление боевого взвода курка или шеп­тала спускового крючка (14 на черт. 1).

См. раздел "Курок легко спускается с боевого взвода", п. 1.

Осечки

Причины неисправности.

1. Утыкание бойка в верхний край казенника (15 на черт. 1) или в гребень ползуна (16 на черт. 1).

(I) Взвести курок, спустить его с боевого взвода и, удерживая спусковой крючок в крайнем заднем положении, отвести курок назад до выхода бойка из канала казенника; затем выколоткой или спичкой приподнять боек вверх и подать курок вперед. Боек при этом должен свободно войти в канал казенника.

Боек, опущенный вниз, не должен утыкаться в верхний гребень ползуна.

При утыкании бойка заменить его шпильку. Шпилька бойка должна прочно сидеть в отверстии курка и не смещаться от давле­ния на нее выколоткой усилием руки.

При смещении шпильки бойка раскернить ее концы и зачистить заподлицо с поверхностью курка.

Если заменой шпильки устранить утыкание бойка невозможно, то заменить боек.

2. Малый выход бойка.

(I). Взвести и спустить курок с боевого взвода и, удерживая спусковой крючок в крайнем заднем положении, подать курок вперед доотказа.

Выход бойка из казенника при этом должен быть в пределах 1,3—1,7 мм.

Выход бойка проверять при снятом барабане войсковым калиб­ром К-1 пистолета ТТ (приложение 1).

При выходе бойка менее 1,3 мм заменить боек.

3. Излом или скрошенность бойка.

(I) При наличии излома заменить боек.

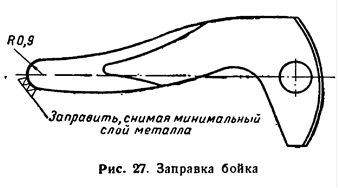

При наличии скрошенности заправить боек надфилем (рис. 27) и проверить выход его из казенника калибром К-1. Заправленный боек должен иметь правильную полусферическую форму.

4. Большой отбой (отход) курка.

(I) Взвести и спустить курок с боевого взвода и, придерживая хвост спускового крючка в крайнем заднем положении, определить положение шпильки бойка относительно заднего среза рамки.

Отбой (отход) курка считается нормальным, если расстояние А (рис. 28) между шпилькой бойка и срезом рамки не более поло­вины диаметра шпильки.

При большем отбое курка зажать боевую пружину в тисках с медными прокладками, осторожно зачистить надфилем нижнюю площадку верхнего пера боевой пружины и притупить углы (рис. 29).

5. Выступание шпильки бойка над боковой поверхностью курка.

(I) Проверить, прочно ли сидит шпилька бойка в отверстии курка, давлением на ее конец выколоткой.

Смещение шпильки при этом от усилия руки не допускается.

При наличии смещения подобрать повышенную шпильку.

При наличии трещины в головке курка (около отверстия для шпильки бойка) заменить курок.

6. Выступание головки винта рычага (ша­туна) над плоскостью курка.

(I) Проверить, до отказа ли ввинчен винт рычага. Если винт ввинчен не до отказа, то ввинтить его. При самоотвинчивании винта рычага заменить винт.

Неэнергично действует спусковой крючок

Спусковой крючок после прекращения давления на его хвост под действием нижнего пера боевой пружины должен энергично повернуться на своей оси и занять первоначальное положение.

Если это не происходит, то неисправна боевая пружина или ку­рок, или барабан.

Причины неисправности.

1. Ослабление боевой пружины.

(I) При наличии ослабления заменить боевую пружину. После постановки новой пружины проверить работу ударно-спускового механизма.

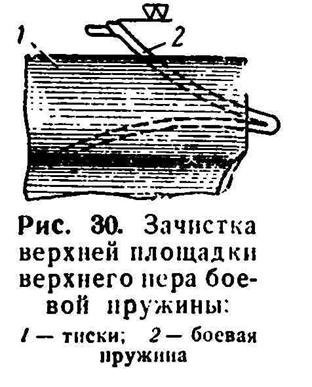

2. Малый отбой (отход) курка.

(I) Проверку отбоя курка производить, как указано выше (см. раздел "Осечки", п. 4).
