Руководство по ремонту револьвера Наган 1895

4. При утыкании гильзы в срез ствола проверить работу собачки (в каких каморах происходит уты­кание).

5. Если при проворачивании барабана происходит утыкание на всех каморах, то подобрать со­бачку с пониженной головкой (по толщине или по длине); при не­довертывании барабана подобрать собачку с повышенной головкой (по толщине или по длине),

6.

Если запасных собачек с по­вышенной головкой нет в нали­чии, то отжечь собачку в горне при температуре 820—850° С (виш­нево-красный цвет).

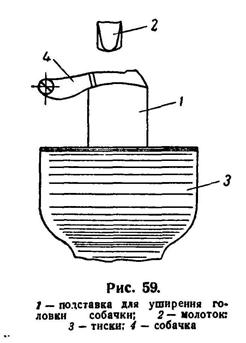

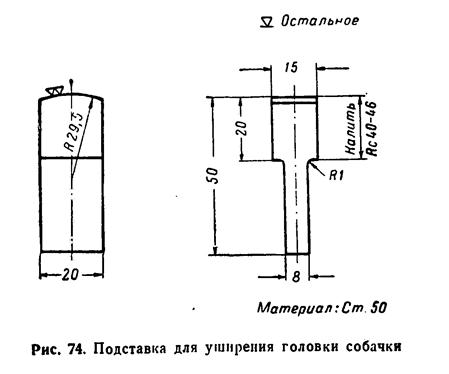

Положить собачку на оправку (приложение 2, рис. 74), закреп­ленную в тисках и молотком оттянуть и уширить головку собачки (рис. 59).

7. Пригнать собачку по месту до получения нормального поворота барабана (без утыкания дульца гильзы в срез ствола), зачищая ее правую плоскость или головку (рис, 60).

8. Нагреть собачку в горне до температуры 820—850°С (вишне­во-красный цвет) и охладить в воде (закалка).

9. Зачистить собачку наждачным полотном, нагреть стальную плитку до яркокрасного цвета каления, положить собачку на плитку и выдержать до появления светложелтого цвета побежалости на поверхности собачки; быстро снять собачку с плитки и охладить в воде (отпуск).

10. Опробовать твердость собачки напильником,

11, Если запасных собачек с пониженной головкой нет в наличии, то опилить правую плоскость собачки или головку до получения нормального поворота барабана — без утыкания дульц гильз в срез ствола,

12, Если утыкание гильзы в срез ствола происходит не более чем на четырех каморах барабана вследствие его провертывания, то припилить надфилем соответствующие зубья храпового колеса.

13, Если утыкание происходит не более чем на четырех каморах барабана вследствие его недовертывания, то зажать барабан в тисках, подрубить зубилом соответствующий зуб храпового колеса и осадить его сверху гнетком (см. раздел "Затруднительная поста­новка курка на боевой взвод"),

14, Проверить действие барабана. При провороте барабана или заедании собачки допускается припиловка осаженных зубьев

надфилем,

15. Проверить расстояние от среза казенника до среза бара­

бана калибром (приложение 2, рис. 75).

При калибре, вложенном в камору барабана, курок не должен становиться на боевой взвод.

16, Если на новом барабане имеется номер, то зачистить его личным напильником и наждачным полотном,

17, Набить на передний срез барабана новый номер, соответ­ствующий номеру на рамке.

Примечание. Если калибра-шашки в наличии нет, то разрешается произ­водить подгонку барабана (при замене барабаиа) без проверки расстояния от среза казенника до среза барабана, с последующей проверкой стрельбой.

ПРИЛОЖЕНИЯ

Приложение 1

ВЕДОМОСТЬ ВОЙСКОВЫХ КАЛИБРОВ И ПРИБОРОВ К 7,62-мм РЕВОЛЬ­ВЕРУ обр. 1895 г.

№№ калибра и прибора

Наименование, назначение и описание

Примечание

	Калибры
К-1	Калибр с размерами 1,3 и 1,7 мм для проверки выхода бойка.
К-2	Непроходной калибр для проверки канала ствола по полям 0'',304 (7,722 мм). Калибр служит для определения степени износа канала ствола с дульной части. Проверка канала ствола производится без при­ложения усилия на калибр.
	Приборы
ПРБ-3	Клейма цифровые (набор из 9 шт.) для клей­мения барабана и крышки.
Сб. 21	Весы пружинные для проверки усилия на спуск курка.	Из комплекта при­надлежности к 7,62-мм станко­вому пулемету си­стемы Максима.

Приложение 2

ВЕДОМОСТЬ ПРОСТЕЙШИХ ПРИБОРОВ И ПРИСПОСОБЛЕНИЙ ДЛЯ РЕМОНТА 7,62-мм РЕВОЛЬВЕРА обр. 1895 г.

№ по пор.

Наименование приборов и приспособлений

Примечание

№№ рисунков

1.

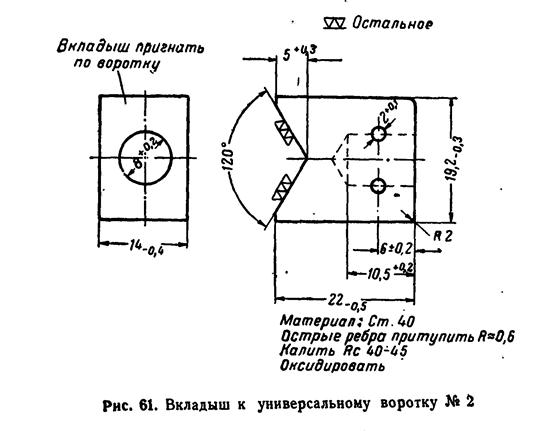

Вкладыш к универсальному воротку № 2 .

61

2.

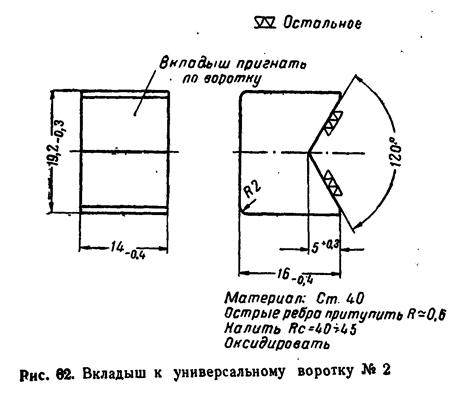

Вкладыш к универсальному воротку № 2 .

62

3.

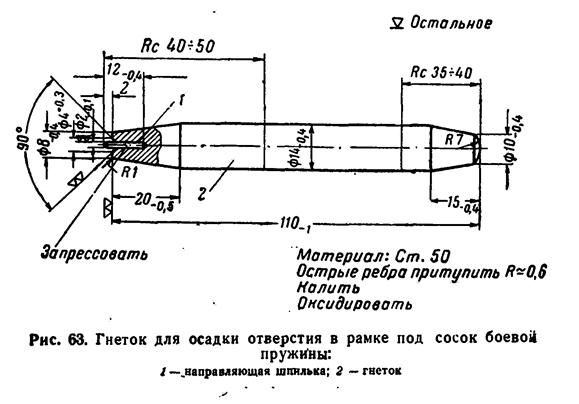

Гнеток для осадки отверстия в рамке под сосок боевой пружины.

63

4.

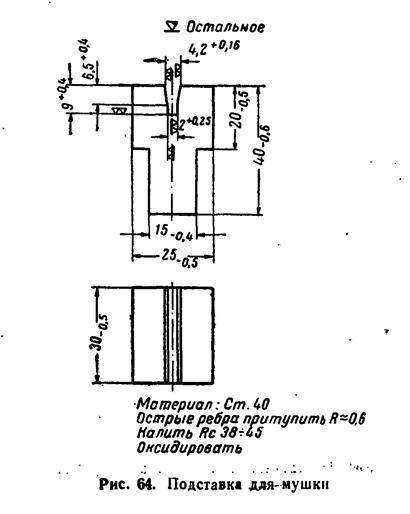

Подставка для мушки.

64

5.

Гнеток.

65

6.

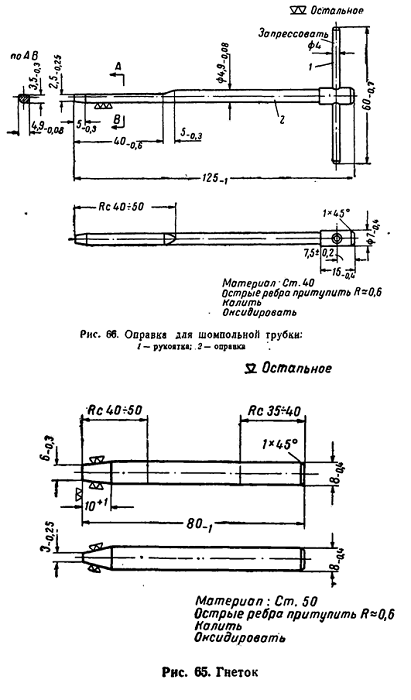

Оправка для шомпольной трубки.

66

7.

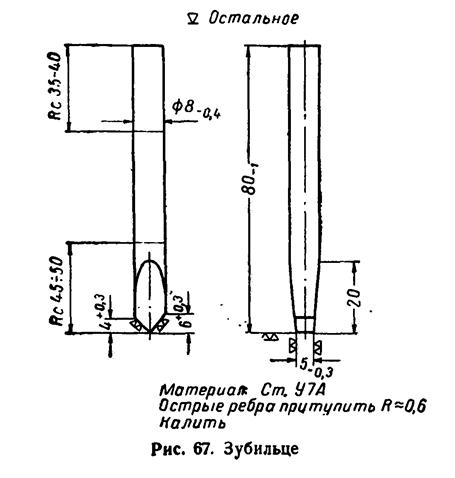

Зубильце.

67

8.

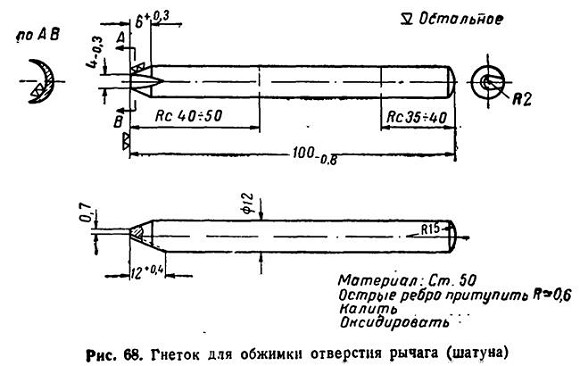

Гнеток для обжимки отверстия рычага (шатуна).

68

9.

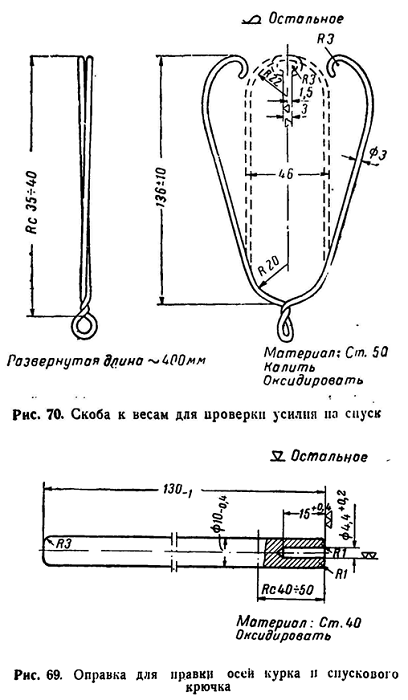

Оправка для правки осей курка и спускового крючка.

69

10.

Скоба к весам для проверки усилия на спуск.

70

11

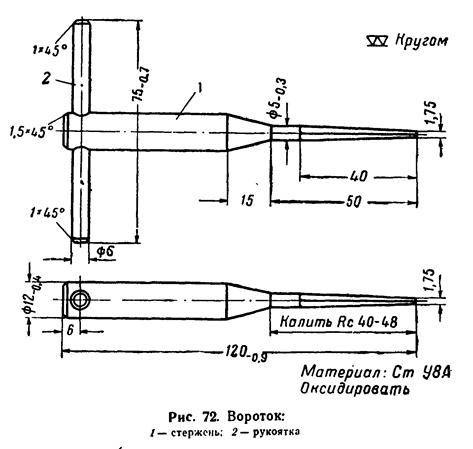

Вороток.

72

12.

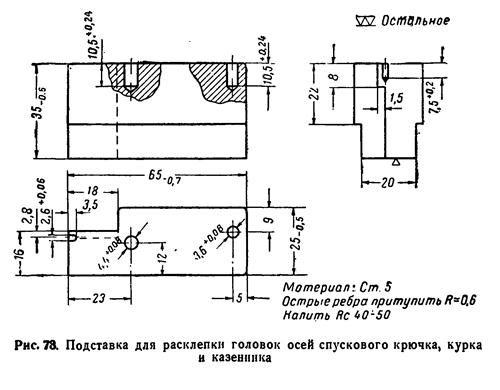

Подставка для расклепки головок осей спускового крючка, курка и казенника.

73

13.

Подставка для уширения головки собачки.

74

14.

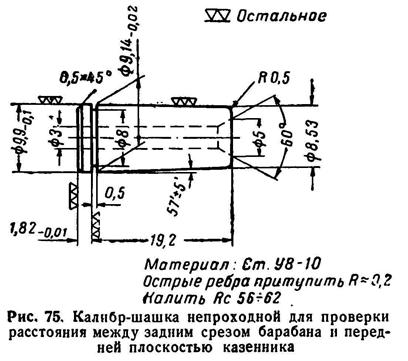

Калибр-шашка непроходной для проверки расстояния между задним срезом барабана и передней плоскостью казенника.

75

15.

Раздвижной универсальный вороток № 2.

–

РИСУНКИ К ПРИЛОЖЕНИЮ 2

<
