Руководство по ремонту револьвера Наган 1895

8. Качка шомпольной трубки на стволе

Шомпольная трубка должна плавно вращаться на стволе от усилия руки, причем, будучи повернута в верхнее положение до упора, не должна возвращаться обратно от собственного веса. Про­дольная качка шомпольной трубки на стволе допускается.

(I) При свободном вращении шомпольной трубки обжать верх­нюю часть трубки в тисках с медными прокладками.

9. Изгиб рамки

(I) Выправить рамку медным молотком на свинцовой плите.

При резком изгибе рамки, не поддающемся правке, отправить револьвер в вышестоящий ремонтный орган.

10. Качка или излом осей курка, спускового крючка и казенника

Качка осей, заметная при давлении на них пальцами руки в разных направлениях, не допускается.

Обозначение осей на поверхности рамки с выступанием масла при неоднократном взведении и спускании курка в собранном ре­вольвере допускается.

(1) При качке или изломе осей курка, спускового крючка и ка­зенника револьвер отправить в вышестоящий ремонтный орган.

(2) Изготовить новые оси (приложе­ние 3, рис. 77) и поставить в рамку (карта 1).

11. Разрыв или трещина перемычки около винта скобы в рамке

(1 на черт. 1)

(I) Выпилить поврежденный участок и зачистить надфилем (рис. 4).

12. Разворот отверстия для соска боевой пружины

Боевая пружина должна прочно удер­живаться своим соском в рамке и сни­маться с рамки с некоторым усилием.

(I) При развороте отверстия для соска боевой пружины отделить от рамки пра­вую щеку, положить рамку плоскостью рукоятки на стальную плиту и осадить молотком приподнятый металл вокруг отверстия.

Если после этого сосок боевой пру­жины не будет прочно удерживаться в от­верстии рамки, то осадить металл вокруг отверстия специальным гнетком (при­ложение 2, рис. 63), как указано на рис. 5, и зачистить отверстие

круглым надфилем.

13. Качка затылка в соединении с рамкой

(2 на черт. 2)

Качка затылка, ощущаемая рукой, не допускается

(I) Подтянуть заклепки затылка и зачистить места подтяжки заклепок личным напильником.

Если устранить качку затылка подтяжкой заклепок невозможно, то револьвер отправить в вышестоящий ремонтный орган.

 (II) Высверлить старые заклепки с наружной стороны затылка сверлом диаметром 2 мм, изготовить новые заклепки (рис. 6), по­ставить заклепки на место, рас­клепать их и зачистить (рис. 7).

14. Изгиб кольца для шнура

(I) Выправить кольцо на оправке по контуру исправного кольца и опробовать прочность соединения его с головкой винта кольца.

Если кольцо выправить невозможно, то заменить его новым (см. ниже п. 15).

15. Срыв или отсутствие кольца для шнура

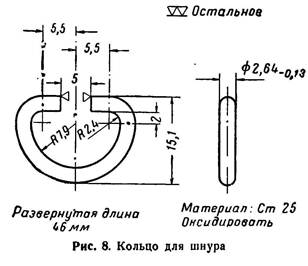

Кольцо для шнура должно прочно держаться в головке винта и не вырываться из него от усилия руки. (I) Изготовить кольцо вновь (рис. 8).

Развести концы кольца на расстояние 9—10 мм, вставить один конец кольца в отверстие головки винта и поставить кольцо на край свинцовой плиты. Затем, направив другой конец кольца в от­верстие винта, молотком сжать кольцо (рис. 9).

ДЕФЕКТАЦИЯ И РЕМОНТ ПРИЦЕЛЬНЫХ ПРИСПОСОБЛЕНИЙ

(черт. 1)

Дефекты, влияющие на точность прицеливания

1. Забитость вершины мушки или прорези нарамке (3 на черт. 1).

Зачистить приподнятый металл личным напильником или над­филем, не нарушая формы и размеров мушки и прорези.

2. Мушка свободно перемещается в пазу основания для мушки на стволе (4 на черт. 1).

Соединение мушки с основанием должно быть прочным. Сме­щение мушки при давлении на нее сбоку пальцами руки не допу­скается.

Посадка мушки должна соответствовать рис. 10.

(I) При наличии смещения мушки проверить паз для мушки на стволе мушкой, не бывшей в употреблении. Мушка при этом не должна входить в паз под давлением пальцев руки.

При наличии износа паза расширить лапку мушки.

Для этого зажать в тисках подставку для мушки (приложение 2, рис. 64), вложить в нее мушку и легкими ударами молотка по гнетку (приложение 2, рис. 65), поставлен­ному на лапку, раздать лапку (рис. 11).

Затем подчистить надфилем боковые грани лапки и поставить мушку в паз на стволе до совмещения рисок.

Примечание. Мушка должна отделяться и ставиться в паз на стволе легкими ударами молотка по медному гнетку, поставленному своим концом на лапку мушки сбоку.

3. Несоответствие формы прицельной прорези форме мушки.

Форма прицельной прорези на рамке должна соответствовать форме мушки.

При треугольной форме мушки про­резь должна быть треугольная, при пря­моугольной — полукруглая.

(I) При наличии на револьвере тре­угольной прорези и прямоугольной мушки переделать треугольную прорезь на полу­круглую согласно рис. 12.

4. Наличие нескольких рисок на мушке.

Риска на мушке должна быть совме­щена с риской на основании для мушки.

(I) При наличии нескольких рисок зачистить риски личным на­пильником и нанести новую риску по риске на основании для мушки после приведения револьвера к нормальному бою.

ДЕФЕКТАЦИЯ И РЕМОНТ ШОМПОЛА С ШОМПОЛЬНОЙ ТРУБКОЙ

(черт. 1 и 2)

Шомпол туго движется в канале шомпольной трубки

Для проверки движения шомпола в канале шомпольной трубки положить револьвер на ладонь левой руки горизонтально ство­лом вправо, повернуть шомпол на себя, выдвинуть его вперед, по­вернуть шомпольную трубку до отказа вверх и продвинуть шомпол до отказа назад.

Шомпол при этом должен плавно, без особых усилий, переме­щаться в канале шомпольной трубки.

Если эти требования не выполняются, то неисправны шомпол или шомпольная трубка.

Причины неисправности.
