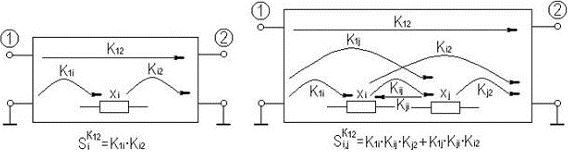

Данный способ столь же эффективно может быть использован при определении чувствительности более высоких порядков для всевозможных характеристик электронных схем. Реализация полученных таким образом алгоритмов расчета чувствительности сводится к вычислению и перебору соответствующих алгебраических дополнений, что хорошо сочетается с нахождением других малосигнальных характеристик электронных схем.

8.5. Машинные методы анализа АЭУ

В подразделе 2.3 приведена основная идея обобщенного метода узловых потенциалов, на основе которого были получены большинство соотношений для эскизного расчета усилительных каскадов. Однако наряду с несомненными достоинствами данного метода (простота программирования, малая размерность получаемой матрицы проводимости Y, n*n, где n- количество узлов схемы без опорного), данный метод имеет ряд существенных недостатков. В первую очередь следует отметить невозможность представления в виде проводимости некоторых идеальных моделей электронных схем (короткозамкнутых ветвей, источников напряжения, зависимых источников, управляемых током и т.д.). Кроме того, представление индуктивности проводимостью неудобно при временном анализе схем, что связано с преобразованием Лапласа (оператор Лапласа p должен быть в числителе для того, чтобы система алгебраических уравнений и полученная в результате преобразования система дифференциальных уравнений имела одинаковые коэффициенты).

В настоящее время наибольшее распространение получили топологические методы формирования системы уравнений электрической цепи, наиболее общим из которых является табличный [4].

В этом методе все уравнения, описывающие цепь, включаются в общую систему уравнений, содержащую уравнения Кирхгофа для токов, напряжений и компонентные уравнения.

Уравнения Кирхгофа для токов можно представить в виде

AI_в = 0,

где A — матрица инценденции [4], описывающая топологию цепи, I_в — вектор тока ветвей.

Уравнения Кирхгофа для напряжений имеют вид

V_в – A^tV_п = 0,

где V_в и V_п — соответственно, вектора напряжений ветвей и узловых потенциалов, A^t — транспонированная матрица инценденции A.

В общем случае уравнения, описывающие элементы цепи, можно представить в следующей форме:

Y_вB_в + Z_вI_в = W_в,

где Y_в и Z_в — соответственно, квазидиагональные матрицы проводимости и сопротивления ветвей, W_в — вектор, куда входят независимые источники напряжения и тока, а также начальные напряжения и токи на конденсаторах и индуктивностях.

 Запишем приведенные уравнения в следующей последовательности:

V_в – A^tV_п = 0;

Y_вB_в + Z_вI_в = W_в;

AI_в = 0;

и представим в матричной форме

или в общем виде

TX=W.

 Табличный метод имеет главным образом теоретическое значение, поскольку наряду с основным достоинством, выражающимся в том, что возможно нахождение всех токов и напряжений ветвей и узловых потенциалов, имеет ряд существенных недостатков. В первую очередь следует отметить избыточность метода, приводящую к большой размерности матрицы T. Далее следует отметить, что многие идеальные управляемые источники приводят к появлению лишних переменных. Например, входной ток управляемых напряжением источников тока и напряжения, а также входное напряжение управляемых током источников тока и напряжения равны нулю, но в данном методе они рассматриваются как переменные.

 В практическом плане чаще всего используется модификация табличного метода — модифицированный узловой метод с проверкой [4].

 Идея данного метода заключается в разделении элементов на группы; одна группа сформирована из элементов, которые описываются помощью проводимостей, для элементов второй группы такое описание невозможно. Поскольку через токи ветвей первой группы можно выразить напряжения ветвей, а напряжения ветвей через узловые потенциалы, то можно исключить из табличных уравнений все напряжения ветвей, а для элементов первой группы еще и токи ветвей. При введении дополнительных уравнений для токов в ветвях с элементами второй группы производится проверка на наличие заранее известных (нулевых) переменных. В результате такого преобразования получим уравнения модифицированного узлового метода с проверкой

или в общем виде

T_mX=W,

где n — размерность матрицы проводимости Y_n1 элементов первой группы (n — число узлов схемы без нулевого); m — число дополнительных уравнений для элементов второй группы; J_n — вектор независимых источников тока; I₂ — вектор токов ветвей элементов второй группы; W₂ — вектор, куда входят независимые источники напряжения, а также начальные напряжения и токи на конденсаторах и индуктивностях, представленных элементами второй группы.

Для упрощения программирования обычно представляют матрицу коэффициентов системы уравнений модифицированного узлового метода T_m в виде суммы двух матриц размерностью (n+m)*(n+m)

T_m = G + pC.

В матрицу G вносят все активные проводимости и коэффициенты, соответствующие частотно-независимым элементам, а в матрицу C — все частотнозависимые элементы, причем индуктивности обычно представляют элементом второй группы, т.е. сопротивлением. Далее находят решение данной системы уравнений, используя алгоритмы Гаусса-Жордана либо L/U-разложения [4].

При частотном анализе электронных схем оператор p заменяется на jω, организуется цикл по частоте, внутри которого для каждой частотной точки формируется система уравнений, которая решается относительно интересующих напряжений и токов.

 При временном анализе линейных электронных схем возможно непосредственно использовать модифицированную узловую форму уравнений

(G + pC)X = W.

После перехода во временную область получим

Gx + Cx' = W,

или

Cx' = W – Gx.

Решение полученной системы дифференциальных уравнений находится путем численного интегрирования. Одними из эффективных методов численного интегрирования являются методы, опирающиеся на линейные многошаговые формулы [4], к простейшим из которых относятся формулы Эйлера (прямая и обратная) и формула трапеций.

Разбив временной интервал [0,T] на конечное число отрезков h и положив t_n+1=t_n+h, для каждого момента времени t_n можно найти приближение x_n к истинному решению x(t_n) путем применения линейных многошаговых формул:

x_n+1 = x_n + hx'_n (прямая формула Эйлера);

x_n+1 = x_n + hx'_n+1 (обратная формула Эйлера);

x_n+1 = x_n + (h/2)(x'_n + x'_n+1) (формула трапеций).
