Схемотехника аналоговых электронных устройств

 Рассмотренные основные схемы питания ПТ осуществляют термостабилизацию режима за счет ООС (последовательной по постоянному току) аналогично каскаду на БТ, т.е. уход тока стока уменьшается в (1 + S₀R_и) раз. Собственно ΔI_с0 определяется по справочным данным, составляющую теплового смещения проходных характеристик можно определить по аналогии с БТ. Отрицательная температурная зависимость тока стока ПТ может быть использована в целях термокомпенсации каскадов на БТ.

2.11. Усилительный каскад на полевом транзисторе с ОС

 Вариант схемы каскада с ОС с автосмещением приведен на рисунке 2.36, схемы для областей СЧ,ВЧ и НЧ приведены, соответственно, на рисунках 2.37а,б,в.

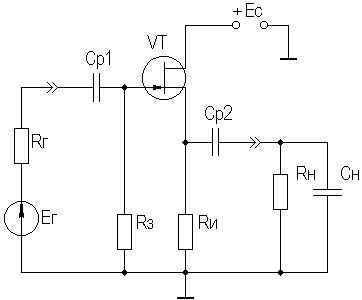

Рисунок 2.36. Усилительный каскад с ОС

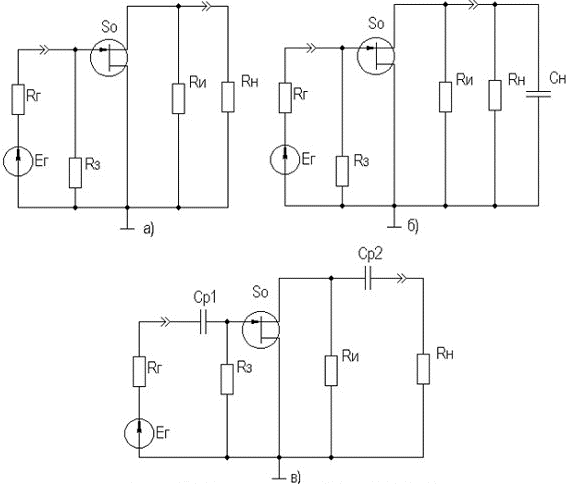

Рисунок 2.37. Схемы каскада с ОС для СЧ, ВЧ и НЧ

Каскад с ОС называют еще "истоковым повторителем" или "повторителем напряжения, т.к., аналогично каскаду с ОК, можно показать, что коэффициент передачи по напряжению этого каскада меньше единицы, и что каскад с ОС не инвертирует фазу входного сигнала.

Графический анализ работы усилительного каскада с ОС проводится как для ОЭ (см. раздел 2.5).

Для расчета параметров каскада с ОС по переменному току используем методику раздела 2.3, а ПТ представлять моделью предложенной в разделе 2.4.2.

 Проведя анализ, получим для области СЧ:

,

где R_экв= R_и∥R_н, F = 1 + S₀R_экв — глубина ООС;

R_вх ≈ R_з,

R_вых = R_и ∥ R_{вых T},

где R_{вых T} — выходное сопротивление собственно транзистора, R_{вых T} ≈ 1/S₀.

В целом

R_{вых T} ≈ 1/S₀,

потому, что, как правило, R_и >> 1/S₀.

В области ВЧ получим:

где τ_в  — постоянная времени каскада в области ВЧ, определяемая аналогично ОИ;

Y_вх ≈ 1/R_з + jωC_{вх дин},

где C_{вх дин} = C_зи + C_н·(K₀ + 1);

Выражения для относительного коэффициента передачи Y_в и коэффициента частотных искажений M_в и соотношения для построения АЧХ и ФЧХ каскада с ОК аналогичны приведенным в разделе 2.5 для каскада с ОЭ.

В области НЧ получим:

K_н = K₀/(1 + 1/jωτ_н),

где τ_н — постоянная времени разделительной цепи в области НЧ. далее все так же, как для каскада с ОИ.

Усилительный каскад с ОЗ (рисунок 2.38) на практике используется редко, поэтому отдельно рассматриваться не будет. Отметим только, входное сопротивление каскада определяется аналогично выходному для истокового повторителя (≈1/S₀), а остальные параметры — аналогично ОИ.

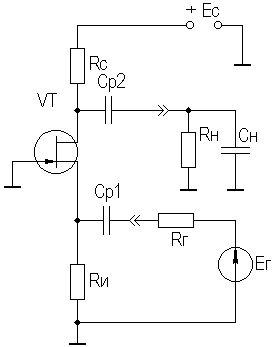

Рисунок 2.38. Усилительный каскад с ОЭ

Характеристики ПТ при различных схемах включения приведены в таблице 2.2.

Таблица 2.2

Характеристики ПТ при различных схемах включения

Параметр	Схема
ОИ	ОЗ	ОС
Rвх	Единицы МОм	Единицы, десятки Ом	Единицы МОм
Rвых	Единицы кОм	Единицы кОм	Единицы, десятки Ом
KU	>>1	>>1	<1
KI	—	≅1	—

2.12. Временные характеристики усилительных каскадов

2.12.1. Метод анализа импульсных искажений

Рассмотренные усилительные каскады могут быть использованы для усиления импульсных сигналов. Для оценки искажений формы усиливаемых импульсных сигналов необходимо рассмотреть переходные процессы в усилительных каскадах. При анализе переходных процессов будем считать каскады линейными, т.е. амплитуда сигналов в них существенно меньше постоянных составляющих токов и напряжений в рабочей точке. В этом случае наиболее удобным методом анализа является преобразование Лапласа (операторный метод).

Временной процесс в электрической цепи описывается системой интегро-дифференциальных уравнений (СИДУ). Применяя прямое преобразование Лапласа (ППЛ), приводят СИДУ к системе линейных алгебраических уравнений (СЛАУ), которая просто решается относительно некоторой промежуточной функции, по которой с помощью обратного преобразования Лапласа (ОПЛ) находится решение для исходной СИДУ.

ППЛ функции вещественного переменного f(t) ("оригинала") служит для нахождения преобразованной функции f(p) ("изображения") и определяется соотношением:

ОПЛ определяется формулой:

где p = α + jω.

Практически "оригинал" f(t) находят по изображению f(p) с помощью таблиц [6], три примера приведены в таблице 2.3.

Таблица 2.3

Обратное преобразование Лапласа

f(p)	f(t)	Вид f(t)
	1
