Особенности устройства в том, как интересно реализовано «автоматическое» включение видеокамеры.

При подходе к такому устройству со стороны, насыщенной светом, она неминуемо срабатывает и начинает вращаться влево и вправо (12 секунд и более, если объект не отходит), что создает реальную иллюзию действующей системы видеонаблюдения. Но нет, здесь реализован не датчик движения (он способствовал бы удорожанию конструкции, а так ее можно приобрести всего за 250–300 рублей), а интересная схема на фоторезисторе. Принцип действия прост.

Подходя к такой камере, человек загораживает световой поток, на фоторезистор (типа ФР-1) падает тень, и она начинает работать.

Фоторезистор, как видно из рис. 2.5 и 2.6, помещен в светонепроницаемую трубку и защищен от боковых потоков света.

Минус в том, что ночью такой имитатор ничего не видит.

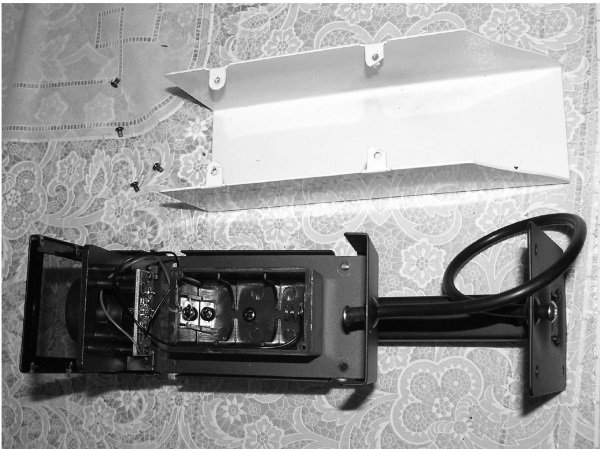

Почти так же похожа на оригинал фальшкамера CS150DV (рис. 2.8), имеющая большие размеры, защитный козырек и предназначенная для установки на улице.

Рис. 2.8. Внешний вид фальшкамеры CS150DV

Она питается от одной круглой батарейки типа 34 напряжением 1,5 В. В качестве электронной начинки – только мигающий светодиод. Выключателя камера не имеет.

Однако срок автономной работы впечатляет – в зимний период 2011–2012 гг., от одной «толстой» батареи камера работала 4,5 месяца. И это в морозы до -30 °C, когда элементы питания «сдают» быстрее!

Все эти имитаторы весьма удобно применять для различных радиолюбительских задач, и не только.

2.1.2. Перспективные особенности для радиолюбителя

В корпусе фальшкамеры относительно много места для возможной установки дополнительных электронных устройств. Также в задней стенке корпуса производителем просверлены отверстия под звуковой капсюль (динамики).

Как вариант такую камеру можно без труда установить в автомобиле – для отпугивания потенциальных вредителей (антисоциальных элементов).

2.2. Видеорегистраторы

2.2.1. Портативные видеорегистраторы

Видеорегистратор – это устройство, позволяющее записывать поступающее к нему видеоизображение, выводить его на подключенные мониторы, передавать по сети.

Главное отличие цифрового видеорегистратора от системы, основанной на использовании мультиплексора и видеомагнитофона, в том, что видеорегистратор сохраняет получаемый видеопоток не в аналоговом, а в цифровом формате.

«Шпионские» видеокамеры

Интересное устройство можно встретить под названием AdvoCam. Оно легко помещается в кармане, а специальное крепление позволяет зафиксировать его в любом элементе одежды или стены. С таким креплением снимать видео можно, не отвлекаясь от отдыха. Ребятам, увлекающимся автоспортом, к примеру гонками и джиппингом, представляется отличная возможность записать свои достижения и приключения.

Данный миниатюрный видеорегистратор пригодится и во время обучения – запишет все ошибки ученика и все советы педагога, чтобы потом проанализировать свои ошибки и избежать их в будущем. Уже поэтому стоит остановиться на нем подробнее.

Компактное устройство реализовано на основе 5Mp CMOS-матрицы c широким динамическим диапазоном, обладает широким углом обзора – 160° по диагонали, 110° по горизонтали.

На дополнительную карту памяти microSD (до 32 Гб) благодаря компрессии H.264 помещается 45–60 минут видео-аудиозаписи в режиме 1280x720/30fps (см. табл. 2.1).

Запись осуществляется циклически, поэтому нет необходимости каждый раз при заполнении карты памяти стирать или копировать «старые» файлы.

Портативные видеорегистраторы серии AdvoCam из-за своих миниатюрных размеров (и функционала) могут применяться не только по назначению; их удобно использовать также для скрытой «шпионской» записи видеоизображения и звука.

Имеется режим автоматической записи звука при достижении силы звука (вблизи видеокамеры) уровня 65 дБ. Это голос человека средней громкости. Запись звука можно активировать и вручную. Поэтому учитывать их только как видеорегистраторы дорожной обстановки неправильно.

Модельный ряд представлен HD1, HD2, FD3, Action Kit. Видеокамера AdvoCam HD1 представлена на рис. 2.9–2.12.

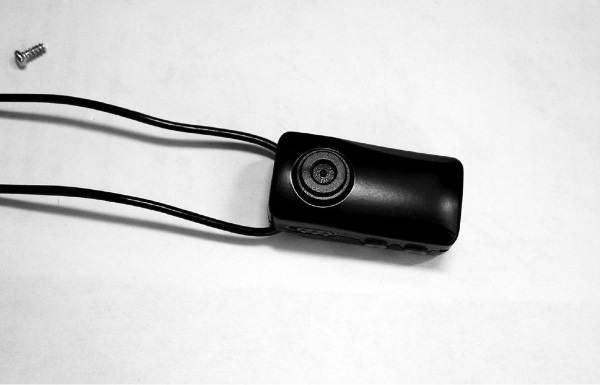

Рис. 2.9. Внешний вид видеокамеры AdvoCam HD1 фронтально

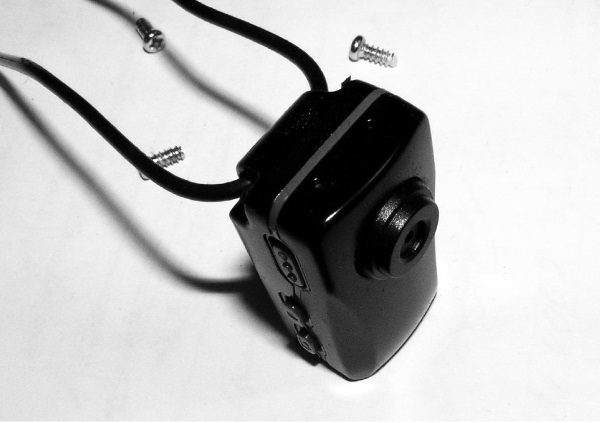

Рис. 2.10. Внешний вид видеокамеры AdvoCam HD1 сверху и сбоку

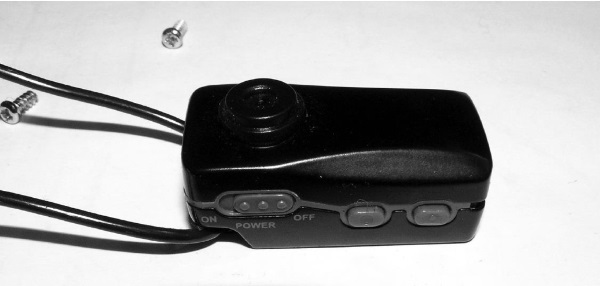

Рис. 2.11. Внешний вид видеокамеры AdvoCam HD1, вид на органы управления (кнопки)

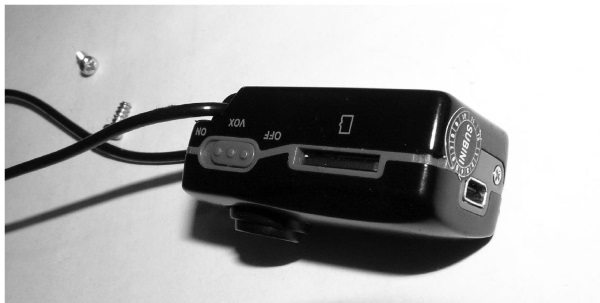

Рис. 2.12 Внешний вид видеокамеры AdvoCam HD1, вид на разъем для дополнительной карты памяти microSD

Общие характеристики

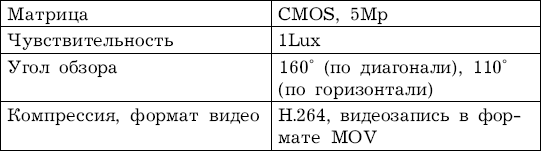

Общие характеристики представлены в табл. 2.1.

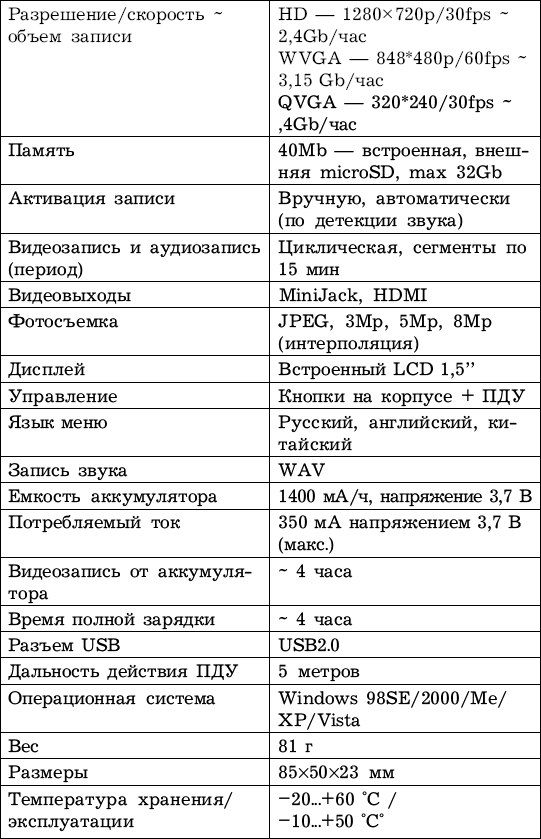

Таблица 2.1

Таблица характеристик AdvoCam-HD2

Варианты креплений: на шее – на шнурке, установка на торпеду автомобиля, кронштейн с присоской – на лобовое стекло, кронштейн с липучкой – на одежду или стену.

Зарядка от USB, от сети 220 В, USB-порта ПК и от «прикуривателя» автомобиля.

В обиходе можно встретить китайский аналог под названием Mini DV с ухудшенными характеристиками в части емкости аккумулятора.

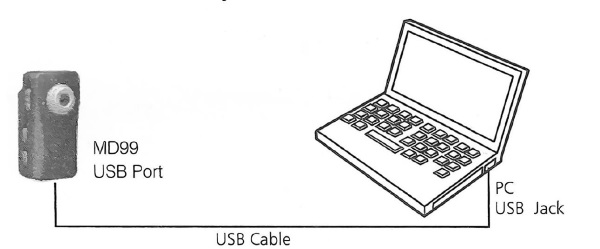

На рис. 2.13 представлен вид подключения миниатюрной «шпионской» штучки к ПК.

Рис. 2.13. Иллюстрация подключения видеокамеры к ПК

На рис. 2.14 представлен вид окна на экране ПК, в котором видны записанные на мини-камеру файлы. Их просмотр облегчен специальным программным обеспечением, идущим в комплекте с AdvoCam HD1, позволяющим легко просматривать, редактировать, копировать и удалять видео– и аудиофайлы в форматах AVI и VOX. AdvoCam HD1 может делать и отдельные фотоснимки – для этого у нее предусмотрена специальная кнопка; на рис. 2.14 в окне компьютерной программы виден один из таких файлов в просмотровом формате jpeg.
