В этом же режиме «Предварительного просмотра» можно выбрать и режим отображения эскизов (Thumbnail mode) и далее – регулировку громкости.
Настройка функционала. Включите DVR-модуль и нажмите кнопку «Меню» в режиме «Видео» (Video) или в режиме «Камеры» (Camera) – для перехода в интерфейс настройки. С помощью кнопки «Запись» и кнопок «Вверх»/«Вниз» выберите следующие настройки. После выбора необходимых настроек для завершения работы с ними вновь нажмите кнопку «Меню».
А. Режим «Видео» (Video). Символ «А» отображается на дисплее.
1. Размер (Size),
2. Метка времени (Time Stamp), выберите Off (выкл.) / Date only (только дата) / Date & Time (дата и время).
3. Обнаружение движения (Motion Detect), выберите On (вкл.). При выборе функции обнаружения движения запись начнется автоматически в момент обнаружения движения объекта и остановиться с задержкой 2-3 с – при прекращении движения.
4. Запись Audio (аудио), выберите On (вкл.) или Off (выкл.).
5. Продолжительность записи (Recording time), выберите 2/5/15 мин, чтобы установить длительность сохраняемых фрагментов.
В. Режим настройки (Settings): 1. Формат (Format), выберите, если хотите отформатировать карту SD.
2. Язык (Language), выберите английский/китайский/ японский/русский язык.
3. Восстановить исходные параметры (System Reset): Выберите Cancel (отмена) или Execute (выполнение) возврата к исходным настройкам.
4. Частота обновления (Light frequency), установите
50/60 Гц.
5. Ввод даты (Date input), установите правильное (реальное) время и дату записи при помощи кнопок «Запись», «Вверх», «Вниз».
6. ИК светодиод (IR LED), Auto (автоматически) или Off (выкл.).
Режим USB
Подключите модуль DVR к компьютеру при помощи USB-кабеля. Проводник вашего ПК должен обнаружить съемный диск, в папках (—/DCIM/100DSCIM) которого находятся файлы. После этого обнаруженные файлы можно загружать из модуля DVR в ПК.
Oysters DVR-02 оснащен функциями автоматического начала записи с реакцией на движение или звук, что делает использование видеорегистратора более удобным и позволяет использовать его не только в автомобиле, но и как часть охранной системы любого, в том числе загородного, дома.
На рис. 2.20 представлен видеорегистратор DVR-02, подключенный в домашней обстановке для контроля за детьми.
ВНИМАНИЕ, ВАЖНО!
1. Перед началом записи не забудьте вставить карту памяти формата SD/MMS.
2. При выборе длительности записываемого фрагмента (2/5/15 минут) модуль производит запись в циклическом порядке. После заполнения памяти запись файлов производится с самого начала; старые данные стираются автоматически. Перед началом стирания система делает паузу длительностью в 3 секунды, поэтому 3 секунды происходящих событий не будут записаны.
3. Поскольку модуль DVR рассчитан для работы с источником питания напряжением 5 В постоянного тока, не забывайте использовать прилагаемое в комплекте портативное зарядное устройство с встроенным понижающим адаптером с 12 В/24 В на 5 В.
Маленькие хитрости
Модуль DVR очень похож на микрокомпьютер, по сути таковым и является. При длительной работе устройства (в реальности) мне встречались ситуации, когда модуль без видимых причин и внешних воздействий «зависает». Это не является проблемой, если его принудительно перезагрузить, нажав скрепкой, стержнем шариковой
ручки или сточенной под конус спичкой в специальное отверстие кнопки сброса, расположенной на корпусе устройства.В выключенном состоянии устройство ток практически не потребляет. Полностью заряженный встроенный аккумулятор разряжается в активном режиме устройства (дисплей включен, запись идет циклически) в течение 2 часов 20 минут.
Примерно аналогичными характеристиками и внешним видом обладает видеорегистратор Oysters DVR-02, который устанавливается внутри салона автомобиля – на лобовое стекло с помощью комплектного держателя.

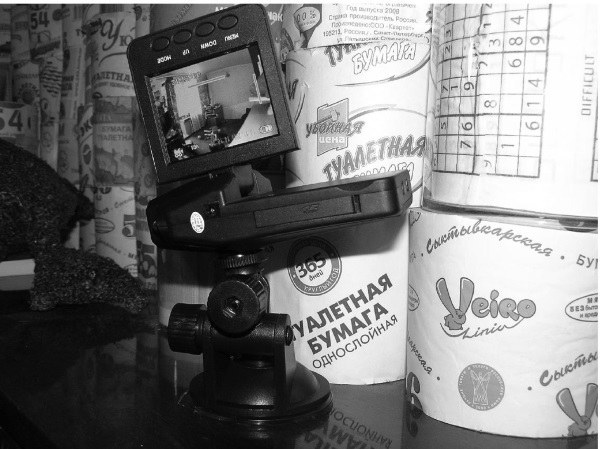

Рис. 2.20. Видеорегистратор DVR-02, подключенный в домашней обстановке для контроля за детьми
2.2.3. Сведения о видеорегистраторах аналогичного класса
Портативный видеорегистратор Mini DV Camcorder T8000 HD.
Кроме широко распространенной миниатюрной модели видеорегистратора (рис. 2.9–2.12) есть и более усовершентсвованная модель с тем же функционалом, но снабженная ИК подсветкой, которая делает такое устройство полезным в условиях малой освещенности и даже ночью (при видеофиксации на расстояния до 3–4 м от объектива). Такой вариант камеры представлен на рис. 2.21.

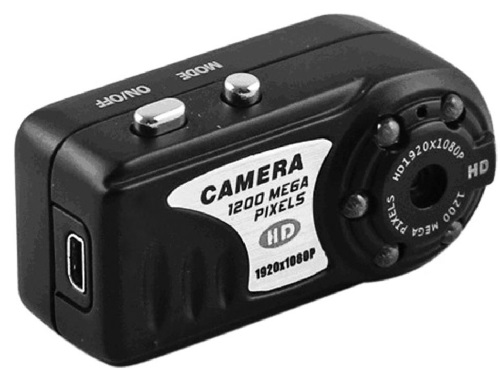

Рис. 2.21. Внешний вид усовершенствованного видеорегистратора Mini DV Camcorder T8000 HD
Технические характеристики и обзор функционала видеорегистратора Mini DV Camcorder T8000 HD
Устройство Mini DV Camcorder T8000 HD является миниатюрной DV камерой, которая имеет свои особенности: простая в использовании, изысканная, красивая и практичная, ее легко носить с собой, и она благоприятствует большинству пользователей, поскольку имеет следующие функциональные особенности:
ночное видение;
1920x1080 в формате записи 30 кадров в секунду;
запись в любое время;
высокое качество изображения HD1080P пальца DV;
компактная конструкция формы, портативный DV;
поддержка зарядки во время записи;
чувствительный встроенный микрофон.
Включение достаточно простое: нажать кнопку «Вкл.», 2 раза моргнет красный и загорится постоянно – так включается режим ожидания. Выключение – 3 раза моргнет красный светодиод и затухает.
Фото. В режиме ожидания нажать 1 раз кнопку «Фото», моргнул и засветился красный, фото сделано. Здесь, при съемке, важно не дергать камеру и не держать корпус видеокамеры вверх ногами.
Видео. В режиме ожидания нажать и подержать кнопку «Видео», моргнул 4 раза красный светодиод, пошла запись видео, причем световой индикации нет.
При видеосъемке важно не дергать камеру и не держать ее корпус вверх ногами. Остановка видео: нажать 1 раз кнопку «Видео», пока не засветится красный индикаторный светодиод.
Зарядка внутреннего аккумулятора. Подсоедините к USB-порту ПК или USB зарядному устройству. Когда зарядка идет – красный светодиод моргает, когда зарядка окончена – световой индикации нет.
