При этом надо иметь в виду такой важный момент, как погода. Особенность распространения радиоволн на поверхности воды отличается от радиосвязи на «континенте». Поэтому очевидно, что максимальная дальнобойность при ясном синем небе будет большей, чем в пасмурную погоду или в дождь.
Дальность «в глубину» или на пересеченной местности
В нашем эксперименте пересеченная местность – это помещение с препятствиями для прохождения радиоволн. В тот же день блок малыша – передающий блок устройства мы оставили в номере комфортабельного отеля включенным, а родительский блок-приемник, унесли с собой в бассейн,
Препятствий для прохождения аналогового радиосигнала, который передает устройство, что называется предостаточно – расстояние по прямой более 100 м, железобетонные межэтажные перекрытия, постоянно работающие в бассейне джакузи и насосы. Тем не менее, если включить на полную громкость родительский блок видеоняни Motorola MBP28/2, установленной в бассейне, мы услышим ребенка (если он «гулит или плачет» – см. рис. 2.36).
Таким образом, как и в первом эксперименте, устройство можно использовать и устанавливать непосредственно у самой воды и при необходимости подплывать к нему ближе, если требуется убедиться, что ребенок, находясь за сотню метров в своей комфортной кроватке, «издает звук».
Рис. 2.36. Видеоняня Motorola MBP28/2 услышит малыша даже в бассейне с джакузи и дистанционно держит папу (автора) в курсе событий
Это удобно родителям, практикующим отдых совместно с маленькими детьми.
Громкость звука достаточно сильная, что немаловажно: устройство воспроизводит незначительный шумовой фон от мощных гидронасосов, установленных в бассейне. Но этот фон не мешает слышать ребенка и контролировать его сон.
Motorola MBP28/2 предполагает «цифровой» контроль передачи сигнала и беспроводную двустороннюю связь.
Имеется сигнализация о выходе из зоны действия, а также пилоттон, устраняющий влияние помех.
В комплект устройства входят два сетевых адаптера (подходит к обоим блокам).
2.5.2. Видеоняня Falcon Eye FE-BM001
Технические характеристики
Диагональ дисплея – 2.36";
есть автоматическое включение;
радиус действия заявленный производителем – до 300 м;
есть обратная связь, но нет проигрывания колыбельной;
нет контроля радиуса действия и нет ночника;
питание: детский блок – от сети или 4 батареек типа АА (приобретаются отдельно);
есть индикация заряда;
особенности: режим ночного наблюдения (эффективное расстояние – 5 метров);
время работы от батарей – до 5 часов.
Выявленные недостатки
При средней громкости на родительском устройстве начинается фон близкий к «писку». Бесполезно пробовать менять расположение и отключать от сети. Быстрый разряд элементов питания (энергоемкость аккумуляторов 1700 мА/ч) – за 2 часа.
Достоинства
Отличная картинка, есть регулировка угла наклона камеры.
2.5.3. Motorola MBP 20
Это надежное устройство наблюдения с диагональю дисплея 1.5".
Технические характеристики
Нет автоматического включения;
радиус действия, заявленный производителем, – до 200 м;
есть обратная
связь, функция проигрывания колыбельной, контроль радиуса действия, «фонарь-очник»;питание: родительский блок – собственный аккумулятор, детский блок – от сети (адаптер);
есть индикация заряда;
ночное видение (дальность 5 м) включается автоматически в темное время суток;
таймер, позволяющий задавать интервальные и одиночные сигналы оповещения;
функция контроля выхода температуры за рамки нормы, предустановлен верхний и нижний предел;
режим радионяни – отключение монитора для экономии батарей с сохранением передачи только звука;
элементы питания обеспечивают непрерывную и стабильную работу 12 часов при выключенном видео (звук включается автоматически при шуме в комнате), визуальная и звуковая индикация о связи с камерой и в случае плохого заряда батареи.
2.6. Схема чувствительного видеоусилителя
Тем, кто занимается применением схем видеоконтроля на ограниченном участке, будет полезен этот материал. Касаясь возможных вариантов обеспечения охраны в замкнутых помещениях, еще раз хочу отметить, что не всегда рентабельно нанимать физическую охрану. Во многих случаях вполне эффективно, зло и дешево будет действовать электронная система.
В пользу такого подхода говорит и тот аргумент, что электроника не подвержена настроению, состояниям апатии или депрессии, нередко свойственным людям. Конечно, при принятии решения и выборе системы охраны для своего имущества или контроля объектов руководителю следует учитывать все аспекты.
Могу на этих страницах вести речь только о тех или иных вариантах, освещать положительные и отрицательные качества той или иной схемы, устройства, подхода. Причем положительные качества одной и той же схемы могут оказаться отрицательными или нейтральными в том или ином варианте ее применения. Поэтому все зависит от конкретных задач и конкретных специалистов технических подразделений.

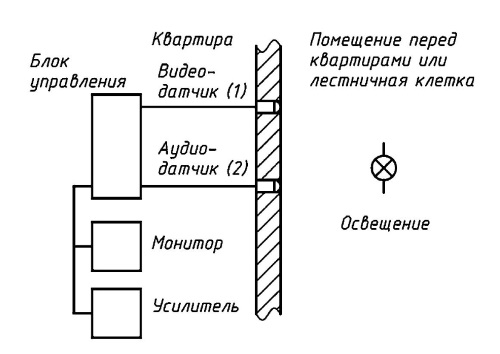

На рис. 2.37 показана общая блок-схема взаимодействия устройств.
Рис. 2.37. Блок-схема взаимодействующих устройств
Как правило, устройства видеоконтроля помещений состоят из видеодатчика (электронного глазка), видеоусилителя и монитора. Устройства контроля звукового пространства (шума) состоят из высокочувствительных звуковых микрофонов, усилителей с большим коэффициентом усиления и оконечных УНЧ, замыкающихся на динамические головки.
В обоих случаях (и аудио-, и видеоконтроля) необходимо присутствие человека-оператора, который наблюдает за монитором, динамиками, таким образом контролируя охраняемую зону. Иметь такого работника-охранника, который занимается только этим вопросом, я считаю неэффективным.
Поэтому было разработано специальное устройство, автоматически включающее приборы отображения информации (мониторы и усилители) при нарушении внешних параметров контролируемой зоны. При включении монитора устройство автоматики (блок управления) издает короткий звуковой сигнал для привлечения внимания находящегося поблизости человека.
После установки этого прибора удалось сократить финансирование одного охранника, а небольшие дополнительные функции реагирования на аудио-видеодатчики были поручены секретарю. На самом деле это лишь один вариант применения схемы автоматического блока управления.
