Системы видеонаблюдения. Практикум

На рис. 2.15-2.17 представлен вид функциональных кнопок на корпусе миниатюрной видеокамеры и указано их назначение.

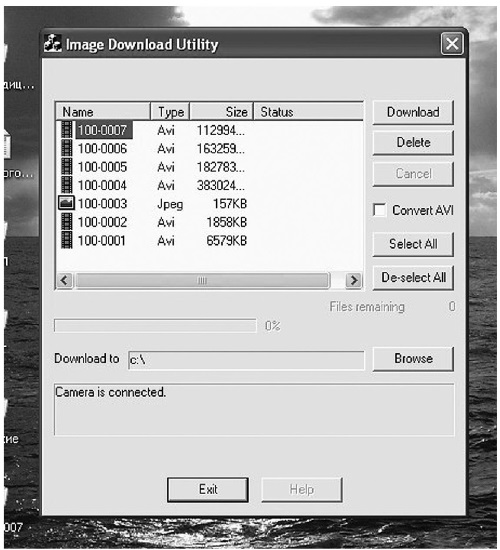

Рис. 2.14. Окно компьютерной программы для работы с цифровыми файлами, записанными с помощью AdvoCam HD1

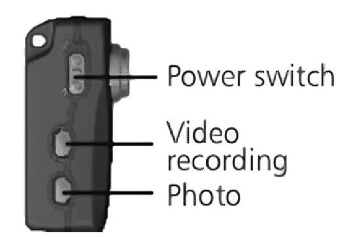

Рис. 2.15. Вид (слева) функциональных кнопок на корпусе миниатюрной видеокамеры и их назначение

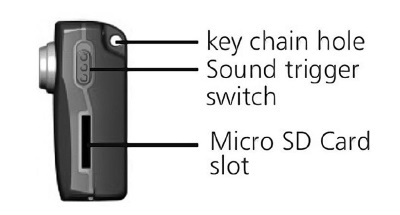

Рис. 2.16. Вид (справа) функциональных кнопок на корпусе миниатюрной видеокамеры и их назначение

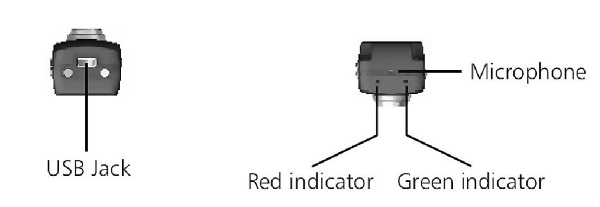

Рис. 2.17. Вид (сверху) функциональных кнопок на корпусе миниатюрной видеокамеры и их назначение

Минусы: в темноте это устройство практически бесполезно.

2.2.2. Автомобильный регистратор для автомобиля, и не только

Автомобильный регистратор сегодня очень популярен – служит для аудио– и видеозаписи происходящей на дороге ситуации. Однако, это далеко не все из потенциальные возможности его применения.

Учитывая относительно небольшую стоимость (рассматриваемые модели 1500–3400 руб. без карты памяти microSD) и функциональность (ряд полезных сервисных опций), их можно применять (в том числе скрытно) для записи видео– и аудио информации в помещениях.

На примере идентичных по внешнему виду видеорегистраторов DVR-127 (рис. 2.18) и Oysters DVR-02 (рис. 2.19) и других подобных (производимых в КНР), попавших ко мне на тестовые испытания, рассмотрим особенности включения сервисных опций и функций.

Все эти сведения помогут будущему владельцу популярных и недорогих видеорегистраторов не только в их выборе среди многих похожих, но и качественной настройке, которая, скажу прямо, весьма замысловата и не описана не только в «даташитах» (и Интернете), но и даже (столь подробно) в инструкциях по эксплуатации рассматриваемых устройств.

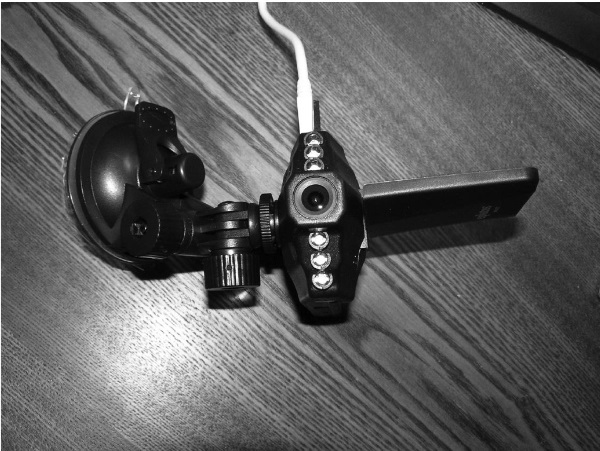

Рис. 2.18. Вид видеорегистратора DVR-127

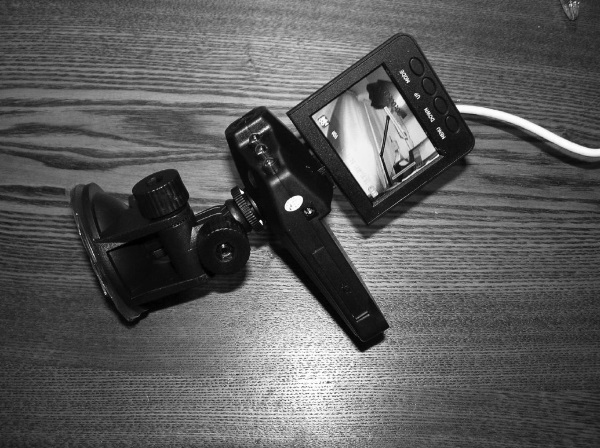

Рис. 2.19. Вид видеорегистратора DVR-02

DVR-127, основные характеристики:

автоматическая запись после включения питания;

работа от встроенного аккумулятора емкостью 660 мА/ч в течение 2,5 часа;

поддерживает SD/MMC карточки Flash памяти до 32 Гб;

поддержка реального времени: текущее время и дата фиксируются на видео;

запись включается автоматически после подачи напряжения питания и осуществляется в циклическом режиме – по кольцу;

напряжение питания 5 В; преобразователь напряжения встроен в адаптер для подключения к бортовой сети автомобиля;

имеется встроенный микрофон;

отображение даты и времени (на дисплее и в записи).

Существенное отличие от аналогичных моделей:

поворотный (270°) дисплей;

ИК подсветка позволяет записывать изображение внутри салона с достаточной четкостью;

аккумулятор подходит от телефонов Nokia и Samsung, к примеру D780, D880;

поддержка протокола USB 2.0;

разъем мини-USB и провод в комплекте, с помощью которого регистратор может как работать (от ПК), так и подзаряжать внутреннюю АКБ;

чувствительность аудиозаписи можно усилить с помощью программ – редакторов ПК;

громкость регулируется (позиции 1–8);

есть внутренний звуковой сигнализатор (нажатие кнопок, переключение режимов); это удобно;

дисплей 2,5 дюйма с углом обзора 120° – хорошее техническое решение конструктивного исполнения откидного монитора;

чувствительный детектор движения.

Формат видеофайла AVI (настраиваемый – 1280x960, 720x480, 640x480) при 30 кадрах в секунду. Есть возможность регулировки: 50 и 60 кадров в секунду, что чуть уменьшает качество изображения.

Карты емкостью 16 Гб при условии выбора максимального разрешения (качества видеозаписи) хватает на 4,5 часа непрерывной работы (до начала нового цикла).

Карты емкостью 32 Гб – почти на 8 часов записи.

Особенности питания и зарядки

Питание устройства осуществляется двумя способами: от встроенного литийионного аккумулятора и от зарядного устройства.

В первом случае модуль DVR будет активирован сразу после установки при помощи нажатия на включатель питания в течение 3 секунд. Выключение устройства осуществляется повторным нажатием на ту же кнопку.

При питании от зарядного устройства модуль DVR автоматически включается (начинает циклическую запись) при подаче питания через специальный разъем на торце корпуса, и отключается с сохранением последнего записанного файла при отключении питания (через разъем).

Во время зарядки от внешнего стабилизированного источника питания напряжением 5–7 В индикатор (встроенный в кнопку включения модуля) светится красным и гаснет, когда батарея полностью заряжена.

Особенности эксплуатации DVR-модуля

Режим записи. При включении модуль DVR переходит в установленный (программно) по умолчанию режим записи, а индикатор работы устройства мигает (синим, в соответствии с встроенным в кнопку «запись» светодиодом), указывая на то, что активирован именно режим записи. Записываемый файл автоматически сохраняется на карту памяти форм-фактора SD/MMC.

Для остановки записи достаточно один раз нажать кнопку «запись» или принудительно отключить питание устройства; индикатор режима работы при этом гаснет.

Режим «Камера» и однократные снимки. Включите DVR модуль и нажмите кнопку «выбор режима» для перехода в режим «Камера». При этом, чтобы сделать отдельный фотоснимок, однократно кратковременно нажмите на кнопку «Запись» (REC).

Просмотр и удаление записанных фрагментов. Включите модуль DVR и дважды нажмите кнопку «Выбор режима» – для входа в режим предварительного просмотра записанных фрагментов.

Далее с помощью кнопок «Вверх» и «Вниз» просматривайте фрагменты, выбирайте нужный файл. Если выбран видеофайл, то чтобы запустить или остановить его воспроизведение, воспользуйтесь кнопкой «Запись» (REC). При необходимости удалить выбранный заранее файл нажмите кнопку «Меню» – для перехода в режим удаления файлов (delete), после чего выберите удаление одного (Single), всех (All) или выбранных (Select) файлов с помощью кнопки «запись».
