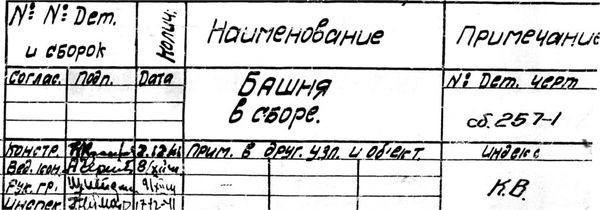

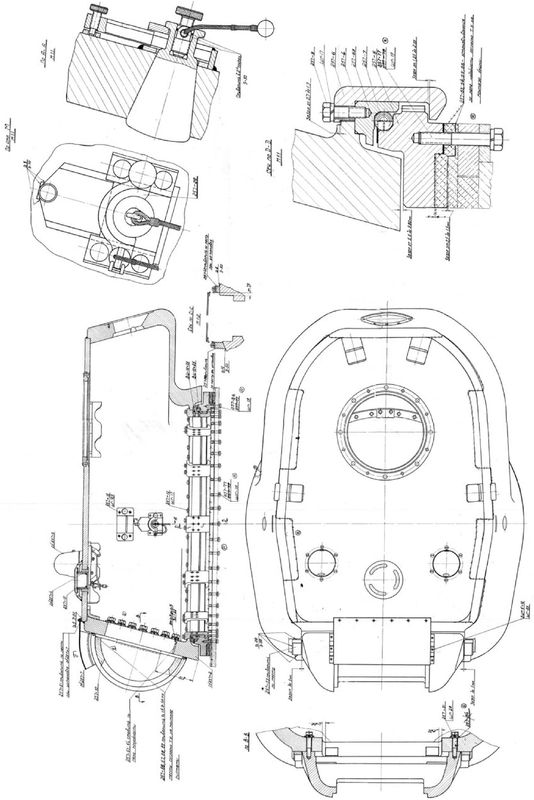

Фрагмент заводского чертежа литой башни, датированный декабрем 1941 года. На листе есть надпись: «Согласовано с представителями ГАБТУ КА на 1942 год. 30.12.41 г.» (АСКМ).

А вот с корпусом дело обстояло не так хорошо. Так, при упрощении технологии изготовления в его конструкцию внести следующие изменения. Были аннулированы дверцы в перегородке между моторным и боевым отделением, установили литую люк-пробку механика водителя большей толщины, угольники, к которым крепились надгусеничные полки, стали изготавливать сплошными (а не с вырезом) и приваривать их к корпусу (до этого устанавливались на болтах). Кроме того, с болтов на сварку перевели и крепление сетки заднего кармана для выброса воздуха из моторно-трансмиссионного отделения. И это не считая упрощений, о которых уже говорилось (отмена строжки кромок, замена гнутого кормового листа сварным и т. п.). Все эти мероприятия привели к увеличению массы корпуса танка. Выше уже говорилось, что постановлением ГКО снижение массы требовалось провести за счет уменьшения толщин ряда броневых листов на корме, крыше и экране. Однако сделать это быстро не получалось. Так, в донесении в БТУ КА от 11 апреля 1942 года старший военпред Уралмаша Дмитрусенко писал:

«До сих пор заводы поставщики брони не поставили лист требуемой толщины (60 мм для кормы, 30 мм для крыши и 20 мм для экрана). По этой причине Уралмашзавод до сих пор не перешел на изготовление корпусов с уменьшенным весом.

Мною произведено взвешивание корпусов, башен литых 110 мм толщины, башен литых 95 мм толщины, башен сварных 75 мм толщины со старыми допусками на толщину. Литые башни, изготовляемые на Уралмаш — заводе, уже переведены на отливку толщиной 95-100 мм вместо ранее изготовляемых 110 мм, но крыша ставится 40 мм толщины, так как нет 30 мм листа».

Однако если производство литых башен с уменьшенной толщиной брони Уралмаш освоил, и со второй половины апреля 1942 года такие башни пошли в производство (причем сначала параллельно с ними выпускались башни толщиной 110 мм), то с корпусами решить проблему так и не удалось. И до момента окончания производства броневых комплектов на Уралмаше в июне 1942 года, корпуса КВ-1 выпускались с такими же толщинами брони, как и в начале года. Всего за январь — июнь 1942 года предприятие сдало 1697 броневых комплектов для танков КВ.

При организации производства броневых деталей для танка КВ-1 на Урале, конструкторами заводов № 200 и Уралмаш А.П. Горячевым, Б.И. Бабичевым, Н.М. Кондрашевым и И.Ф. Срибным была проделана большая работа по упрощению технологии производства. При этом большое внимание было уделено отмене соединений броневых листов на болтах, заклепках и гужонах и переводе их на сварку. Кроме того, была широко внедрена обработка кромок броневых изделий газовой резкой вместо механической обработки, что оказалось вполне допустимым при широком применении сварки:

«Внедрение указанных мероприятий привело к дальнейшему уменьшению объема необходимой механической обработки деталей, и еще более упростило и ускорило процесс сборки корпусов, и тем самым увеличило производственные возможности заводов по выпуску танковых корпусов».

К марту 1942 года соединения бортовых, лобовых и кормовых листов корпуса КВ-1 производилось в четверть с последующей сваркой, а крыши корпуса с бортами — в шип. Лобовые и кормовые детали также стыковались в четверть, а листы днища и бортов — в стык через угольник. Верхняя кромка бортов механической обработке не подвергалась — обрабатывалась газорезкой, а нижняя проходила мехобработку. Корпус собирался из 75 мм брони, крыша и днище имели толщину 40 мм. Масса готового корпуса составляла 19800 кг.

Сварная башня изготавливалась из 75-мм брони, крыша и нижний лист ниши имели толщину 40 мм. При этом крыша башни соединялась с бортами в шип, а с передним и кормовым листами в четверть. Борта стыковались с передним и задним листами в четверть, и дополнительно усиливались гужонами и приваренными изнутри угольниками из специальной стали. Нижний лист ниши стыковался с бортами также в шип. Масса сварной башни составляла 5200 кг.

Литая башня завода № 200 имела толщину бортов 100–110 мм и массу 5400 кг. При этом крыша и нижняя часть ниши соединялись с бортами так же, как и на сварной башне.

Литая башня Уралмашзавода толщиной 100–110 мм имела большую массу — 5460 кг. Это произошло за счет того, что нижняя часть ниши башни отливалась заодно с бортами. Крыша из катаного 40-мм листа крепилась так же, как и на сварной башне. Весной 1942 года завод № 200 также перешел на выпуск таких башен.

Еще один интересный момент — стоимость готовой продукции. По состоянию на май 1942 года она составляла:

Бронекорпус с литой башней производства Уралмаш — 100000 рублей;

Бронекорпус с литой башней производства завода № 200-125000 рублей;

Бронекорпус со сварной башней производства Уралмаш — 102000 рублей;

Бронекорпус со сварной башней производства завода № 200 — 127000 рублей.

Как видно из приведенных данных, комплекты КВ-1 завода № 200 были на четверть дороже, чем продукция Уралмаша.

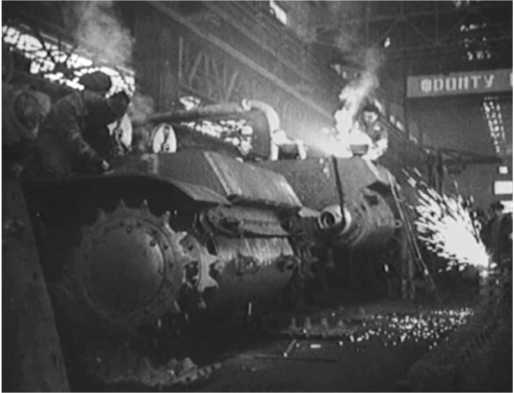

Сборка танков КВ на ЧКЗ. Апрель 1942 года. Хорошо видно, что корпуса имеют плоский верхний кормовой лист (кадр кинохроники).

При изготовлении корпусов и башен танков КВ-1 изменения и упрощения, вносимые в их конструкцию, часто не отменяли ранее существовавшие решения. Поэтому выпуск, каких-то узлов и деталей мог вестись параллельно по старой и новой технологиям, в зависимости от наличия материалов, возможностей оборудования и его загрузки. Это хорошо видно из документа, озаглавленного «Отчет комиссии по технической и количественной инвентаризации корпусов и башен по заказам № 3000 и 30001, созданной согласно распоряжению по заводу за № 197 от 2 апреля 1942 года». Этот документ подводил итог подсчета имеющихся по состоянию на 3 июня 1942 года бронекорпусов и башен КВ-1 на Челябинском Кировском заводе. Следует добавить, что инвентаризация проводилась в рамках подготовки предприятия к выпуску нового танка КВ-1C. Согласно отчету, на ЧКЗ к тому времени имелось:

«1. Корпусов завода УЗТМ.

а) корпусов с плоским верхним кормовым листом и плоским люком моторной крыши — 200 шт.

б) корпусов с плоским верхним кормовым листом и выпуклым люком моторной крыши — 80 шт.

в) корпусов с выпуклым верхним кормовым листом и плоским люком моторной крыши — 109 шт.

2. корпусов завода № 200;

а) корпусов с плоским верхним кормовым листом и выпуклым люком моторной крыши — 64 шт.

б) корпусов с плоским верхним кормовым листом и плоским люком моторной крыши — 13 шт.

в) корпусов с выпуклым верхним кормовым листом и выпуклым люком моторной крыши — 2 шт.

г) корпусов с выпуклым верхним кормовым листом и плоским люком моторной крыши — 66 шт.

3. Башен завода УЗТМ:

а) клепано-сварных дет. 57 (для объекта КВ-8) в наличии — 20 шт.

б) сварных для серийных машин дет. 157 — 25 шт.

в) литых утяжеленных дет. 257–166 шт.

г) литых облегченных дет. 957 — 89 шт.

4. Башен завода № 200:

а) сварных для серийных машин дет. 157 — 4 шт.

б) литых утяжеленных дет. 257 — 27 шт.

в) литых облегченных дет.957–157 шт.». Номера деталей, упомянутые в документе (детали 57, 157, 257, 957) — это номера групп чертежей башен КВ-1 различных вариантов. Клепано-сварная дет 57 для КВ-8 — это первоначальный вариант башни, имеющий полукруглый нижний кормовой лист защиты погона. Башня дет. 157 — упрощенная, с прямым нижним кормовым листом и соединением крыши и нижнего листа ниши с бортами в четверть. Литые дет. 257 и дет. 957 — башни толщиной 100–110 и 95-100 мм соответственно. Из документа видно, что на долю Уралмаша приходится почти 73 % всех бронекорпусов и более 60 % всех башен, находившихся на тот момент на ЧКЗ. Также обращает внимание, что половина литых башен — это облегченные, выпуск которых начался в апреле 1942 года.
