Система воздухоочистки двигателя состояла из центробежного воздухоочистителя с масляной ванной и проволочным фильтром (канителью).
Топливная система двигателя включала в себя топливоподкачивающий насос БНК-5Г-6, фильтр грубой очистки, фильтр тонкой очистки, насос высокого давления НК-1, топливный фильтр, трубопроводы, топливный кран, манометр, топливомер и три внутренних топливных бака емкостью 600–615 л. Один из них (на 230–235 л) размещался у правого борта в отделении управления, за ним в боевом отделении — еще один (на 235–240 л) и третий также в боевом отделении у левого борта (на 140 л). Каждый бак оснащался гидростатическим топливомером, щиток которого находился справа от места механика-водителя. С осени 1941 года топливомеры на КВ-1 не устанавливались из-за их отсутствия. Также в отделении управления

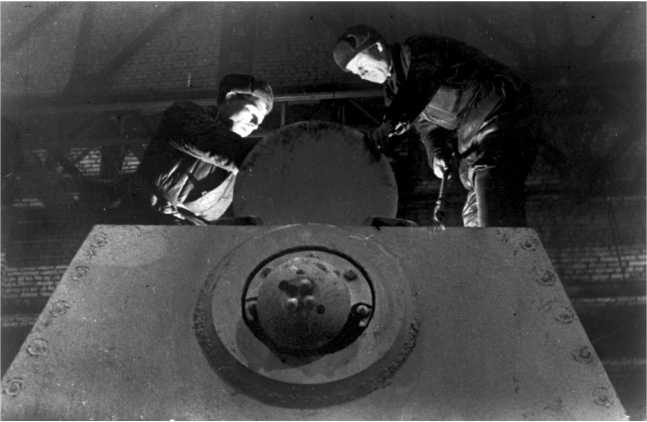

Ремонт танка КВ-1 на одном из московских предприятий. Зима 1941 года. На этом фото хорошо видно дополнительное броневое кольцо защиты пулеметной установки в кормовом листе башни. Такое кольцо встречается на некоторых челябинских КВ-1 со сварными башнями выпуска осени 1941 года (АСКМ).
Примерно с августа 1941 года на надгусеничных полках КВ-1 Ленинградского Кировского завода стали устанавливать дополнительные топливные баки прямоугольной формы (три — шесть) емкостью 60 л каждый. Примерно с того же времени появились дополнительные цилиндрические баки и на танках КВ-1 Челябинского завода — их было пять каждый емкостью 90 л. При этом один из баков использовался для масла. Допбаки были сняты с КВ-1 в конце февраля 1942 года на основании постановления ГКО об облегчении массы танка КВ-1. Запас хода на основных баках составлял 225 км по шоссе и 150 км по грунтовым дорогам.
Система смазки двигателя состояла из шестеренчатого насоса, маслофильтра, двух масляных радиаторов с кранами выключения, манометра, термометра, сливного крана, маслопроводов и масло бака емкостью 60 л, расположенного у левого борта в боевом отделении сразу за топливным баком.
Жидкостная система охлаждения двигателя емкостью 55–60 л включала в себя два водяных радиатора, водяной насос, заливной бачок, рубашки цилиндров двигателя, трубопроводы, вентилятор и два аэротермомтетра. Радиаторы устанавливались вдоль бортов корпуса на специальных кронштейнах, каждый из них стоял из двух штампованных стальных коллекторов (переднего и заднего) и пакета из 41 охлаждающей алюминиевой трубки. На трубки для увеличения поверхности охлаждения были надеты дополнительные алюминиевые пластины. Осенью 1941 года из-за дефицита алюминия перешли на изготовление радиаторов из стальных трубок. Эти радиаторы были спроектированы под руководством конструктора-турбиниста Н. Синева.
Из-за отсутствия дизелей В-2 осенью 1941 года на небольшом количестве танков КВ-1 установили карбюраторные двигатели М-17Т. Они оснащались двумя карбюраторами К-17Т, для запуска использовался электростартер СТ-61 мощностью 3,5 л.с. Кроме того, существовала резервная система запуска сжатым воздухом. В связи с установкой карбюраторного двигателя была несколько переработана система его охлаждения и смазки.
Трансмиссия танка КВ-1 состояла из главного фрикциона, коробки перемены передач, бортовых фрикционов с тормозами и бортовых передач.
Главный фрикцион — сухой, трехдисковый, с трением сталь по феродо. Он включал в себя ведущие и ведомые части, и механизм включения. Ведущие детали состояли из диска вентилятора, ведущего барабана, нажимного, опорного и двух ведущих дисков. В состав ведомых частей входили ведомый барабан и три ведомых диска. Механизм выключения состоял из выжимных рычагов, муфты, вилки, вала и рычага выключения.
Коробка перемены передач танка КВ-1 имела пять передач для движения вперед и одну назад. Она состояла из картера, отлитого из алюминиевого сплава (силумин), в котором монтировались все валы и шестерни, ведущего, главного и промежуточного валов, блока шестерен заднего хода и приводов управления.

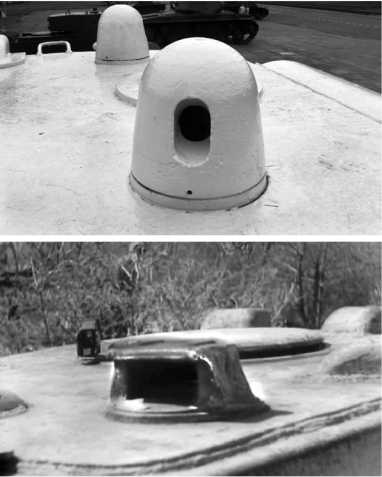

Бронировка башенных смотровых приборов КВ-1: вверху стандартная, для перископического прицела ПТ-4-7 и панорамы ПТК; внизу для перископического прибора, который ставился на части КВ-1 выпуска 1942 года у наводчика вместо перископического прицела. Это делалось из-за нехватки оптики, такой прибор не вращался и позволял вести наблюдение только вперед.
Осенью 1941 года перешли на упрощенный режим термообработки шестерен и изготовление картеров коробки передач из стали. В результате, надежность агрегата резко снизилась, что приводило к авариям танков. Весной 1942 года путем введения дополнительных ребер жесткости на картере, изменения материалов шестерен и более жесткого контроля за качеством изготовления эту проблему удалось решить, но лишь частично.
Многодисковый бортовой фрикцион сухого трения сталь по стали состоял из ведущих и ведомых частей и механизма выключения. Ведущие части — ведущий вал, внутренний барабан, 16 стальных, нажимной и отжимной диски — соединялись с главным валом коробки передач. Ведомые части соединялись с бортовой передачей и состояли из наружного барабана и 16 ведомых дисков. Для выключения бортовых фрикционов служили два рычага управления, которые находились в отделении управления справа и слева от сиденья механика-водителя.
Ленточные плавающие тормоза предназначались для остановки танка, его поворотов при движении и удержания на подъемах и спусках. Каждый тормоз состоял из тормозной ленты, рычага тормоза и кронштейнов. Лента изготавливалась из стали и состояла из двух частей, соединенных накладкой. На внутренней поверхности ленты для увеличения силы ее трения о наружный барабан бортового фрикциона приклепывались накладки из феродо.
Бортовые передачи представляли собой одноступенчатые понижающие планетарные редукторы, уменьшающие обороты ведущих колес по сравнению с оборотами главного вала коробки перемены передач. Каждая бортовая передача состояла из стального литого картера, в котором помещались ведущий вал, две цилиндрические шестерни постоянного зацепления и планетарный блок.
Ходовая часть танка КВ-1, применительно к одному борту, состояла из шести опорных и трех поддерживающих катков, ведущего и направляющего колес и гусеничной ленты.
Опорные катки имели внутреннюю амортизацию. Они состояли из стальной ступицы, на которой шпонками крепились диски, между которыми были зажаты резиновые амортизаторы.
Независимая торсионная подвеска КВ-1 состояла из двенадцати балансиров и двенадцати торсионных валов. Труба балансира вращалась в двух бронзовых втулках, смонтированных в кронштейнах корпуса танка. С конца ноября 1941 года бронзовые втулки были заменены чугунными. Максимальный угол закрутки торсионного вала составлял 26 градусов, они обеспечивали средний динамический ход катка 162 мм.

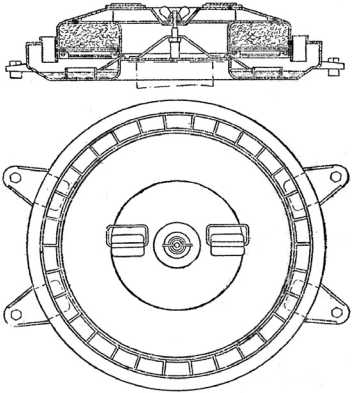

Воздушный фильтр танка КВ-1, который устанавливался на машинах выпуска 1940–1941 годов. Фильтр располагался над двигателем («Танк КВ. Руководство по техническому обслуживанию и войсковому ремонту»).
На машинах установочной партии, июльского и, возможно, части танков августовского выпуска 1940 года устанавливались опорные катки с штампованными дисками, в которых имелось восемь отверстий, служивших для вентиляции резиновых амортизаторов. В августе 1940 года число отверстий в диске сократилось до шести. В таком виде катки выпускались до июня 1941 года, когда потребовалось их усиление в связи с экранировкой КВ и возросшей массой машины. Для уменьшения деформации обода катка отказались от внешнего ряда отверстий (их было 12 штук). Однако широкого распространения данная конструкция не получила — КВ без отверстий в дисках опорных катков встречаются не очень часто.
С середины июля 1941 года в производство пошел опорный каток, обод и диск которого изготавливались из литых деталей. Это было связано, прежде всего, с разгрузкой дефицитного прессового оборудования и увеличением выпуска танков. Внешне каток из литых деталей отличался наличием на ободе 12 ребер, располагавшихся между отверстиями. Они служили для усиления конструкции, а также облегчения процесса литья. Существовал еще один вариант катка с ребрами — последних было всего шесть, и они имели значительно меньший размер. Вероятнее всего, что такие катки изготавливались на Челябинском тракторном заводе в июле-августе 1941 года, но выпуск был довольно быстро прекращен — фото танков КВ-1 с такими катками встречается немного.
