Советский тяжёлый танк КВ-1, т. 1(Первые танки Победы)

Собираемые в блокаду танки КВ-1, имели черты, характерные как для машин производства Кировского завода в Ленинграде (прежде всего, это конструкция корпуса и башни), так и выпускаемых в Челябинске (опорные катки, пушки ЗИС-5).

Один из «блокадных» танков КВ-1 сохранился до сих пор. Эта машина установлена на постаменте в поселке Ропша Ленинградской области в память встречи основных сил 2-й ударной и 42-й армий в январе 1944 года. Машина имеет заводской номер С-054 — она была изготовлена заводом № 371 в 1943 году. К началу 1944 года танк находился в составе 31-го гвардейского танкового полка прорыва, и в январе участвовал в боях под Красным Селом и Красногвардейском (ныне Гатчина).

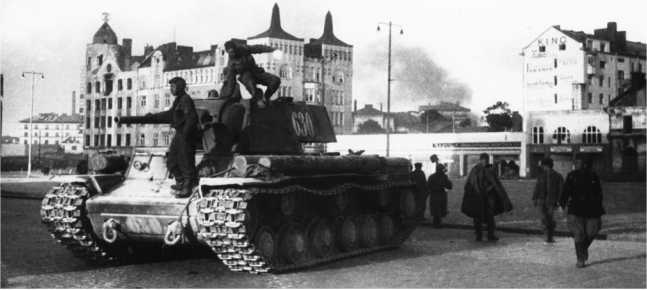

Один из изготовленных на заводе № 371 танков КВ-1 в Выборге. Лето 1944 года. Машина имеет сварную «ленинградскую» башню, изготовленную Ижорским заводом, но вооружена пушкой ЗИС-5. Опорные катки двух типов — усиленные «ленинградские» с внутренней амортизацией и литые «челябинские» (РГАКФД).

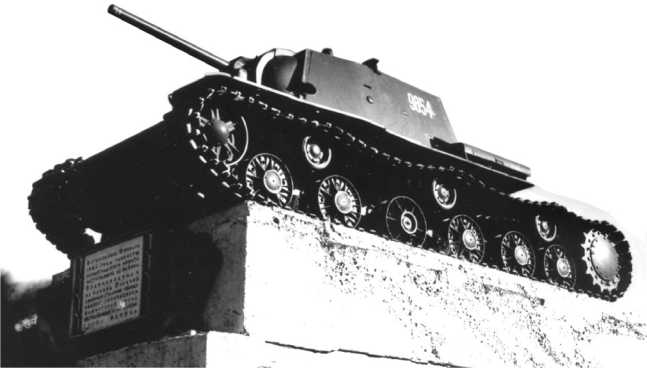

Сохранившийся до сегодняшнего времени танк КВ-1, изготовленный в блокадном Ленинграде заводом № 371 имени Сталина — машина установлена в качестве памятника в поселке Ропша Ленинградской области. Танк с заводским номером С-054 собран в 1943 году, имеет упрощенную башню с пушкой ЗИС-5 и литые опорные катки (АСКМ).

Выпуск танков КВ-1 в блокадном городе, в тяжелейших условиях при отсутствии нормального питания, дефиците угля и электроэнергии являлся без сомнения, подвигом ленинградцев, которые защищали свой родной город не только на фронте, но и в тылу. Сохранившийся КВ-1, сборки завода № 371, является памятником не только героизму советских танкистов, но и рабочих, инженеров и всех жителей Ленинграда.

УСТРОЙСТВО ТАНКА КВ-1

Корпус танка КВ-1 разделялся на четыре отделения: управления, боевое, моторное и трансмиссионное. В центре боевого отделения, находившегося в передней части, размещался механик-водитель, а слева от него — стрелок-радист (радиотелеграфист). В лобовом листе корпуса, перед водителем, имелся люк-пробка, закрываемый броневой крышкой со смотровой щелью и прибором «Триплекс». Справа от водителя в крыше корпуса имелся зеркальный смотровой прибор. За сиденьем механика-водителя, в днище корпуса располагался аварийный люк для выхода экипажа.

Перед местом стрелка-радиста в лобовом листе корпуса имелось отверстие для стрельбы из пулемета ДТ, закрываемое броневой заглушкой. Специальной установки при стрельбе пулемет не имел, в результате чего ведение огня из него было малоэффективным. Со второй половины октября 1940 года (начиная с танка № 3706) отверстие заменили шаровой установкой ДТ. Всего без постоянной установки ДТ в лобовом листе изготовили 102 КВ-1 (включая первую машину У-0).

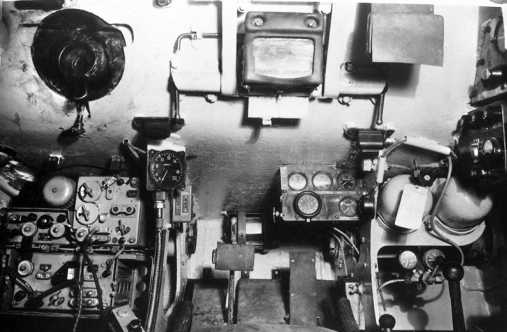

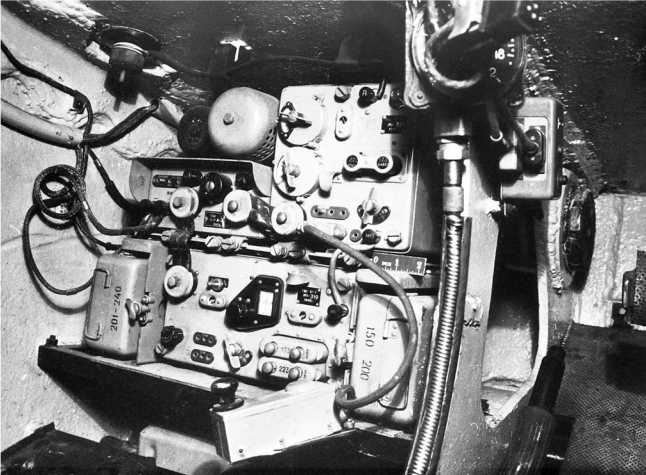

Внутренний вид отделения управления танка КВ-1: слева место стрелка-радиста, в центре место механика-водителя, видны панель с приборами, рычаги и педали управления танком, справа баллоны для запуска двигателя сжатым воздухом. Внизу — радиостанция 10-Р. Фото из американского отчета об испытании КВ-1 (РГАЭ).

Над местом стрелка-радиста имелся люк для посадки-высадки экипажа, закрываемый крышкой с рукояткой и тремя запорными планками. Вдоль левого борта отделения управления устанавливалась радиостанция, вдоль правого топливный бак и часть бое- укладки, за сиденьем механика-водителя — аккумуляторные батареи. Также в отделении управления размещались баллоны со сжатым воздухом для аварийного запуска двигателя, панель контрольных приборов, рычаги и педали управления танком, топливный кран.

Боевое отделение находилось в центре корпуса. Над ним на шариковом погоне монтировалась башня с вооружением — спаренной установкой 76-мм пушки и пулемета ДТ, и еще одним ДТ в кормовом листе башни. В боевом отделении слева от пушки размещался наводчик (командир башни), справа — командир танка, а за ним — заряжающий (младший механик-водитель). Сиденья крепились специальными кронштейнами на захватах погона башни и вращались вместе с ней. В крыше башни, в средней части, имелся люк для посадки экипажа, на котором смонтирована турель для установки зенитного пулемета ДТ. Перед люком установлены броневые колпаки прицела, по бокам и в задней части крыши расположены броневые козырьки зеркальных смотровых приборов, а в передней части крыши — броневой колпак вентилятора. В правом и левом бортах башни имелись смотровые щели с приборами «Триплекс» и отверстия для стрельбы из личного оружия, закрываемые броневыми пробками.

В башне размещались распределительный щиток, прибор ТПУ, часть укладок артиллерийских выстрелов и пулеметных дисков. Вдоль бортов корпуса боевого отделения размещались масляный и топливные баки, на днище — вращающееся контактное устройство и часть боекомплекта.

За боевым отделением располагалось моторное. В нем к днищу танка крепилась подмоторная рама, на которой устанавливался двигатель, справа и слева от него вдоль бортов корпуса — водяные радиаторы системы охлаждения. Здесь же размещались масляный радиатор и воздушный фильтр.

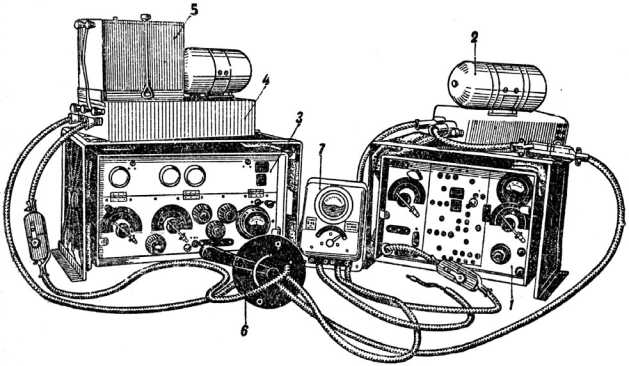

Радиостанция 71-ТК-З, стоявшая на КВ-1 выпуска 1940–1941 годов: 1 — передатчик, 2 — умформер РУН-75, 3 — приемник, 4 — умформер РУН-10, 5 — аккумуляторная батарея накала 4-НКН-10, 6 — главный переключатель, 7 — ручной регулятор напряжения РРН (руководство службы «Танк КВ»).

Моторное отделение отделялось от боевого специальной перегородкой с двумя открывающимися створками для доступа к двигателю из боевого отделения, в верхней створке имелись окошки для наблюдения за двигателем. В верхней части перегородки находились жалюзи для вентиляции боевого отделения, а вдоль бортов — дверцы для демонтажа топливных и масляных баков.

Трансмиссионное отделение располагалось в кормовой части корпуса, и отделялось от моторного перегородкой, к которой крепился кожух вентилятора. В перегородке имелось две дверцы с защелками. К днищу трансмиссионного отделения приваривалась рама, на которой монтировалась коробка перемены передач. Вдоль бортов крепились картеры бортовых передач.

Корпус танка собирался из броневых листов толщиной 75, 40 и 30 мм. Между собой листы соединялись при помощи сварки, в некоторых местах усиливались установкой гужонов и угольников.

В верхнем лобовом листе корпуса имелись вырезы для люка-пробки механика-водителя, а в верхнем переднем листе — для броневого стакана антенного ввода. На нижнем лобовом листе гужонами, с последующей обваркой, крепились два буксирных рыма. Стык нижнего лобового и верхнего переднего листов снаружи усиливался броневым угольником, установленным на гужонах. Сначала их было 34 (17 сверху и 17 снизу, в конце августа 1940 года их число сократилось до 22 (11 сверху и 11 снизу), а с середины июля 1941 года — до 16 (8 сверху и 8 снизу). Впоследствии, осенью 1941 года, количество гужонов сократили до шести, и устанавливались они только снизу — вверху их упразднили.

Борт корпуса изготавливался из одного 75-мм бронелиста, в котором прорезались отверстия для осей балансиров подвески, оси направляющего колеса и установки бортового редуктора.

Корма собиралась из двух гнутых 75-мм бронелистов, между которыми имелся карман для выброса охлаждающего воздуха от двигателя, закрытый сеткой. В нижней части кормового листа крепились два буксирных рыма.

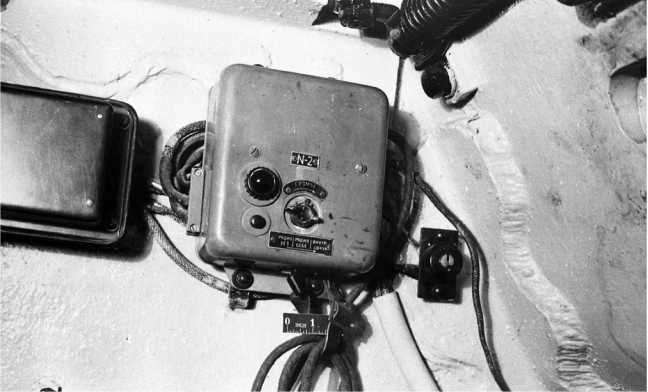

Установка аппарата ТПУ в башне танка КВ-1. Фото из американского отчета об испытании КВ-1 (РГАЭ).
