Советский тяжёлый танк КВ-1, т. 1(Первые танки Победы)
Шрифт:
Для стрельбы из пушки Л-11 выстрелы с бронебойно-трассирующим снарядом БР-350 со взрывателем МД-5, осколочно-фугасная дальнобойная стальная граната со взрывателем КТМ-1, осколочно-фугасные дальнобойные гранаты (стальная ОФ-350 и сталистого чугуна ЩФ-350А) со взрывателем КТМ-1, фугасная граната так называемого «старого русского образца» Ф-354 (выпуска времен Первой мировой войны) с взрывателями КТ-3, КТМ-3 и ЗГТ, а также шрапнель пулевая Ш-354 с 22-секундной трубкой Т-6. Начальная скорость бронебойного снаряда составляла 612 м/с, броне — пробиваемость — 52 мм гомогенной брони, установленной вертикально, на дальности 1000 м.
Спаренная установка пушки Л-11 и пулемета ДТ имела углы наведения по вертикали от -7 до +25 градусов. Стрельба из спаренной установки велась при помощи двух прицелов — перископического
Наведение вооружения по горизонту осуществлялась с помощью механизма поворота башни, вращение которой велось электромотором. Существовал и дублирующий ручной привод. Максимальная скорость вращения башни составляла 12 градусов в секунду. Для производства выстрела из пушки имелись ножной и ручной и механизмы спуски.
В 1940 году существовало два варианта бронировки орудийной маски Л-11. На ранней отсутствовала планка под стволом орудия, имелся паз под средний болт крепления (с правой стороны по ходу) и болт сверху. Точно не удалось установить, до какого периода ставились такие маски. С большой долей вероятности можно сказать, что их отменили не позднее конца сентября 1940 года. На более позднем варианте маски Л-11 присутствовала планка-перемычка под стволом, но отсутствовали паз вместе со средним болтом и болт сверху. Со второй половине октября 1940 года (с танка № 3706) в лобовом листе корпуса появилась шаровая установка курсового пулемета. Она обеспечивала угол обстрела по горизонту до 30 градусов, и по вертикали от -5 до +15 градусов. Тогда же количество запасных пулеметов сократилось до одного. В январе 1941 года унифицировали конструкцию пулеметной установки в лобовом листе корпуса и кормовом листе башни. Теперь она имела угол обстрела по горизонту в 30 градусов, и столько же — по вертикали.
С начала января 1941 года заменили артиллерийское вооружение КВ-1 — вместо пушки Л-11 стали устанавливать 76,2-мм орудие Ф-32 конструкции завода № 92 в Горьком. Новая артсистема имела длину ствола 31,5 калибра и клиновой затвор с полуавтоматикой копирного типа. Для стрельбы из пушки и спаренного с ней пулемета ДТ сначала использовались перископический прицел ПТ-6 и телескопический ТОД-6, а с марта 1941 года — ПТ-8 и ТОД-8. Углы наведения орудия по вертикали составляли от -5 до +25 градусов. Для стрельбы из Ф-32 использовались те же боеприпасы, что и для Л-11. Начальная скорость бронебойного снаряда составляла 612 м/с, бронепробиваемость — 52 мм гомогенной брони, установленной вертикально, на дальности 1000 м.
На танках КВ-1 из числа машин установочной партии, прошедших модернизацию на Кировском заводе в мае — июле 1941 года, вместо пушки Л-11 монтировали Ф-32. Таким образом, получился некий гибрид: круглая башня и маска с орудием Ф-32. Таких танков было 11 штук.
В сентябре 1941 года, из-за отсутствия Ф-32, на танки КВ-1, выпускаемые в Челябинске, стали устанавливать 76,2-мм пушку ЗИС-5, разработанную конструкторским бюро завода № 92 в Горьком. Это орудие, разработанное на базе артсистемы Ф-34, отличалось от нее некоторым изменением люльки и рядом мелких деталей. ЗИС-5 имела длину ствола в 41,5 калибр и затвор с полуавтоматикой копирного типа. Благодаря установке нового гидравлического тормоза отката длина последнего при стрельбе составляла 320–370 мм. Для ведения огня из спаренной установки пушки и пулемета использовались телескопический прицел ТМФД-7 и перископический ПТ-4-7. Также использовались телескопические 9Т-7, 10Т-7, 10Т-13 и перископический ПТ4-13.
В конце 1941 года на части КВ-1 в крыше башни над местом наводчика устанавливалась измененная бронировка смотрового прибора. Она была не конической формы, а прямоугольной, а судя по широкому смотровому окну спереди, внутри находился обычный перископический смотровой прибор, а не ПТ-4-7. Этот прибор мог иметь такую же конструкцию, как и смотровые приборы в крыше башни, и не имел увеличения. Вероятнее всего, прибор с прямоугольной бронировкой над местом наводчика не вращался (в отличие от ПТ-4-7) и позволял вести наблюдение только вперед.

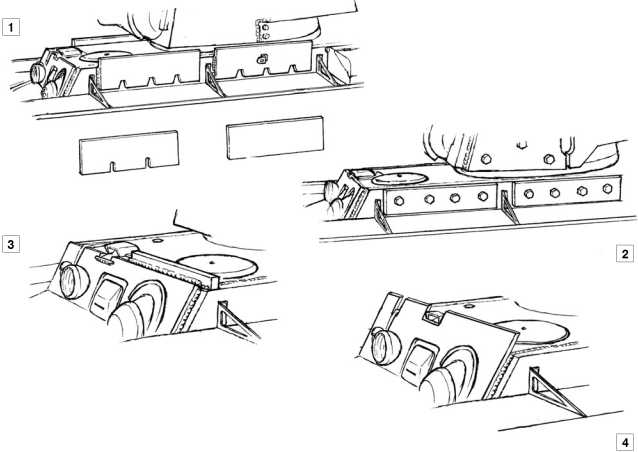

Варианты дополнительной бронировки КВ-1: 1 — крепление защиты погона на машинах ленинградского выпуска (с различными вариантами формы бронелистов); 2 — на экранированных машинах; 3 — с «низкой» экранировкой лобового листа корпуса и планкой для защиты люка на машинах ленинградского выпуска; 4 — «высокая» экранировка лобового лита корпуса, введенная на машинах челябинского выпуска.
Пушка ЗИС-5 использовала те же боеприпасы, что и Л-11 и Ф-32, а также могла применять выстрелы с бронебойно-трассирующими снарядами БР-350А, БР-350Б и БР-350 CП, оснащенные взрывателем МД-5, а также введенным в июне 1942 года кумулятивным снарядом БП-353А и взрывателем БМ. Начальная скорость бронебойно-трассирующего снаряда ЗИС-5 составляла 680 м/с, бронепробиваемость на 1000 м — 61 мм.
Возимый боекомплект танков с пушкой Л-11 выпусков составлял 103 выстрела, которые размещались следующим образом: 10 — вдоль бортов ниши башни, 21 — в вертикальной укладке в отделении управления вдоль переднего топливного бака, и 72 — в специальных ящиках-чемоданах (по три в каждом), уложенных на днище корпуса в боевом отделении. В конце 1941 года боекомплект увеличили до 111 штук за счет введения двух дополнительных чемоданов и добавления укладки на два выстрела.

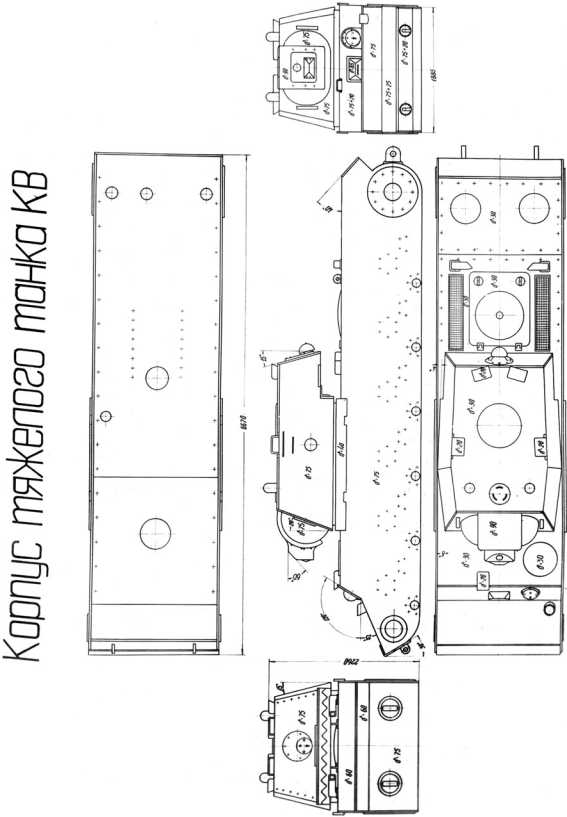

Корпус и башня танка КВ-1 выпуска 1942 года с указанием толщин и углов наклона бронелистов (из альбома «Бронекорпуса и башни танков»).

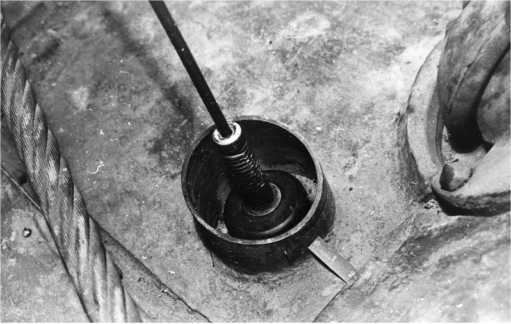

Бронировка антенного ввода на КВ-1 выпуска августа 1942 года. Фото из американского отчета об испытании КВ-1 (РГАЭ).

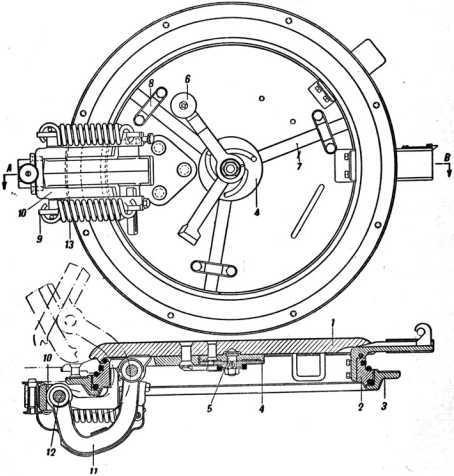

Башенный люк танка КВ-1. Конструкция всех люков машины (над водителем и над трансмиссионным отделением) была аналогичной. Башенный люк отличался лишь тем, что на нем монтировалась турельная установка для зенитного пулемета (руководство службы «Танк КВ»).
В июле 1941 года для упрощения производства и облегчения загрузки боекомплекта экипажем ввели «чемодан» на два выстрела вместо трех, и пересмотрели их укладку, что позволило увеличить боекомплект до 135 штук. Однако точных данных о том, был ли настолько увеличен боезапас за счет введения новых чемоданов, найти не удалось. Если это и было осуществлено, то только на КВ-1 ленинградского выпуска.
С введением 76-мм пушки ЗИС-5 была пересмотрена и укладка артиллерийских выстрелов: вертикальную укладку аннулировали, и большая часть боекомплекта (104 штуки) размещалась в чемоданах на полу боевого отделения (по два выстрела), и еще 10 — в нише башни. Что касается боезапаса к пулеметам ДТ, то их количество все время оставалось прежним: 3024 патрона (48 дисков), уложенных в башне и отделении управления. Кроме того, в танке КВ-1 имелась сумка на 25 гранат Ф-1.

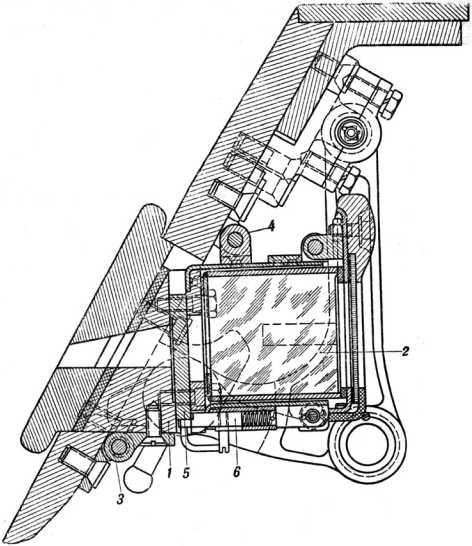

Смотровой люк-пробка механика-водителя танка КВ: 1 — кронштейн, 2 — «триплекс», 3 — петля, 4 — задвижка, 5 — заслонка, 6 — защелка (руководство службы «Танк КВ»).
В качестве силовой установки на танках КВ-1 использовался 12-цилиндровый V-образный дизельный двигатель В-2К, эксплуатационная мощность которого составляла 500 л.с. при 1900 об/мин, а максимальная — 600 л.с. при 2000 об/мин. Он устанавливался в моторном отделении вдоль продольной оси корпуса машины. Для запуска двигателя применялись два электростартера СМТ-4628 мощностью 6 л.с. каждый. Кроме того, существовал вариант запуска при помощи сжатого воздуха, от двух 5-литровых баллонов, размещенных в отделении управления. Осенью 1941 года вместо двух стартеров стали устанавливать один — СТ-700 мощностью 14 л.с.
