Учитывая «универсальный» характер разрабатывавшегося шасси, описание машины начнем именно с него.

Конструкция собиралась на массивной прямоугольной коробчатой раме. В геометрическом центре машины располагался двигательный отсек, закрытый капотом. Над ним помещалась площадка с местами водителя и командира. Заметим, что на первом варианте шасси было установлено два места водителя, повернутые в противоположные стороны, для переднего и заднего хода — та же идея «челнока». Для увеличения полезного объема корпуса гусеницы были помещены практически под днищем корпуса. Таким образом, компоновка машины была как бы трехэтажной — ходовая часть, платформа с силовой установкой посередине и площадка управления.

Требования к танку предполагали скорость движения 10 км/ч. При планировавшейся массе 25–30 т и предполагаемом сопротивлении движению для этого требовался двигатель мощностью около 200 л.с. Такие двигатели имелись в Германии (например, для «цеппелинов»), но получить их было затруднительно. Фирма «Даймлер» могла поставить двигатели мощностью 100 л.с. и снабжать ими строящиеся танки. Поэтому решено было применить двухдвигательную установку с работой каждого двигателя на гусеницу одного борта. Двигатели были карбюраторные, 4-цилиндровые рядные, жидкостного охлаждения, с рабочим объемом 17 л, диаметром цилиндров 165 мм и рабочим ходом поршня 200 мм. Расход бензина двигателем на 1 км пути составлял 4–7 л. Двигатели были установлены параллельно, носками коленчатых валов к корме. Каждый двигатель крепился к раме отдельно в трех точках. Трубопроводы двигателей были устроены так, чтобы карбюраторы и питающие патрубки находились по внешним сторонам и не нагревались от соседнего двигателя. Выхлопные трубы выводились на внутреннюю сторону и по днищу корпуса выводились через глушители наружу с обоих бортов машины. Глушитель крепился на раме снаружи под верхней ветвью гусеницы. Система питания двигателей рассчитывалась таким образом, чтобы ее работа не зависела от наклона машины. Два бака емкостью 250 л каждый помещались в передней части корпуса под днищем, дно их прикрывалось 10-мм бронелистами. Для большей пожарной безопасности они были перекрыты железными листами и изолированы от боевого отделения. Подача бензина производилась давлением отработанных газов, причем каждый бак мог питать оба двигателя. Для пуска двигателей и в качестве страховочного запаса служили два вспомогательных бака возле места механика-водителя с бензином лучшей очистки и качества. Зажигание смеси осуществлялось от магнето с пусковым магнитом. Число оборотов двигателя регулировалось предохранительным механизмом, ограничивавшим его максимальное значение, и дроссельным клапаном со специальным ручным рычагом. Пуск двигателей мог производиться несколькими способами: электростартером, П-образной стартерной рукояткой на три человека, распылителем «Бош», накачиванием смеси насосом. Для подогрева служила ацетиленовая горелка. Запустив один из двигателей и придав танку первоначальное движение, можно было запустить второй через сцепление. Каждый двигатель снабжался счетчиком оборотов. Тщательно была разработана система смазки. Стекающее в картер двигателя масло откачивалось насосом в отдельный бак, откуда оно другим насосом вновь подавалось через фильтры к местам трения. Это предотвращало заливание цилиндров маслом и забрызгивание свечей зажигания даже при продольном наклоне машины в 45°. Для охлаждения двигателей вдоль передней и задней стенок капота вертикально устанавливались два трубчатых радиатора. Они крепились эластичными хомутами и располагались в особых карманах на войлочной прокладке, снижавшей действие вибрации. Радиаторы обдувались четырьмя вентиляторами — каждая пара вентиляторов приводилась во вращение от вала двигателя ременной передачей (со стороны маховика) с регулируемым натяжением. Воздух забирался изнутри корпуса и выбрасывался наружу через решетки ниже двигателей.

Схема трансмиссии танка A7V:

1 — носок коленчатого вала, 2 — главный фрикцион, 3 — скользящие шестерни ведущего вала, 4 — шестерни передаточного вола, 5 — ведущий вал, 6 — подвижная втулка конической передачи, 7 — коническая шестерня бортового вала, 8 — бортовой редуктор, 9 — тормоз, 10 — ведущее колесо.

Привод и управление гусеницы каждого борта составляли законченный агрегат, помещенный в едином картере. Он включал сцепление, трехскоростную коробку передач, конические передачи переднего и заднего хода, однорядный бортовой редуктор. Сцепление (главный фрикцион) помещалось на конце удлиненного носка коленчатого вала двигателя. Коробка передач — тракторного типа, с ведущим и передаточным валом и скользящими шестернями. Значения скорости — 3, 6 и 12 км/ч. Переключение скоростей производилось соответствующим рычагом перемещением скользящих шестерен на ведущем валу, включение переднего или заднего хода — перемещением втулки конической передачи, торможение гусеницы — колодочным тормозом на конце передаточного вала. Доводку трансмиссии осуществила фирма «Адлер».

Поворот машины производился выключением и торможением одной гусеницы. Минимальный радиус поворота составлял при этом 2,2 м и был примерно равен ширине колеи машины. Включив задний ход одной из гусениц, можно было развернуть машину на месте. При повороте с большим радиусом механик-водитель поворотом вправо или влево рулевого колеса («волана») изменял соотношение числа оборотов двигателей. Таким образом, механик-водитель управлял машиной в одиночку и мог в широких пределах варьировать повороты и движение машины. Органами управления ему служили рулевое колесо, две педали сцепления, рычаг переключения передач, два рычага тормозов, два рычага заднего хода, рычаг насоса. С соответствующими механизмами органы управления были связаны через гибкие тросы.

Ходовая часть была выполнена по типу трактора «Холт» — гусеницы и другие узлы ходовой части поставляло австро-венгерское отделение «Холт» в Будапеште. «Ходовые тележки» подвешивались к поперечным коробчатым балкам, приклепанным снизу рамы, на вертикальных винтовых цилиндрических пружинах. Поначалу каждая тележка имела две пружины, затем их количество довели до четырех (в два ряда). Одна тележка несла пять сдвоенных опорных катков с наружными и центральными ребордами — по типу железнодорожных. На борт приходилось по три тележки. Перемещения тележек относительно рамы ограничивались балками Верхняя ветвь гусеницы поддерживалась шестью одинарными роликами. Ролики крепились попарно на особых брусках, уложенных по бокам рамы на выступы поперечных балок. Таким образом, оси поддерживающих роликов и ведущего колеса были жестко связаны с рамой. Ось направляющего колеса снабжалась винтовым механизмом регулировки натяжения гусеницы. Направляющее и ведущее колеса были спицованными, позже устанавливались и сплошные ведущие колеса. Ось направляющего колеса снабжалась винтовым механизмом регулировки натяжения гусеницы. Расположенное сзади ведущее колесо имело зубчатый венец, зацеплявший шарниры гусеничной цепи.

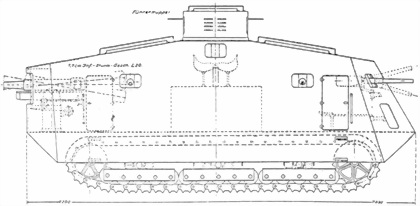

Проект танка A7V с «длинным» бронекорпусом, двумя симметрично установленными местами водителей и установками для 77 мм «штурмовой» и 20-мм пушек.

Траки гусениц были сборными. Каждый трак состоял из башмака, снабженного невысокими поперечными грунтозацепами, и рельсов. Проушины на концах внутреннего рельса служили для соединения траков цилиндрическими пальцами болтами) с надетыми на них втулками — буксами. С одного края башмак имел изогнутый отросток, прикрывавший шарнир от попадания грязи и камней при изгибе. Ширина башмака составляла 500 мм, рельса — 65 мм, расстояние между рельсами — 180 мм, толщина башмака — 8 мм, высота рельса — 115 мм. «Рельсы» выполнялись из прессованной стали, пальцы и втулки — из стали «хронос», башмак штамповался из сименс-мартеновской стали.

Расположенные под балками рамы крепления подвески и узлы трансмиссии снизу оставались открытыми.

16 января 1917 г. в Берлин-Мариенфельде был продемонстрирован макет шасси и деревянный макет бронекорпуса. 20 января военное министерство подготовило заказ на постройку 100 шасси. При этом предполагалось, что забронировано будет только 10 из них. Машина получила обозначение A7V — по аббревиатуре заказчика Шасси получали номера от 500 и далее, под которыми и числились впоследствии машины.

Первый прототип танка — рабочее шасси с макетом бронекорпуса — был готов 5 апреля, а 30 апреля 1917 г. продемонстрирован в Берлин-Мариенфелззде. 14 мая он был показан на ходу в ставке Главного командования в Майнце, при этом для большего правдоподобия машину загрузили балластом массой 10 тонн. Прототип А7У испытывался параллельно с полугусеничным «Мариен-Ваген II». Свое предложение «боевой артиллерийской машины» K.D.1 представила и фирма «Крупп». Главное командование по результатам испытаний выбрало A7V. Впрочем, шасси «Мариен-Ваген II» тоже не осталось без дела — на нем позже изготавливались самоходные зенитные и противотанковые (!) орудия. В 1917 г. началось серийное производство и колесных бронеавтомобилей «Эрхард» E-V/4.

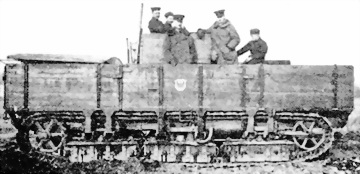

Испытание шасси A7V с макетом бронекорпуса 1б января 1917 г. Обратим внимание на стальную раму — «нос» для прорыва проволочных заграждении.

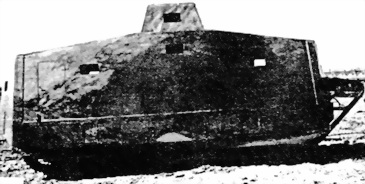

Предсерийный тяжелый танк A7V с бронированием ходовой части.

Первые пять готовых танков A7V ожидалось получить к 15 июля 1917 г., следующие пять танков и 40 небронированных шасси — к 1 августа, наконец, последние 49 шасси — к 1 сентября 1917 г. К концу лета ожидалось получить также 50 шасси «Орион-Ваген», однако их проходимость и способность преодолевать проволочные препятствия вызывали сомнения, и этот проект не получил дальнейшего развития. A7V оказался в конце концов единственным. Ускорению работ по A7V способствовал выход в бой на р. Эн у Шмен-де-Дам 16 апреля 1917 г. первых французских танков.

Испытания, проводившиеся весной и летом 1917 г., выявили ряд технических недоработок в системе охлаждения двигателей, трансмиссии, в направляющих гусеничного хода. Их исправление заметно затянуло работы — результат первоначальной спешки. К тому же сказывался растущий дефицит материалов. Постройка первого серийного А7У была завершена к концу октября 1917 г., т. е. за месяц до массированной британской танковой атаки под Камбрэ. Еще до окончания постройки, 19 июня, танк был продемонстрирован в Мариенфельде кайзеру Вильгельму II.

Генеральный штаб не стал дожидаться результатов доработки и 1 декабря 1917 г. утвердил заказ на постройку 100 шасси. Заказ получил категорию срочности 1А — танки спешно готовили к большому весеннему наступлению на Западном фронте.

Заказ на изготовление танков был доведен с 10 до 38, но вскоре его сократили до 20 в ожидании результатов боевого применения. Хотя при столь малом количестве ожидать положительных результатов было трудно, уже можно было сопоставить результаты первого танкового боя на Сомме и танкового прорыва у Камбрэ.
